汎用型ケーブルクランプ キャプコン OA-1シリーズ
- 通常単価(税別)
- 321円～691円特別価格
- 税込単価
- 353円～760円特別価格
ロングセラー！！1 個で広範囲な電線径に適合。【特長】・広範囲の電線サイズに適合し、あらゆる現場で活躍...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
各種電気配線器具の電線引出部などに使用されるキャプコンOA-1シリーズ
使用例1
使用例2
製品仕様
| 型 式 | 適合電線径（mm） | 取付 穴径 （mm） | 取付 ねじ | 適合 板厚 | 使用周囲 温度 | 本体質量 | |||
|---|---|---|---|---|---|---|---|---|---|
| 1段目 | 2段目 | 3段目 | 4段目 | ||||||
| OA-05 | ø3.5～4.5 | ø4～6 | ø6～8 | - | ø17 | G3/8 | 3mm | -25～+70℃ | 約11g |
| (PF3/8) | 以下 | ||||||||
| OA-1 | ø4～5.5 | ø5.5～8 | ø8～10 | ø10～12 | ø21 | CTG16 | 4mm | 約14g | |
| (G1/2) | 以下 | ||||||||
| OA-15 | ø6～7 | ø7～11 | ø11～14 | ø14～16 | ø28 | CTG22 | 6mm | 約27g | |
| (G3/4) | 以下 | ||||||||
| OA-2 | ø9～11 | ø11～14 | ø14～17 | ø17～19 | ø33.5 | CTG28 | 7.5mm | 約38g | |
| (G1) | 以下 | ||||||||
| OA-S1 ※1 | ø6～8 | ø8～10 | ø10～12 | - | ø21 | CTG16 | 4mm | 約14g | |
| (G1/2) | 以下 | ||||||||
本体色は黒のみ。
- ※ 1.ローコストタイプ。
作業手順
使用する電線径にあわせてキャプコンをカットする。
締付ねじは先端の位置にセットする。
キャプコンを取付け、電線を通す。
締付ねじを締めて電線を固定する。
キャプコンOA-1シリーズの外形図と寸法
OA-05の外形図と寸法
OA-2の外形図と寸法
OA-1の外形図と寸法
OA-S1の外形図と寸法
OA-15の外形図と寸法
材質
材質説明図。
注意・禁止事項
OA-1 シリーズは防水タイプではありません。防水の必要な所にはOA-W シリーズをご使用ください。
以下の環境での使用・保管はしないこと。製品劣化の原因になります。
酸、強アルカリ、有機溶剤（シンナー・トルエン・ベンゼンなど）の雰囲気。
水蒸気、油気、塩気の雰囲気。
その他、特殊環境でのご使用についてはご使用前にお問い合わせください。
開発秘話
開発当初『締付作業が面倒くさい』 『切り離すのは勿体ない』など
ご意見を頂くたびに改善を繰り返し誕生した製品です。
初代製品の発売から既に50年が経過し、今なおキャプコンの愛称で
使い続けられているロングセラー商品です。
詳細情報
基本情報
ロングセラー！！
1 個で広範囲な電線径に適合。
【特長】
・広範囲の電線サイズに適合し、あらゆる現場で活躍するケーブルクランプ。
・発売以来累計1億個以上の販売実績を誇るオーム電機のロングセラー商品。
・本体は柔軟な軟質塩化ビニールを使用。
・電線引出部の断線を防ぎます。
・使用する電線径に合わせてカットし、使用します。
【用途】
・各種電気配線器具（制御盤・中継ボックス・リミットスイッチ・モータなど）の電線引出部など、各種用途に。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

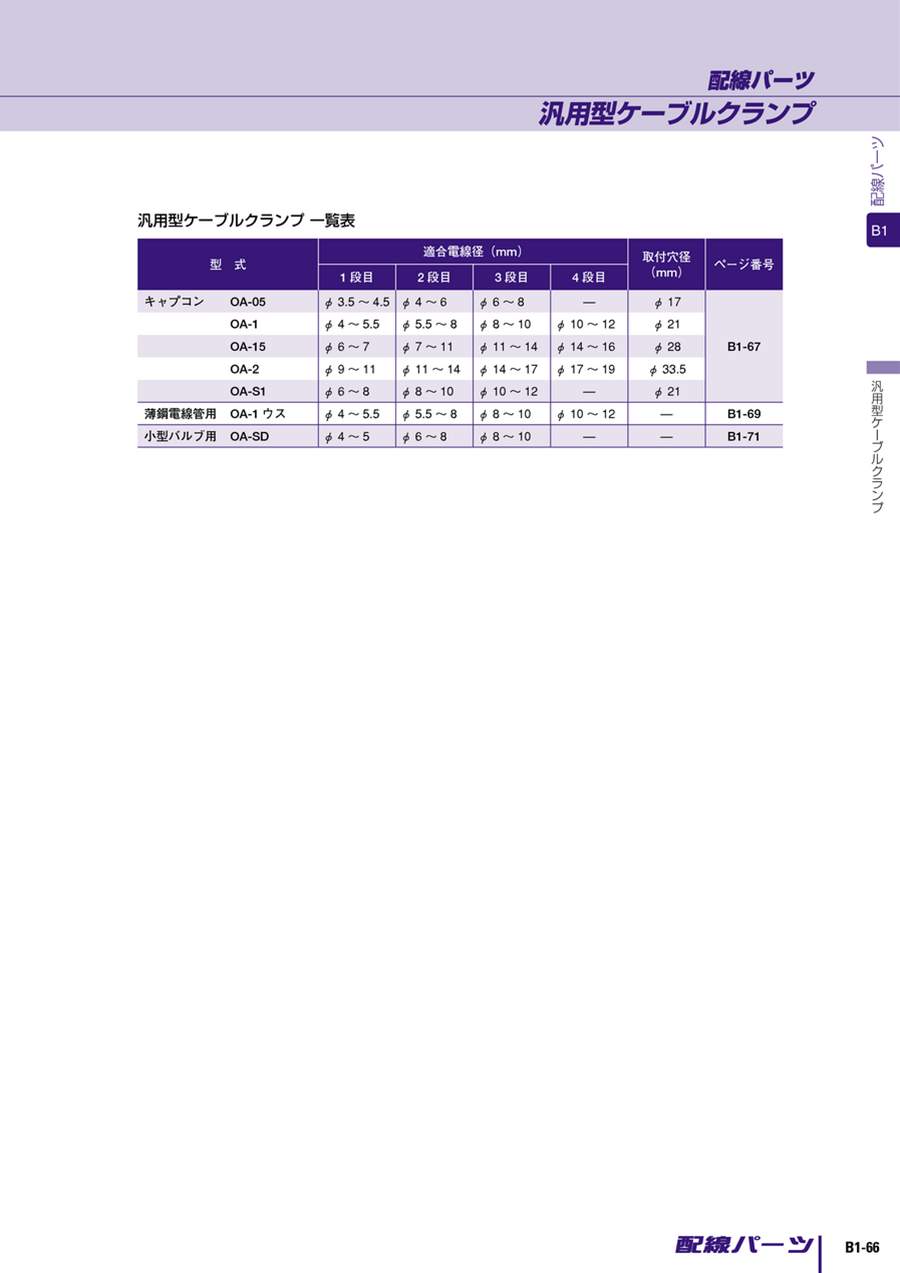

カタログ
