配線ダクト KDRシリーズ【4～10個入り】
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 通常単価(税別)
- 10,443円～20,982円特別価格
- 税込単価
- 11,487円～23,080円特別価格
背面の配線を整理するラック用ダクト【特長】・配線作業の能率アップに欠かせない配...
詳細情報を確認する未確定：候補が22型番あります。
商品情報
配線ダクト KDRの寸法
寸法図
Iタイプの寸法
| 寸法(mm) | 長さ (m) | 品番 | |
|---|---|---|---|
| A | B | ||
| 25 | 40 | 2 | KDR-34I |
| 40 | 40 | 2 | KDR-44I |
| 25 | 60 | 2 | KDR-36I |
| 40 | 60 | 2 | KDR-46I |
| 50 | 60 | 2 | KDR-56I |
| 60 | 60 | 2 | KDR-66I |
| 70 | 60 | 2 | KDR-76I |
| 100 | 60 | 2 | KDR-106I |
| 30 | 80 | 2 | KDR-38I |
| 40 | 80 | 2 | KDR-48I |
| 60 | 80 | 2 | KDR-68I |
| 80 | 80 | 2 | KDR-88I |
| 100 | 80 | 2 | KDR-108I |
| 40 | 100 | 2 | KDR-410I |
| 60 | 100 | 2 | KDR-610I |
| 80 | 100 | 2 | KDR-810I |
| 100 | 100 | 2 | KDR-100I |
Lタイプの寸法
| 寸法(mm) | 長さ (m) | 品番 | |
|---|---|---|---|
| A | B | ||
| 25 | 60 | 2 | KDR-36L |
| 40 | 60 | 2 | KDR-46L |
| 50 | 60 | 2 | KDR-56L |
| 60 | 60 | 2 | KDR-66L |
| 70 | 60 | 2 | KDR-76L |
| 100 | 60 | 2 | KDR-106L |
| 30 | 80 | 2 | KDR-38L |
| 40 | 80 | 2 | KDR-48L |
| 60 | 80 | 2 | KDR-68L |
| 80 | 80 | 2 | KDR-88L |
| 100 | 80 | 2 | KDR-108L |
| 40 | 100 | 2 | KDR-410L |
| 60 | 100 | 2 | KDR-610L |
| 80 | 100 | 2 | KDR-810L |
| 100 | 100 | 2 | KDR-100L |
Cタイプの寸法
| 寸法(mm) | 長さ (m) | 品番 | |
|---|---|---|---|
| A | B | ||
| 25 | 40 | 2 | KDR-34C |
| 40 | 40 | 2 | KDR-44C |
| 25 | 60 | 2 | KDR-36C |
| 40 | 60 | 2 | KDR-46C |
| 50 | 60 | 2 | KDR-56C |
| 60 | 60 | 2 | KDR-66C |
| 70 | 60 | 2 | KDR-76C |
| 100 | 60 | 2 | KDR-106C |
| 40 | 80 | 2 | KDR-48C |
| 60 | 80 | 2 | KDR-68C |
| 80 | 80 | 2 | KDR-88C |
| 100 | 80 | 2 | KDR-108C |
| 40 | 100 | 2 | KDR-410C |
| 60 | 100 | 2 | KDR-610C |
| 80 | 100 | 2 | KDR-810C |
| 100 | 100 | 2 | KDR-100C |
側面孔の寸法
寸法図(Iタイプ)
| 形式 | a | b | c | d,e | f |
|---|---|---|---|---|---|
| KDR-34I～44I | 40 | 22 | 4 | 20 | 8 |
| KDR-36I～76I | 60 | 41 | 6 | 20 | 8 |
| KDR-1～06I | 60 | 44 | 6 | 20 | 8 |
| KDR-38I～108I | 80 | 60 | 6 | 20 | 8 |
| KDR-410I～100I | 100 | 75 | 8 | 20 | 10 |
寸法図(Lタイプ)
| 形式 | a | b | c | d,e | f |
|---|---|---|---|---|---|
| KDR-36L～106L | 60 | 40 | 5 | 23 | 15 |
| KDR-38L～108L | 80 | 58 | 6 | 25 | 16 |
| KDR-410L～KDR-100L | 100 | 75 | 8 | 25 | 16 |
寸法図(Cタイプ)
| 形式 | a | b | c | d,e | f |
|---|---|---|---|---|---|
| KDR-33C～44C | 40 | 15 | 10 | 20 | 8 |
| KDR-36C～106C | 60 | 30 | 12 | 20 | 8 |
| KDR-48C～108C | 80 | 50 | 14 | 20 | 10 |
| KDR-410C～100C | 100 | 66 | 18 | 20 | 10 |
各タイプ共通の側面孔の寸法
寸法図(ヨコA寸法=70mm以下の場合)
寸法図(ヨコA寸法=80mmの場合)
寸法図(ヨコA寸法=100mmの場合)
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
11,713円10,775円 ( 11,853円 ) | 3日目 |
10,443円 ( 11,487円 ) | 3日目 |
13,091円11,781円 ( 12,959円 ) | 3日目 |
13,091円 ( 14,400円 ) | 3日目 |
13,091円11,781円 ( 12,959円 ) | 3日目 |
13,091円11,781円 ( 12,959円 ) | 3日目 |
15,355円 ( 16,891円 ) | 3日目 |
15,355円13,819円 ( 15,201円 ) | 3日目 |
13,820円 ( 15,202円 ) | 3日目 |
15,732円14,473円 ( 15,920円 ) | 3日目 |
18,845円 ( 20,730円 ) | 3日目 |
20,982円18,883円 ( 20,771円 ) | 3日目 |
20,873円 ( 22,960円 ) | 3日目 |
19,087円17,178円 ( 18,896円 ) | 3日目 |
18,603円16,742円 ( 18,416円 ) | 3日目 |
18,603円16,742円 ( 18,416円 ) | 3日目 |
18,603円 ( 20,463円 ) | 3日目 |
18,603円 ( 20,463円 ) | 3日目 |
20,982円18,883円 ( 20,771円 ) | 3日目 |
20,982円18,883円 ( 20,771円 ) | 3日目 |
20,982円18,883円 ( 20,771円 ) | 3日目 |
17,026円15,323円 ( 16,855円 ) | 3日目 |
詳細情報
基本情報
背面の配線を整理するラック用ダクト
【特長】
・配線作業の能率アップに欠かせない配線ダクト
・材質はUL規格認定の硬質塩ビで、耐熱、耐水性、機械的強度に優れています。
・ラックの高さに合わせて、カットして使用

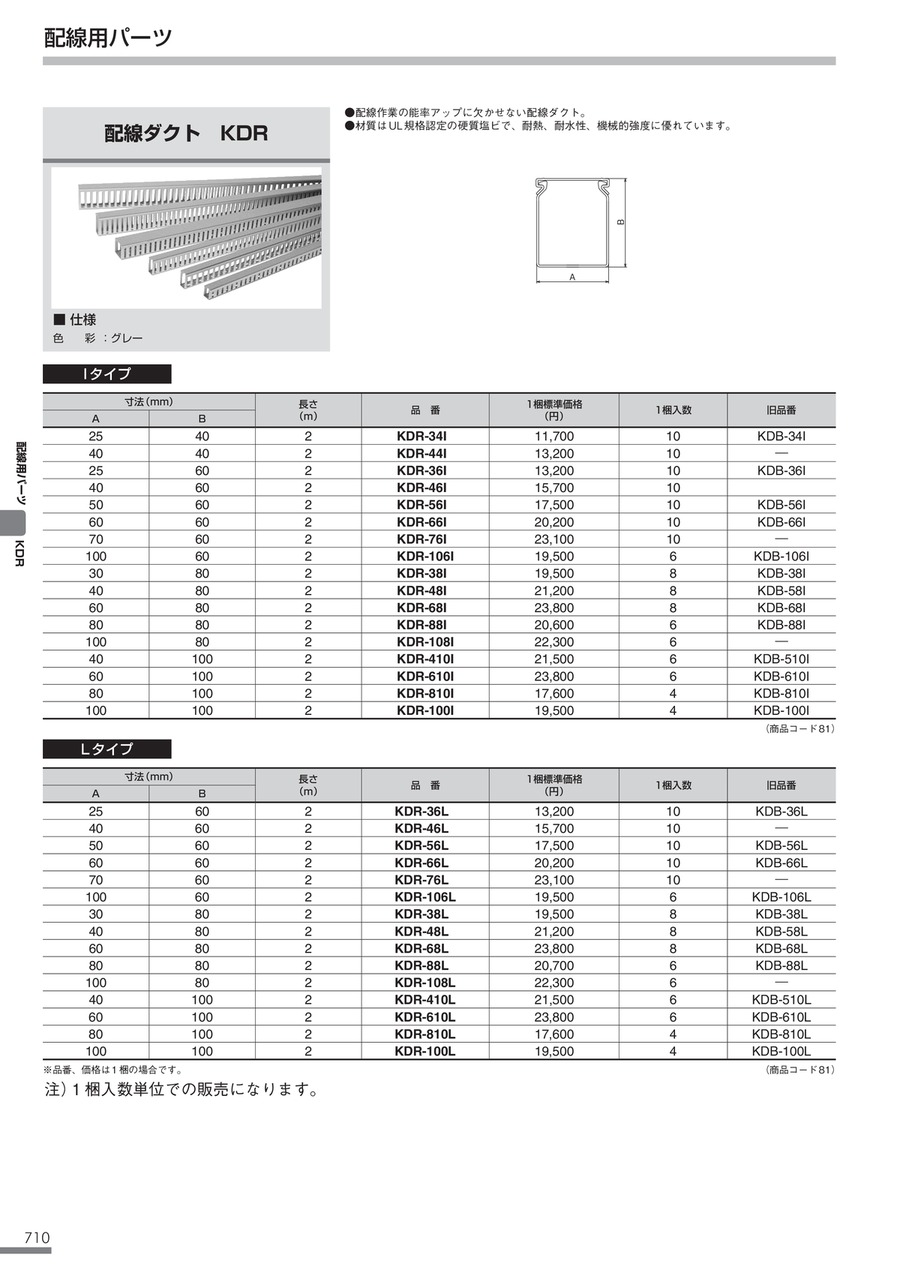

カタログ
商品担当おすすめ
配線ダクト KDRシリーズのレビュー
装置の配線用として
5
5.02018/09/03
装置の配線用として装置サイズに合わせたチョイスができ、便利です。
