MELSEC-Qシリーズ 寿命検出機能付電源ユニット
- 通常単価(税別)
- 29,148円
- 税込単価
- 32,063円
三菱汎用シーケンサMELSEC-Qシリーズ用電源ユニット（寿命検出タイプ）。
詳細情報を確認する- 適用シリーズ
- Q(Qモード)
- 代表規格
- UL
- 入力電圧
- AC100V～240V
- 出力電圧/出力容量
- DC5V/6A
- 適用機種
- Q3□B/Q3□DB/Q6□B
- 備考
- 入力電源 AC100～240V電源で使用可能な電源ユニットです｡ 残り寿命を常にLED点灯で確認できます｡また､外部機器にも寿命が通知できます
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
Q61P-Dの仕様・寸法情報
適用シリーズ
Q(Qモード)
代表規格
UL
入力電圧
AC100V～240V
出力電圧/出力容量
DC5V/6A
適用機種
Q3□B/Q3□DB/Q6□B
備考
入力電源 AC100～240V電源で使用可能な電源ユニットです｡ 残り寿命を常にLED点灯で確認できます｡また､外部機器にも寿命が通知できます
商品情報
MELSEC-Qシリーズ 電源ユニット（寿命検出タイプ）の仕様
MELSEC-Qシリーズ 電源ユニット（寿命検出タイプ） イメージ
製品仕様
| ベース装着位置 | 電源ユニット装着スロット | ||
|---|---|---|---|
| 適合ベースユニット | Q3□B，Q3□DB，Q6□B | ||
| 入力電源電圧 | AC100～240V（-15%～+10%） | ||
| 入力周波数 | 50／60Hz ±5% | ||
| 入力電圧歪率 | 5%以内 | ||
| 入力最大皮相電力 | 130VA | ||
| 突入電流 | 20A 8ms以内 | ||
| 定格出力電流 | DC5V | 6A | |
| 過電流保護 | DC5V | 6.6A以上 | |
| 過電圧保護 | DC5V | 5.5～6.5V | |
| 効率 | 70%以上 | ||
| 許容瞬停時間 | 20ms以内 | ||
| 耐電圧 | 入力・LG一括と出力・FG一括間 AC2,300V／1min（標高0～2,000m） | ||
| 絶縁抵抗 | 入力・LG一括と出力・FG一括間，入力一括とLG間，出力一括とFG間：DC500V 絶縁抵抗計にて10MΩ以上 | ||
| 動作表示 | LED表示（POWER LED，LIFE LED） | ||
| ヒューズ | 内蔵（ユーザ交換不可） | ||
| 接点出力部 | 用途 | ERR接点，LIFE OUT接点 | |
| 定格開閉電圧・電流 | DC24V 0.5A | ||
| 最小開閉負荷 | DC5V 1mA | ||
| 応答時間 | OFF→ON | 10ms以下 | |
| ON→OFF | 12ms以下 | ||
| 寿命 | 機械的 | 2,000万回以上 | |
| 電気的 | 定格開閉電圧・電流負荷：10万回以上 | ||
| サージキラー | なし | ||
| ヒューズ | なし | ||
| 外部配線接続方式 | ネジ端子台（M3.5ネジ） | ||
| 外形寸法 | 高さ（H） | 98mm | |
| 幅（W） | 55.2mm | ||
| 奥行き（D） | 90mm | ||
| 質量 | 0.45kg | ||
詳細情報
基本情報
三菱汎用シーケンサMELSEC-Qシリーズ用電源ユニット（寿命検出タイプ）。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

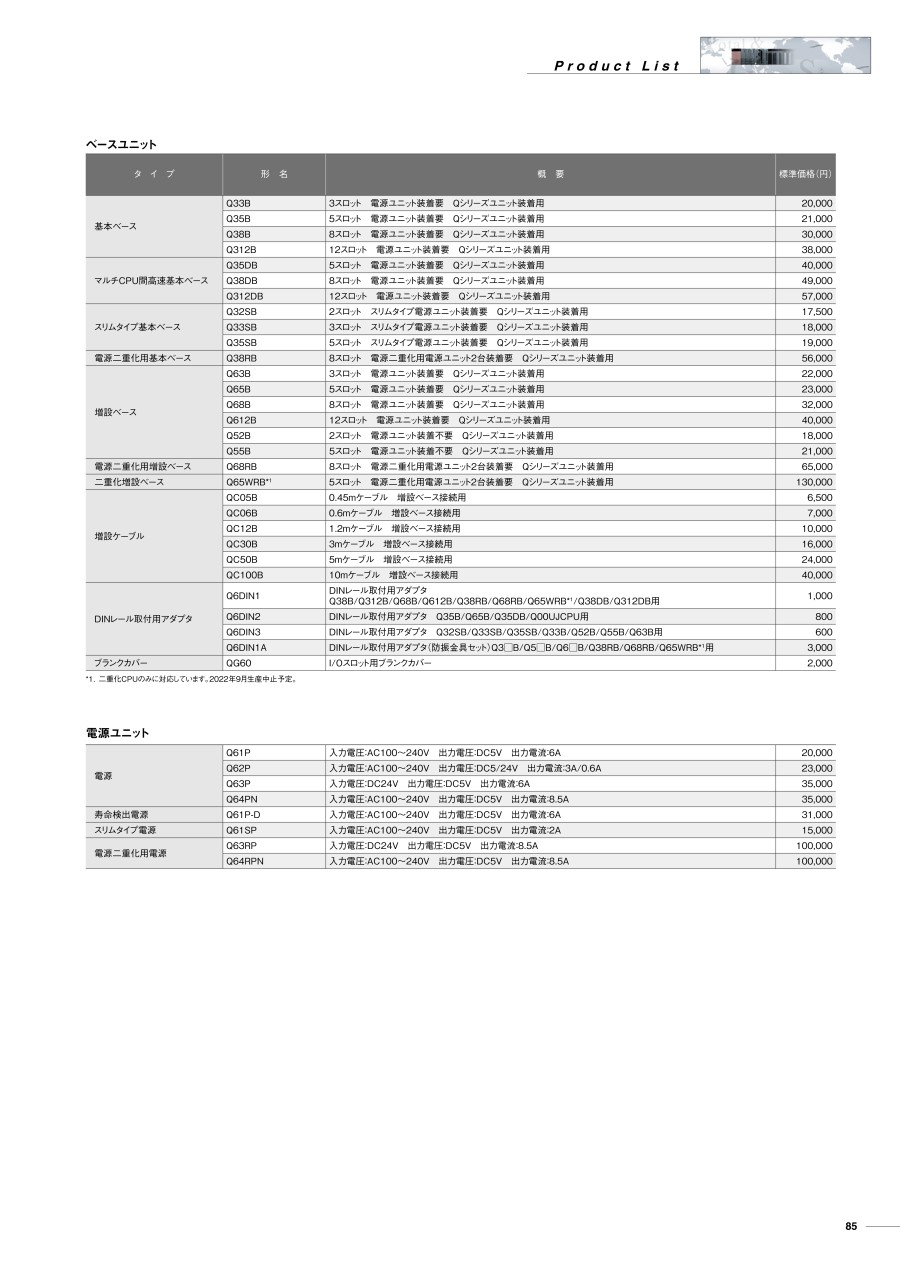

カタログ
商品担当おすすめ
ミスミ
PLC対応ケーブル（マークチューブ印字 MQ・ML-□□□）
長さを自由に指定できる三菱Qシリーズ用ケーブルです。ストレートタイプ以外にもアングルタイプ・300Vケーブル使用タイプ等、豊富なバリエーションを取り揃えております。
MELSEC-Qシリーズ 寿命検出機能付電源ユニットの型番Q61P-Dのページです。
型番Q61P-Dに関する仕様情報を記載しております。
