商品仕様
型番リスト
詳細情報
カタログ

商品仕様

CP30-BA形の特長

サーキットプロテクタとは

MCCBでは保護できないような低容量の制御回路、ヒーター、モータ、電磁弁、トランス、電子回路などの保護に主に利用。
装置や制御盤等の各種制御回路の省スペース化が図れる。

サーキットプロテクタの特長

開閉式小形端子カバーを標準装備。

開閉式小形端子カバー＋マークチューブ絶縁で、フィンガープロテクションOK(正面方向からIP20対応〔TÜV認証〕)。電線挿入方向からのフィンガープロテクション追加。

ワンタッチで開閉可能なので、盤出荷・立合い検査時の端子部確認が容易。
メンテナンス時の端子部確認が容易。

端子カバーを閉じた状態でも、マークチューブの記号が隠れず一目で確認可能。

端子カバーを閉じた状態でも絶縁抵抗測定・導通検査が可能。

AC、DC両用タイプ

AC、DC両用タイプで、AC250V、DC65V以下の回路にはそのまま使用可能。

省スペース化

横幅は、1極当りわずか17.5mmと非常に薄く、コンパクト。
特に多数使用時は、省スペース化に大きく貢献。

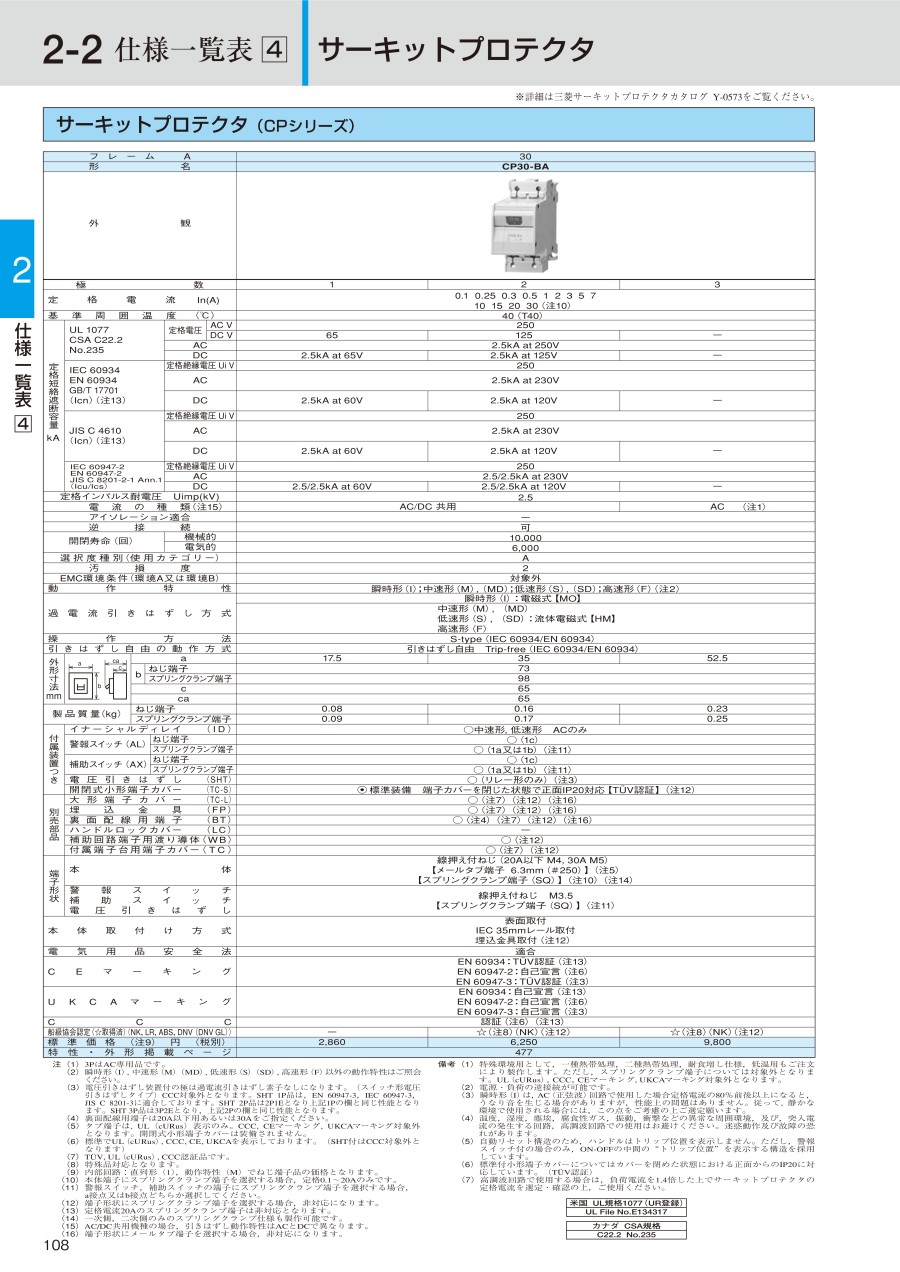

製品仕様

形名				CP30-BA
極数				1	2	3
定格電流In(A)				0.1 0.25 0.3 0.5 1 2 3 5 7 10 15 20 30
定格遮断電流 (kA)	UL 1077 CSA C22.2 No.235	定格電圧	AC V	250
		定格電圧	AC V	65	125	-
		AC		2.5kA at 250V
		DC		2.5kA at 65V	2.5kA at 125V	-
	IEC 60934 EN 60934 GB 17701(注3) (Icn)	定格絶縁電圧　　　Ui V		250
		AC		2.5kA at 230V
		DC		2.5kA at 60V	2.5kA at 120V	-
	JIS C 4610 (Icn)	定格絶縁電圧　　　Ui V		250
		AC		2.5kA at 230V
		DC		2.5kA at 60V	2.5kA at 120V	-
	IEC 60947-2 EN 60947-2 JIS C 8201-2-1 Ann.1(Icu/Ics)	定格絶縁電圧　　　Ui V		250
		AC		2.5/2.5kA at 230V
		DC			2.5/2.5kA at 120V	-
AC/DC 共用				共用		-(注1)
動作特性				瞬時形(I)；中速形(M)，(MD)；低速形(S)， (SD)；高速形(F)(注2)
標準付属装置				IEC 35mmレール取付具

(注1) 3極品はAC専用品です。
(注2) 瞬時形(I)、中速形(M)(MD)、低速形(S)(SD)、高速形(F)以外の動作特性はご照会ください。
(注3) CP30-BAのみ。

CP30-BAのCAD接続方式

仕様	付属形名	用途別	接続	極数	定格電流	ダウンロードファイル	サイズ（バイト）	公開日	生産終了
本体（標準）		一般用途	表面型	1P	0.1～30A	CP030BA1_2A.zip	27,495
		一般用途	表面型	2P	0.1～30A	CP030BA2_2A.zip	30,174
		一般用途	表面型	3P	0.1～30A	CP030BA3_2A.zip	33,153
		一般用途	スプリングクランプ端子形	1P	0.1～20A	CP30BA_SQ_1P_A.zip	33,429
		一般用途	スプリングクランプ端子形	2P	0.1～20A	CP30BA_SQ_2P_A.zip	37,656
		一般用途	スプリングクランプ端子形	3P	0.1～20A	CP30BA_SQ_3P_A.zip	39,908
		一般用途	埋込形	1P	0.1～30A	CP030BA1FP_2A.zip	37,780
		一般用途	埋込形	2P	0.1～30A	CP030BA2FP_2A.zip	41,706
		一般用途	埋込形	3P	0.1～30A	CP030BA3FP_2A.zip	44,778

型番リスト

表示件数

型番

注文停止中

注文停止中

定格遮断容量 DC60Vの時

(kA)

定格遮断容量　AC250V/DC60V以外の電圧条件

極数

定格電圧

定格電流

(A)

動作特性

警報出力有無

代表規格

寸法高さ

(mm)

寸法幅

(mm)

イナーシャルディレイ付

定格操作電圧

接続方式

P1内部回路仕様

P2内部回路仕様

P3内部回路仕様

定格遮断容量 DC120Vの時

(kA)

定格遮断容量 DC65Vの時

(kA)

定格遮断容量 DC125Vの時

(kA)

動作特性詳細

RoHS?

最小発注数量

2.5kA	有	1極	AC250V / DC65V	0.1	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.25	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	1	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	2	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	3	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	5	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	7	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	10	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	15	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	20	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.5	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.25	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	1	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	2	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	3	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	5	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	7	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	10	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	15	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	20	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	30	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.1	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.3	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.5	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	1	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	-	1極	AC250V / DC65V	1	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	メールタブ端子	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	2	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	3	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	5	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	7	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	10	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	15	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	20	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	30	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
-	有	1極	AC250V	1	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	6	1個
-	有	1極	AC250V	2	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	10	1個
-	有	1極	AC250V	3	中速	無	PSE / CE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	10	1個
-	有	1極	AC250V	5	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	6	1個
-	有	1極	AC250V	7	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	6	1個
-	有	1極	AC250V	10	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	6	1個
-	有	1極	AC250V	15	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	1	低速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	5	低速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	10	低速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	20	低速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形	-	-	-	2.5	-	-	6	1個
-	有	1極	AC250V	5	低速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形	-	-	-	-	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	2	高速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	2	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	10	瞬時	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	0.5	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	1	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	2	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	3	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	5	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	7	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	10	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	10	1個
2.5kA	有	1極	AC250V / DC65V	15	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
2.5kA	有	1極	AC250V / DC65V	20	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	×	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	2.5	-	-	6	1個
-	有	1極	AC250V	1	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	-	-	-	6	1個
-	有	1極	AC250V	5	中速	無	PSE / UL / TUV / CCC / CSA	73	17.5	〇	-	ねじ	直列形補助スイッチ（一般負荷）付	-	-	-	-	-	-	6	1個

通常単価(税別) (税込単価)	通常出荷日

2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,960円 ( 3,256円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
2,960円 ( 3,256円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
2,760円 ( 3,036円 )	在庫品1日目当日出荷可能
3,150円 ( 3,465円 )	在庫品1日目当日出荷可能
2,960円 ( 3,256円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
2,900円 ( 3,190円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,890円 ( 3,179円 )	在庫品1日目当日出荷可能
2,390円 ( 2,629円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	在庫品1日目当日出荷可能
2,690円 ( 2,959円 )	5日目
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能
3,250円 ( 3,575円 )	在庫品1日目当日出荷可能

基本情報

基本情報

【特長】
・MCCBでは保護できないような低容量の制御回路、ヒーター、モータ、電磁弁、トランス、電子回路などの保護に主に利用され、装置や制御盤等の各種制御回路の省スペース化が図れます
・定格電流の種類が細かく、過電流動作特性も複数ラインアップしています

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
定格電圧はUL 1077CSA C22.2 No.235規格となります。
材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
一部商品の型番末尾に「B」が付く場合がありますが、この型番末尾「B」はメーカー管理番号となります。型番末尾「B」の有無による仕様の違いはありません。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サーキットプロテクタ CP30-BAのレビュー

4.4平均満足度：4.434件のレビュー

星5
68%
星4
21%
星3
6%
星2
3%
星1
3%

高評価レビュー

治具

満足度：5.02021/01/07

小型なので、小さくまとめたい時に使用しています。　　　　　　　　　　　　　　　　　　　　　　　　　　　　

1人が参考にしています。

モーターの過電流保護

満足度：5.02017/07/03

モーターの過電流保護には今までサーマルリレーを使用していたのですが、中速シリーズの場合は代用できることがメーカーのマニュ...もっと読む

9人が参考にしています。

制御回路

満足度：5.02019/12/22

制御回路のサーキットプロテクターに使用しました。種類が豊富で希望のものが見つかりました。差込端子タイプを出して欲しい...もっと読む

3人が参考にしています。

回路追加の際、電源の供給用に使用

満足度：5.02019/10/24

パトライト回路追加し改造する際、スリムでコンパクトなサイズので、場所をらないので、いつも使用しています。

3人が参考にしています。

製品の電子回路の保護に使用

満足度：5.02018/09/12

製品に過電流が流れてきた場合に電子回路などがやられないようにするための保護として使用しています。お得意先さまからのご指定...もっと読む

2人が参考にしています。

制御盤

満足度：5.02017/11/20

制御盤の大きさを小さくしたため（価格を安くする）に、省スペースなプロテクタの使用で収納できて助かった。

2人が参考にしています。

34件全て見る

よくあるご質問（FAQ）

QAC、DC両用タイプでしょうか？

その通りです。AC250V、DC65V以下の回路にはそのままご使用いただけます。
