河村電器産業

手元開閉器 ESB・ESBOシリーズ（屋内用・屋外用）

手元開閉器 ESB・ESBOシリーズ（屋内用・屋外用）
通常単価(税別)
9,990円～13,790円
税込単価
10,989円～15,169円
通常出荷日：在庫品1日目～5日目一部当日出荷可能

コンパクトで安全性の高い手元開閉器です。【特長】・ESB電源状態がわかる電源表示ランプ付・ハンドルカバ...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

インバーター負荷対応漏電ブレーカ ZL-I

河村電器産業

インバーター負荷対応漏電ブレーカ ZL-I
通常価格(税別)： 6,790円 (税込価格：7,469円)

通常出荷日：在庫品1日目

よく一緒に見られています

手元開閉器 ESBシリーズ 寸法 幅（mm）160・170

河村電器産業

手元開閉器 ESBシリーズ 寸法 幅（mm）160・170
通常価格(税別)： 9,813円 (税込価格：10,794円)

通常出荷日：在庫品1日目

未確定：候補が20型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

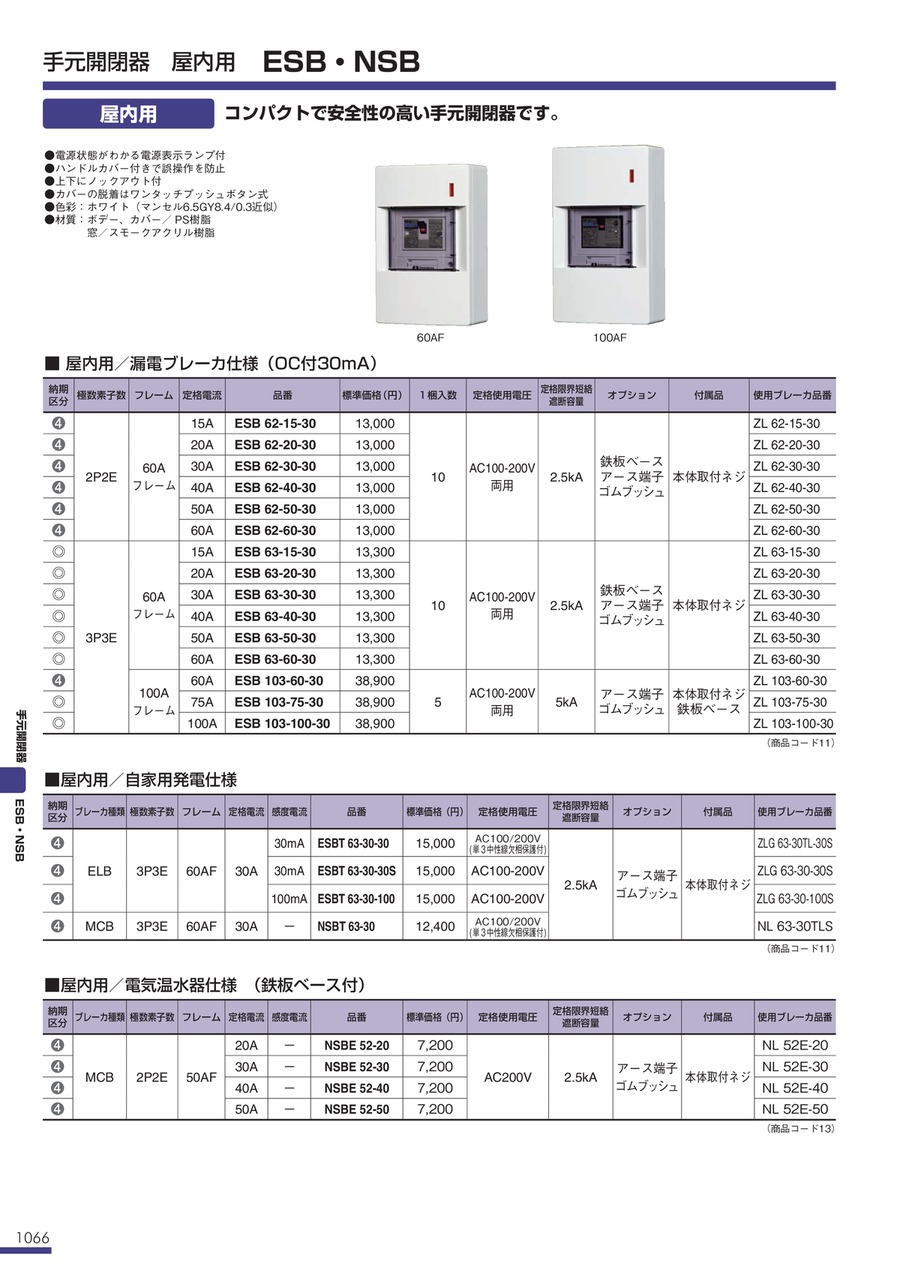

手元開閉器 屋内用 ESB

手元開閉器 ESB・ESBOシリーズ（屋内用・屋外用）:関連画像

60AF

手元開閉器 ESB・ESBOシリーズ（屋内用・屋外用）:関連画像

100AF

製品仕様

極数素子数 フレーム 定格電流 品番 定格使用電圧 定格限界短絡
遮断容量		 オプション 付属品 使用ブレーカ品番
2P2E 60A
フレーム		 15A ESB 62-15-30 AC100-200V
両用		 2.5kA 鉄板ベース
アース端子
ゴムブッシュ		 本体取付ネジ ZL 62-15-30
20A ESB 62-20-30 ZL 62-20-30
30A ESB 62-30-30 ZL 62-30-30
40A ESB 62-40-30 ZL 62-40-30
50A ESB 62-50-30 ZL 62-50-30
3P3E 60A
フレーム		 15A ESB 63-15-30 AC100-200V
両用		 2.5kA 鉄板ベース
アース端子
ゴムブッシュ		 本体取付ネジ ZL 63-15-30
20A ESB 63-20-30 ZL 63-20-30
30A ESB 63-30-30 ZL 63-30-30
40A ESB 63-40-30 ZL 63-40-30
50A ESB 63-50-30 ZL 63-50-30

手元開閉器 屋外用 ESBO

手元開閉器 ESB・ESBOシリーズ（屋内用・屋外用）:関連画像

60AF

手元開閉器 ESB・ESBOシリーズ（屋内用・屋外用）:関連画像

100AF

製品仕様

極数素子数 フレーム 定格電流 品番 定格使用電圧 定格限界短絡
遮断容量		 オプション 付属品 使用ブレーカ品番
2P2E 60A
フレーム		 15A ESBO 62-15-30 AC100-200V
両用		 2.5kA 鉄板ベース
アース端子
ゴムブッシュ		 - ZL 62-15-30
20A ESBO 62-20-30 ZL 62-20-30
30A ESBO 62-30-30 ZL 62-30-30
40A ESBO 62-40-30 ZL 62-40-30
50A ESBO 62-50-30 ZL 62-50-30
3P3E 60A
フレーム		 15A ESBO 63-15-30 AC100-200V
両用		 2.5kA 鉄板ベース
アース端子
ゴムブッシュ		 - ZL 63-15-30
20A ESBO 63-20-30 ZL 63-20-30
30A ESBO 63-30-30 ZL 63-30-30
40A ESBO 63-40-30 ZL 63-40-30
50A ESBO 63-50-30 ZL 63-50-30

型番リスト

表示件数
  • 1
    • 型番
    ESB62-15-30
    ESB62-20-30
    ESB62-30-30
    ESB62-40-30
    ESB62-50-30
    ESB63-15-30
    ESB63-20-30
    ESB63-30-30
    ESB63-40-30
    ESB63-50-30
    ESBO62-15-30
    ESBO62-20-30
    ESBO62-30-30
    ESBO62-40-30
    ESBO62-50-30
    ESBO63-15-30
    ESBO63-20-30
    ESBO63-30-30
    ESBO63-40-30
    ESBO63-50-30

    極数

    定格電流

    (A)

    寸法 高さ

    (mm)

    寸法 幅

    (mm)

    寸法 奥行き

    (mm)

    仕様

    		最小発注数量
    2
    15
    250
    160
    95
    屋内用
    1個
    2
    20
    250
    160
    95
    屋内用
    1個
    2
    30
    250
    160
    95
    屋内用
    1個
    2
    40
    250
    160
    95
    屋内用
    1個
    2
    50
    250
    160
    95
    屋内用
    1個
    3
    15
    250
    160
    95
    屋内用
    1個
    3
    20
    250
    160
    95
    屋内用
    1個
    3
    30
    250
    160
    95
    屋内用
    1個
    3
    40
    250
    160
    95
    屋内用
    1個
    3
    50
    250
    160
    95
    屋内用
    1個
    2
    15
    288
    177
    113
    屋外用
    1個
    2
    20
    288
    177
    113
    屋外用
    1個
    2
    30
    288
    177
    113
    屋外用
    1個
    2
    40
    288
    177
    113
    屋外用
    1個
    2
    50
    288
    177
    113
    屋外用
    1個
    3
    15
    288
    177
    113
    屋外用
    1個
    3
    20
    288
    177
    113
    屋外用
    1個
    3
    30
    288
    177
    113
    屋外用
    1個
    3
    40
    288
    177
    113
    屋外用
    1個
    3
    50
    288
    177
    113
    屋外用
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    9,990円
    ( 10,989円 )
    3日目
    9,990円
    ( 10,989円 )
    3日目
    9,990円
    ( 10,989円 )
    3日目
    9,990円
    ( 10,989円 )
    3日目
    9,990円
    ( 10,989円 )
    3日目
    10,500円
    ( 11,550円 )
    5日目
    10,500円
    ( 11,550円 )
    3日目
    13,790円
    ( 15,169円 )
    在庫品1日目当日出荷可能
    10,500円
    ( 11,550円 )
    3日目
    10,500円
    ( 11,550円 )
    3日目
    10,030円
    ( 11,033円 )
    3日目
    10,030円
    ( 11,033円 )
    3日目
    10,030円
    ( 11,033円 )
    3日目
    10,030円
    ( 11,033円 )
    3日目
    10,030円
    ( 11,033円 )
    3日目
    11,010円
    ( 12,111円 )
    3日目
    11,010円
    ( 12,111円 )
    3日目
    11,010円
    ( 12,111円 )
    3日目
    11,010円
    ( 12,111円 )
    3日目
    11,010円
    ( 12,111円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    コンパクトで安全性の高い手元開閉器です。
    【特長】
    ・ESB電源状態がわかる電源表示ランプ付
    ・ハンドルカバー付きで誤操作を防止
    ・上下にノックアウト付
    ・カバーの脱着はワンタッチプッシュボタン式
    ・ESBO外からブレーカのON、OFFがわかる透明カバー付扉
    ・底面にノックアウト付き
    ・扉施錠の南京錠取付け穴（Φ8）付き
    ・材質：ボデー、カバー／AES樹脂（ESBO）PS樹脂（ESB）、窓／スモークアクリル樹脂
    【用途】
    ・漏電ブレーカ仕様の手元開閉器
