商品情報

三菱高精度シーケンサ、MELSEC-Qシリーズ

入力・割り込みユニット

点数	DC入力
	DC5V	DC24V
	プラスコモン	プラスコモン
8点	-	-
16点	QX70H	QX40 QX40-TS QX40-S1 QX40H QI60
32点	-	QX41 QX41-S1 QX41-S2
64点	-	QX42 QX42-S1

特長

蛍光カラー表示で接続状態がひと目でわかる。

接続状態を目視で確認可能に。またスプリングクランプ端子台の採用により配線作業・メンテナンスの効率を高めた。
振動に強く、安全な接続を実現。
ネジを使わないから従来のメンテナンスも不要。

型番リスト

表示件数

型番

入力点数

定格入力電圧

(V)

代表規格

特徴

入力点数

(点)

定格入力電流

(mA)

入力応答時間詳細

端子形状

入出力占有点数

(点)

RoHS?

最小発注数量

16	DC24	UL	16点1コモン	16	4	1/5/10/20/70	18点端子台	16	10	1個
16	DC24	UL	16点1コモン	16	6	0.1/0.2/0.4/0.6/1	18点端子台	16	10	1個
16	DC24	UL	16点1コモン	16	4	1/5/10/20/70	18点表示機能付スプリングクランプ端子台	16	6	1個
16	DC24	UL	8点1コモン	16	6	0/0.1/0.2/0.4/0.6/1	18点端子台	16	6	1個
32	DC24	UL	32点1コモン	32	4	1/5/10/20/70	40ピンコネクタ	32	10	1個
32	DC24	UL	32点1コモン	32	4	0.1/0.2/0.4/0.6/1	40ピンコネクタ	32	10	1個
32	DC24	CE / UL	32点1コモン	32	6	1/5/10/20/70	40ピンコネクタ	32	10	1個
64	DC24	UL	32点1コモン	64	4	1/5/10/20/70	40ピンコネクタ×2	64	10	1個
64	DC24	UL	32点1コモン	64	4	0.1/0.2/0.4/0.6/1	40ピンコネクタ×2	64	10	1個
16	DC5	UL	8点1コモン	16	6	0/0.1/0.2/0.4/0.6/1	18点端子台	16	6	1個

通常単価(税別) (税込単価)	通常出荷日

18,077円 ( 19,885円 )	在庫品1日目当日出荷可能
22,778円 ( 25,056円 )	在庫品1日目当日出荷可能
19,512円 ( 21,463円 )	在庫品1日目当日出荷可能
24,442円 ( 26,886円 )	5日目
29,796円 ( 32,776円 )	在庫品1日目当日出荷可能
30,574円 ( 33,631円 )	在庫品1日目当日出荷可能
26,010円 ( 28,611円 )	在庫品1日目当日出荷可能
46,645円 ( 51,310円 )	在庫品1日目当日出荷可能
36,980円 ( 40,678円 )	在庫品1日目当日出荷可能
24,307円 ( 26,738円 )	5日目

詳細情報

基本情報

基本情報

MELSEC-Qシリーズの三菱高精度シーケンサ。
【特長】
・振動に強く、安全な接続を実現。
・ネジを使わないため従来のメンテナンスも不要。
【用途】
・外部へのON／OFF信号の出力など、ビット信号の出力に便利。
"【合わせ買い推奨商品】"
・Qシリーズ対応ケーブルはこちら
・Qシリーズ対応ケーブル（富士通/DDK/3Mコネクタ使用）はこちら
・Qシリーズ対応アングルハーネスはこちら
・三菱Qシリーズ対応ハーネス（ミスミオリジナルコネクタ使用）はこちら
・その他Qシリーズ用ケーブルはこちら

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

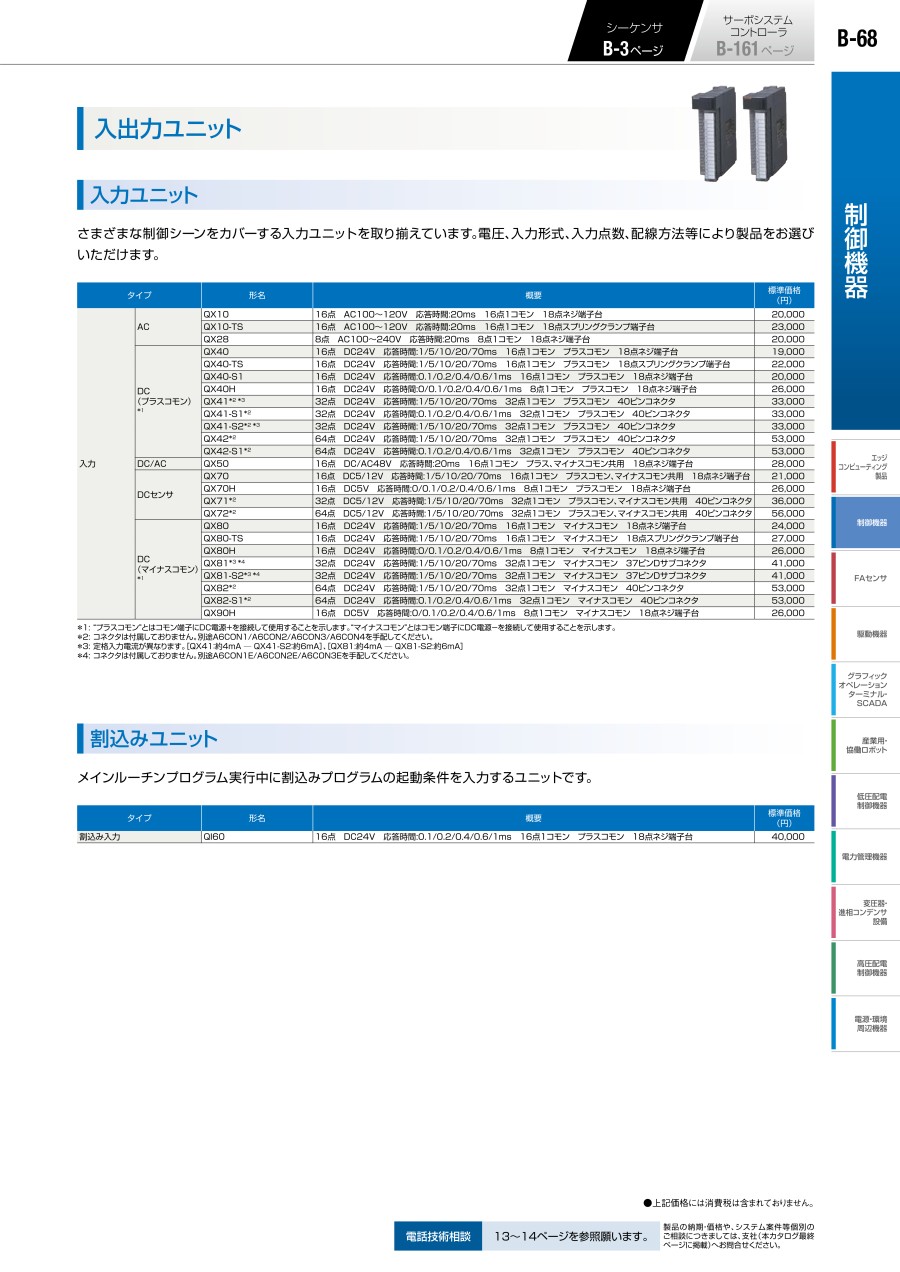

カタログ
