MELSEC-Qシリーズ CC-Link IEフィールドネットワークマスタ・ローカルユニット

型番:

QJ71GF11-T2
解除
    数量:
    -閉じる

    QJ71GF11-T2の仕様・寸法情報

    ユニット種別
    マスタ局/ローカル局
    最大接続台数
    121
    適用可能局
    マスタ局/ローカル局
    RoHS?
    10

    商品情報

    製品仕様

    最大接続局数マスタ局1局(マスタ局にスレーブ局を最大120局接続可能)
    ローカル局120局
    最大ネットワーク数239
    1ネットワークあたりの最大リンク点数RX16384点,2Kバイト
    RY16384点,2Kバイト
    RWr8192点,16Kバイト
    RWw8192点,16Kバイト
    1局あたりの最大リンク点数マスタ局RX16384点,2Kバイト
    RY16384点,2Kバイト
    RWr8192点,16Kバイト
    RWw8192点,16Kバイト
    ローカル局RX2048点,256バイト
    RY2048点,256バイト
    RWr1024点,2048バイト
    RWw1024点,2048バイト
    通信速度1Gbps
    伝送路形式ライン型,スター型(ライン型とスター型の混在も可能),リング型
    通信ケーブル1000BASE-Tの規格を満たすEthernetケーブル:カテゴリ5e以上,(二重シールド付・STP)ストレートケーブル
    最大局間距離最大100m(ANSI/TIA/EIA-568-B(Category5e)に準拠)
    1ネットワークの総延長距離ライン接続時:12000m(121台接続時)
    スター接続時:システム構成による
    リング接続時:12100m(121台接続時)
    カスケード接続段数最大20段
    通信方式トークンパッシング方式
    入出力占有点数32点(I/O割付:インテリ32点)
    DC5V内部消費電流0.85A
    外形寸法高さ(H)98mm
    幅(W)27.4mm
    奥行き(D)115mm
    質量0.18kg

    型番リスト

    表示件数
    型番
    QJ71GF11-T2
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    76,492
    ( 84,141 )
    在庫品1日目当日出荷可能

    詳細情報

    基本情報

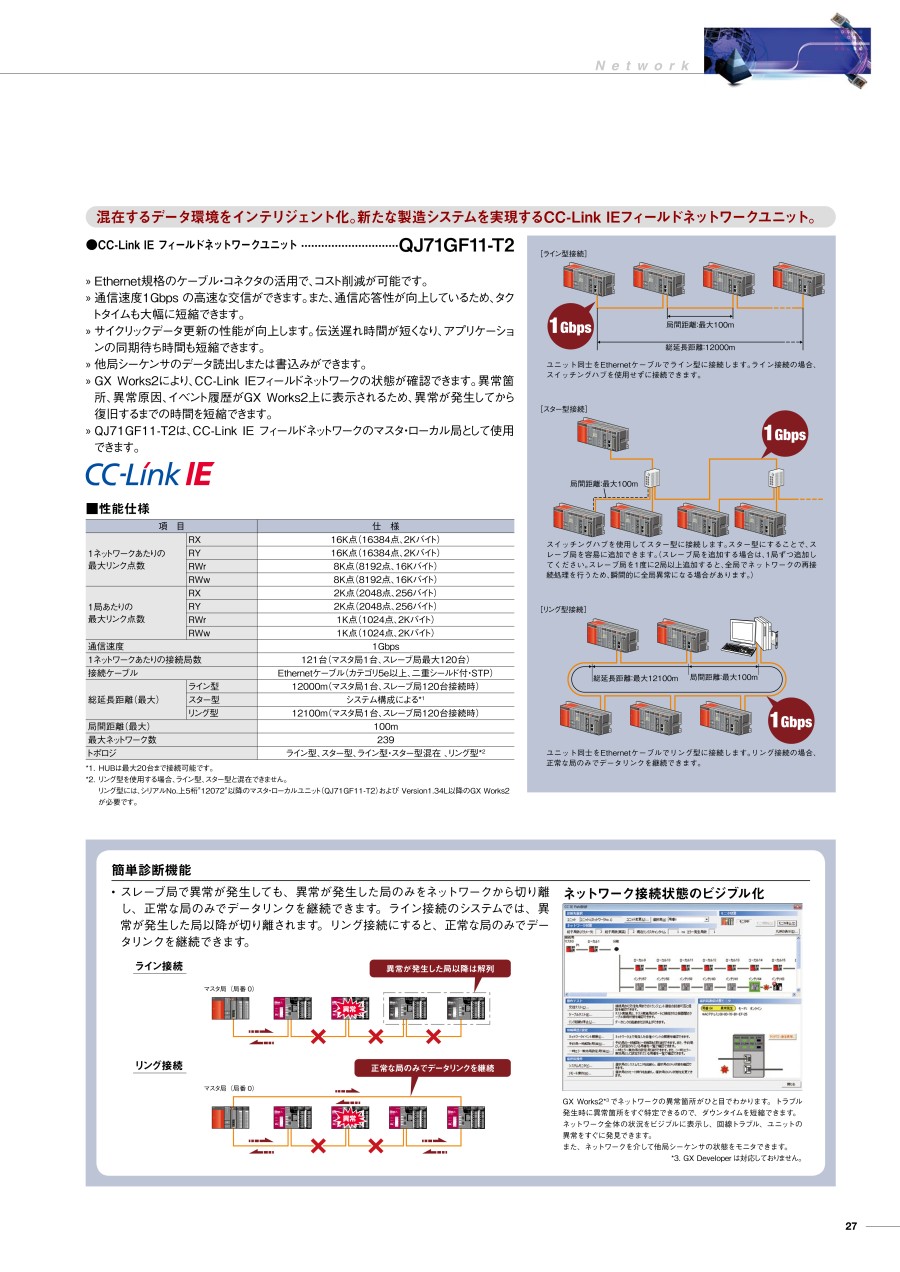

    混在するデータ環境をインテリジェント化 。新たな製造システムを実現するCC-Link IEフィールドネットワークユニット。
    【特長】
    ・Ethernet規格のケーブル・コネクタの活用で、コスト削減が可能です
    ・通信速度1Gbps の高速な交信ができます。また、通信応答性が向上しているため、タクトタイムも大幅に短縮できます
    ・サイクリックデータ更新の性能が向上します。伝送遅れ時間が短くなり、アプリケーションの同期待ち時間も短縮できます
    ・他局シーケンサのデータ読出しまたは書込みができます
    ・GX Works2により、CC-Link IEフィールドネットワークの状態が確認できます。異常箇所、異常原因、イベント履歴がGX Works2上に表示されるため、異常が発生してから復旧するまでの時間を短縮できます
    ・C-Link IEフィールドネットワークのマスタ・ローカル局として使用できます

    ・最大局間距離:最大100m
    ・通信方式:トークンパッシング方式
    ・質量:0.18kg
    【用途】
    ・フィールドネットワークとの接続

    ご注意

    • 商品画像は代表画像となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MELSEC-Qシリーズ CC-Link IEフィールドネットワークマスタ・ローカルユニットの型番QJ71GF11-T2のページです。 型番QJ71GF11-T2に関する仕様情報を記載しております。
