強力な引張強度で結束が可能な、ダブルループタイプのステンレススチールの結束バン...
詳細情報を確認する

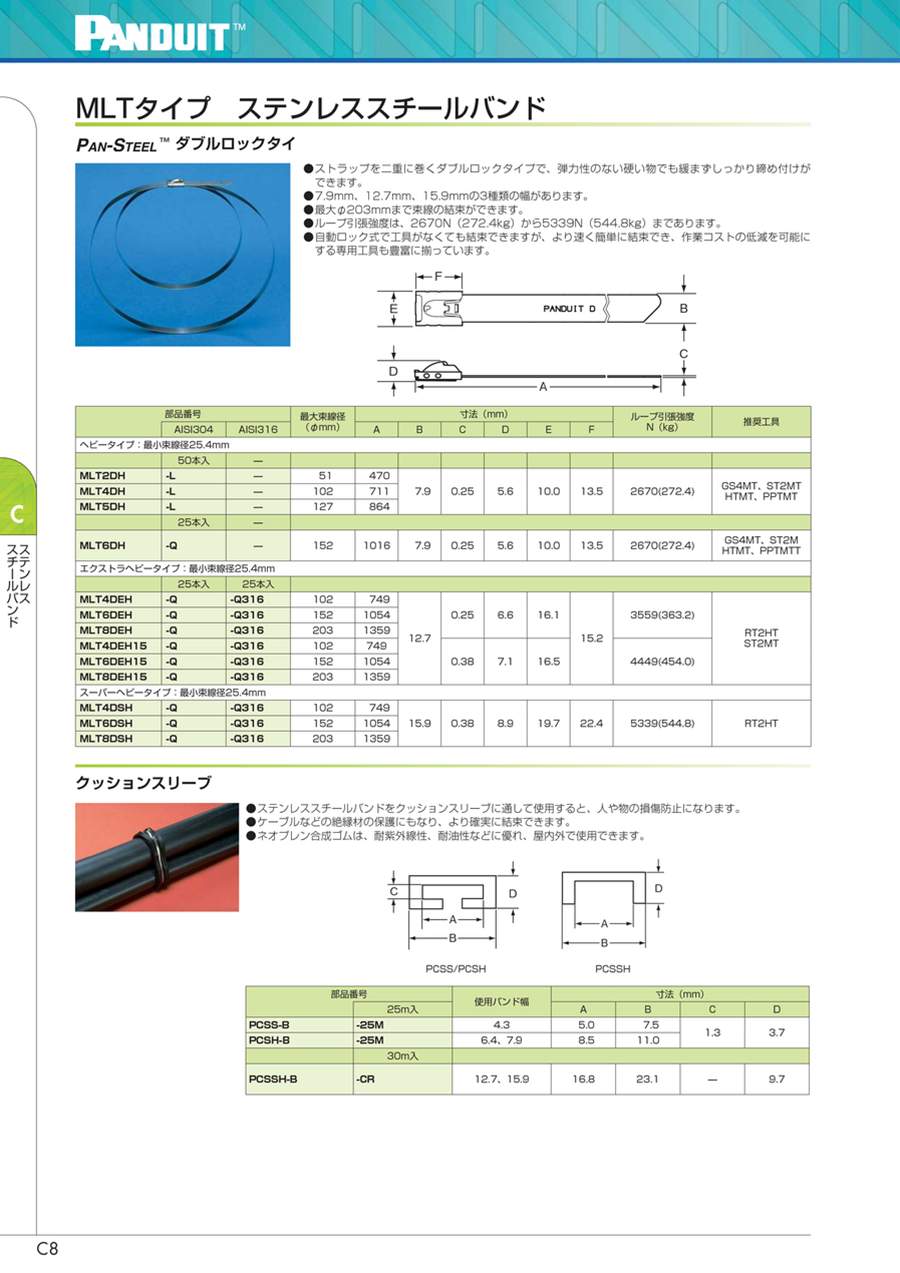

ダブルロックステンレススチールバンドの寸法図
| 部品番号 | 最大束線径 (φmm) | 寸法(mm) | ループ引張強度 N(kg) | 推奨工具 | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| AISI304 | AISI316 | A | B | C | D | E | F | ||||
| ヘビータイプ:最小束線径25.4mm | |||||||||||
| MLT2DH | -L | - | 51 | 470 | 7.9 | 0.25 | 5.6 | 10.0 | 13.5 | 2670(272.4) | GS4MT、ST2MT HTMT、PPTMT |
| MLT4DH | -L | - | 102 | 711 | |||||||
| MLT5DH | -L | - | 127 | 864 | |||||||
| MLT6DH | -Q | - | 152 | 1016 | 7.9 | 0.25 | 5.6 | 10.0 | 13.5 | 2670(272.4) | GS4MT、ST2M HTMT、PPTMTT |
| エクストラヘビータイプ:最小束線径25.4mm | |||||||||||
| MLT4DEH | -Q | -Q316 | 102 | 749 | 12.7 | 0.25 | 6.6 | 16.1 | 15.2 | 3559(363.2) | RT2HT ST2MT |
| MLT6DEH | -Q | -Q316 | 152 | 1054 | |||||||
| MLT8DEH | -Q | -Q316 | 203 | 1359 | |||||||
| MLT4DEH15 | -Q | -Q316 | 102 | 749 | 0.38 | 7.1 | 16.5 | 4449(454.0) | |||
| MLT6DEH15 | -Q | -Q316 | 152 | 1054 | |||||||
| MLT8DEH15 | -Q | -Q316 | 203 | 1359 | |||||||
| スーパーヘビータイプ:最小束線径25.4mm | |||||||||||
| MLT4DSH | -Q | -Q316 | 102 | 749 | 15.9 | 0.38 | 8.9 | 19.7 | 22.4 | 5339(544.8) | RT2HT |
| MLT6DSH | -Q | -Q316 | 152 | 1054 | |||||||
| MLT8DSH | -Q | -Q316 | 203 | 1359 | |||||||
材質:AISI304ステンレススチール、AISI316ステンレススチール
幅:7.9mm、12.7mm、15.9mmの3種類
強力な引張強度で結束が可能な、ダブルループタイプのステンレススチールの結束バンドです。
【特長】
・独特のボールロッキングヘッドデザインにより、強いループ引張強度を実現し、強度のばらつきも少ありません。
・ストラップを二重に巻くダブルロックタイプで、弾力性のない硬い物でも緩まずしっかり締め付けができます。
・7.9mm、12.7mm、15.9mmの3種類の幅があります。
・最大φ203mmまで束線の結束ができます。
・ループ引張強度は、2670N(272.4kg)から5339N(544.8kg)まであります。
・自動ロック式で工具がなくても結束できますが、より速く簡単に結束でき、作業コストの低減を可能にする専用工具も豊富に揃っています。
【用途】
・プラントなど過酷な環境下で、強力な強度での結束を必要とする場合に利用可能。
・苛酷な環境でケーブル、電線、ホースなどを束ねたり、認識したり、支えたりする用途に最適。
