MELSEC-Qシリーズ ループコントロールユニット
- 通常単価(税別)
- 94,097円～159,000円特別価格
- 税込単価
- 103,507円～174,900円特別価格
通常出荷日：在庫品1日目～5日目一部当日出荷可能
三菱汎用シーケンサ。【特長】・温度調節ユニット。【用途】・各種ネットワークとの接続。
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
MELSEC-Qシリーズ 温度調節ユニットの仕様
Q62HLC
Q62HLC イメージ
製品仕様
| アナログ入出力点数 | 2点（2チャンネル） | ||
|---|---|---|---|
| アナログ入力仕様 | |||
| 入力点数 | 2点（2チャンネル） | ||
| アナログ入力 | 入力特性，最大分解能参照 | ||
| ディジタル出力 | 16ビット符号付バイナリ | ||
| 使用可能熱電対 | K，J，T，S，R，N，E，B，PLII，W5Re／W26Re | ||
| 入力特性，分解能 | 入力センサ種類 | 入力レンジ | ディジタル出力値（最大分解能） |
| 熱電対入力 | K（-200～1,372℃） | -2,000～13,720（0.1℃） | |
| J（-200～1,200℃） | -2,000～12,000（0.1℃） | ||
| T（-200～400℃） | -2,000～4,000（0.1℃） | ||
| S（-50～1,768℃） | -500～17,680（0.1℃） | ||
| R（-50～1,768℃） | -500～17,680（0.1℃） | ||
| N（0～1,300℃） | 0～13,000（0.1℃） | ||
| E（-200～1,000℃） | -2,000～10,000（0.1℃） | ||
| B（0～1,800℃） | 0～18,000（0.1℃） | ||
| PLII（0～1,390℃） | 0～13,900（0.1℃） | ||
| W5Re／W26Re（0～2,300℃） | 0～23,000（0.1℃） | ||
| 微小電圧入力 | 0～10mV | 0～20,000（0.5μV） | |
| 0～100mV | 0～20,000（5μV） | ||
| -10～10mV | -10,000～10,000（1μV） | ||
| -100～100mV | -10,000～10,000（10μV） | ||
| 電圧入力 | 0～1V | 0～20,000（0.05mV） | |
| 1～5V | 0～20,000（0.2mV） | ||
| 0～5V | 0～20,000（0.25mV） | ||
| 0～10V | 0～20,000（0.5mV） | ||
| -1～1V | -10,000～10,000（0.1mV） | ||
| -5～5V | -10,000～10,000（0.5mV） | ||
| -10～10V | -10,000～10,000（1mV） | ||
| 電流入力 | 4～20mA | 0～20,000（0.8μA） | |
| 0～20mA | 0～20,000（1μA） | ||
| 指示精度 | 周囲温度：23±2℃ | 熱電対（K，J，T，E，PLII） | -100℃未満：±1.0℃ -100～500℃未満：±0.5℃ 500℃以上：±（指示値×（0.1%）+1digit） |
| 熱電対（S，R，N，W5Re／W26Re） | -50～1,000℃未満：±1.0℃ 1,000℃以上：±（指示値×（0.1%）+1digit） | ||
| 熱電対（B） | 400℃未満：±70.0℃ 400～1,000℃未満：±1.0℃ 1,000℃以上：±（指示値×（0.1%）+1digit） | ||
| 微小電圧 | フルスケール×（±0.1%） | ||
| 電圧 | フルスケール×（±0.1%） | ||
| 電流 | フルスケール×（±0.1%） | ||
| 周囲温度：0～55℃ | 熱電対（K，J，T，E，PLII） | -100℃未満：±2.0℃ -100～500℃未満：±1.0℃ 500℃以上：±（指示値×（0.2%）+1digit） | |
| 熱電対（S，R，N，W5Re／W26Re） | -50～1,000℃未満：±2.0℃ 1,000℃以上：±（指示値×（0.2%）+1digit） | ||
| 熱電対（B） | 400℃未満：±140.0℃ 400～1,000℃未満：±2.0℃ 1,000℃以上：±（指示値×（0.2%）+1digit） | ||
| 微小電圧 | フルスケール×（±0.2%） | ||
| 電圧 | フルスケール×（±0.2%） | ||
| 電流 | フルスケール×（±0.2%） | ||
| 冷接点温度補償精度 | 周囲温度：23±2℃ | ±0.5℃ | |
| 周囲温度：0～55℃ | ±1.0℃ | ||
| サンプリング周期 | 25ms/2チャンネル（使用チャンネル数にかかわらず一定） | ||
| 絶対最大入力 | 微小電圧 | ±12V | |
| 電圧 | ±15V | ||
| 電流 | ±30mA | ||
| 入力インピーダンス | 熱電対，微小電圧，電圧：1MΩ 電流：250Ω | ||
| ノーマルモード除去比 | 60dB以上（50／60Hz） | ||
| コモンモード除去比 | 120dB以上（50／60Hz） | ||
| 入力フィルタ | 一次遅れディジタルフィルタ | 0.0～100.0s（0：入力フィルタOFF） | |
| センサ補正値設定 | 熱電対：-500.0～500.0℃ 微小電圧，電圧，電流：-50.00～50.00% | ||
| 入力断線時の動作 | 入力 | 入力レンジ | 動作 |
| 熱電対 | すべて | アップスケール | |
| 微小電圧 | すべて | アップスケール | |
| 電圧 | 1～5V | ダウンスケール | |
| 0～1V，-1～1V，0～5V，-5～5V，0～10V，-10～10V | 0V付近の値を表示 | ||
| 電流 | 4～20mA | ダウンスケール | |
| 0～20mA | 0mA付近の値を表示 | ||
| アナログ出力仕様 | |||
| 出力点数 | 2点（2チャンネル） | ||
| ディジタル入力 | 16ビット符号付バイナリ | ||
| アナログ出力 | 電流 | ||
| 出力特性 | ディジタル入力値：0～1,000（簡易アナログ出力使用時：0～4,000） 出力レンジ：4～20mA | ||
| 最大分解能 | 4μA | ||
| 出力精度 | 周囲温度：23±2℃ | フルスケール×（±0.2%） | |
| 周囲温度：0～55℃ | フルスケール×（±0.4%） | ||
| 制御出力更新周期 | 25ms/2チャンネル（使用チャンネル数に関わらず一定） | ||
| 許容負荷抵抗 | 600Ω以下 | ||
| 出力インピーダンス | 5MΩ | ||
| 共通仕様 | |||
| 制御方式 | 連続比例制御 | ||
| PID定数範囲 | PID定数設定 | オートチューニングによる設定が可能 | |
| 比例帯（P） | 熱電対：0.1～フルスケール℃ 微小電圧，電圧，電流：0.1～1,000.0% | ||
| 積分時間（I） | 0.0～3,276.7s | ||
| 微分時間（D） | 0.0～3,276.7s | ||
| 目標値設定範囲 | 熱電対：使用する熱電対の入力レンジ 微小電圧，電圧，電流：設定した入力レンジ | ||
| 不感帯設定範囲 | 熱電対：0.0～100.0℃ 微小電圧，電圧，電流：0.00～10.00% | ||
| 時間精度 | ±0.2% | ||
| 絶縁方式 | 入力とアース間，入力チャンネル間：トランス絶縁 | ||
| 絶縁耐圧 | 入力とアース間，入力チャンネル間：AC500V 1分間 | ||
| 絶縁抵抗 | 入力とアース間，入力チャンネル間：DC500V 20MΩ以上 | ||
| 外部配線接続方式 | 18点ネジ端子台（M3ネジ），FG端子 | ||
| 外部供給電源 | 電圧 | DC24V（+20/-15%，リップル，スパイク500mVp-p以下） | |
| 電流 | 0.07A（突入電流：0.2A，4ms以下） | ||
| 入出力占有点数 | 16点（I／O割付：インテリ16点） | ||
| DC5V内部消費電流 | 0.27A | ||
| 外形寸法 | 高さ（H） | 98mm | |
| 幅（W） | 27.4mm | ||
| 奥行き（D） | 112mm | ||
| 質量 | 0.25kg | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
159,000円 ( 174,900円 ) | 5日目 |
117,750円 ( 129,525円 ) | 5日目 |
109,663円87,730円 ( 96,503円 ) | 在庫品1日目当日出荷可能 |
94,097円 ( 103,507円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
三菱汎用シーケンサ。
【特長】
・温度調節ユニット。
【用途】
・各種ネットワークとの接続。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

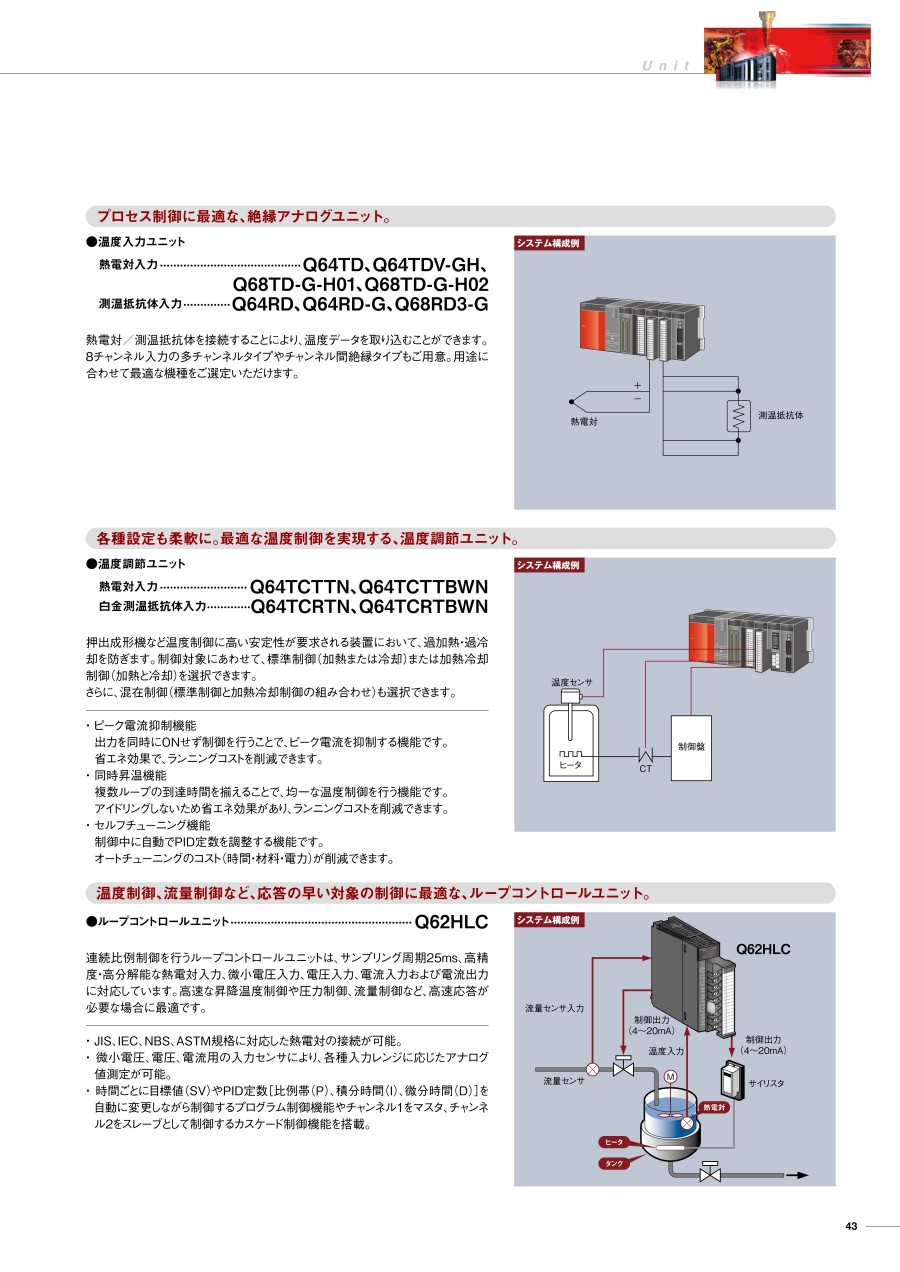

カタログ
