MELSEC-Q アナログ入出力ユニット
- 通常単価(税別)
- 99,636円
- 税込単価
- 109,600円
オールラウンドモデルのアナログ入出力ユニット。【特長】・電圧・電流入出力が可能...
詳細情報を確認する- 代表規格
- UL
- 端子形状
- 18点端子台
- ユニット種別
- アナログ入出力
- 入力チャンネル数 (ch)
- 4
- 出力チャンネル数 (ch)
- 2
- 電圧入力レンジ (V)
- DC -10～10
- 電流入力レンジ (mA)
- DC 0～20
- A/D変換時間
- 500μs/1ch
- 電圧出力レンジ
- DC-10～10V
- 電流出力レンジ
- DC0～20mA
- D/A変換時間
- 500μs/1ch
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
閲覧中の商品と併せてご検討ください
Q64AD2DAの仕様・寸法情報
商品情報
製品仕様
Q64AD2DAの外観
Q64AD2DAの寸法図 単位：mm
適合規格
UL／cUL KC LR NK DNV GL ABS RINA BV KR ANSI／ISA-12.12.01
製品仕様
| アナログ入力点数 | 4点（4チャンネル） | ||
|---|---|---|---|
| アナログ入力 | 電圧 | DC-10～+10V（入力抵抗値：1MΩ） | |
| 電流 | DC0～20mA（入力抵抗値：250Ω） | ||
| ディジタル出力 | 通常分解能モード：-96～+4095，-4096～+4095，-1096～+4595 高分解能モード：-384～+16383，-288～+12287，-16384～+16383，-3288～+13787 | ||
| 入出力特性，分解能 | 入力レンジ | ディジタル出力値（最大分解能） | |
| 電圧入力 | 0～10V | 通常分解能モード：0～4000（2.5mV） 高分解能モード：0～16000（0.625mV） | |
| 0～5V | 通常分解能モード：0～4000（1.25mV） 高分解能モード：0～12000（0.416mV） | ||
| 1～5V | 通常分解能モード：0～4000（1.0mV） 高分解能モード：0～12000（0.333mV） | ||
| 1～5V （拡張モード） | 通常分解能モード：-1000～4500（1.0mV） 高分解能モード：-3000～13500（0.333mV） | ||
| -10～10V | 通常分解能モード：-4000～4000（2.5mV） 高分解能モード：-16000～16000（0.625mV） | ||
| 電流入力 | 0～20mA | 通常分解能モード：0～4000（5µA） 高分解能モード：0～12000（1.66µA） | |
| 4～20mA | 通常分解能モード：0～4000（4µA） 高分解能モード：0～12000（1.33µA） | ||
| 4～20mA （拡張モード） | 通常分解能モード：-1000～4500（4µA） 高分解能モード：-3000～13500（1.33µA） | ||
| 精度（ディジタル出力値の最大値に対する精度） | 周囲温度：25±5℃ | ±0.1% | |
| 周囲温度：0～55℃ | ±0.4% | ||
| A／D変換速度 | 500µs／チャンネル | ||
| 絶対最大入力 | 電圧 | ±15V | |
| 電流 | ±30mA | ||
製品仕様
| アナログ出力点数 | 2点（2チャンネル） | ||
|---|---|---|---|
| ディジタル入力 | 通常分解能モード：-96～+4095，-4096～+4095 高分解能モード：-288～+12287，-16384～+16383 | ||
| アナログ出力 | 電圧 | DC-10～+10V（外部負荷抵抗値：1MΩ） | |
| 電流 | DC0～20mA（外部負荷抵抗値：600Ω） | ||
| 入出力特性，分解能 | 出力レンジ | ディジタル入力値（最大分解能） | |
| 電圧出力 | 0～5V | 通常分解能モード：0～4000（1.25mV） 高分解能モード：0～12000（0.416mV） | |
| 1～5V | 通常分解能モード：0～4000（1.0mV） 高分解能モード：0～12000（0.333mV） | ||
| -10～10V | 通常分解能モード：-4000～4000（2.5mV） 高分解能モード：-16000～16000（0.625mV） | ||
| 電流出力 | 0～20mA | 通常分解能モード：0～4000（5µA） 高分解能モード：0～12000（1.66µA） | |
| 4～20mA | 通常分解能モード：0～4000（4µA） 高分解能モード：0～12000（1.33µA） | ||
| 精度（アナログ出力値の最大値に対する精度） | 周囲温度：25±5℃ | ±0.1% | |
| 周囲温度：0～55℃ | ±0.3% | ||
| D／A変換速度 | 500µs／チャンネル | ||
| 絶対最大出力 | 電圧 | ±12V | |
| 電流 | 21mA | ||
| 出力短絡保護 | あり | ||
製品仕様
| 絶縁方式 | 入出力端子とシーケンサ電源間：フォトカプラ絶縁 | ||
|---|---|---|---|
| 絶縁耐圧 | 入出力端子とシーケンサ電源間：AC500V 1分間 | ||
| 絶縁抵抗 | 入出力端子とシーケンサ電源間：DC500V 20MΩ以上 | ||
| 外部供給電源 | 電圧 | DC24V（+15／-15%，リップル，スパイク500mVp-p以下） | |
| 電流 | 0.19A（突入電流：2.5A，150µs以下） | ||
| 外部配線接続方式 | A／D変換部，D／A変換部：18点ネジ端子台（M3ネジ） 外部供給電源DC24V，FG接続：外部供給電源コネクタ | ||
| 入出力占有点数 | 16点（I／O割付：インテリ 16点） | ||
| DC5V内部消費電流 | 0.17A | ||
| 外形寸法 | 高さ（H） | 98mm | |
| 幅（W） | 27.4mm | ||
| 奥行き（D） | 112mm | ||
| 質量 | 0.23kg | ||
詳細情報
基本情報
オールラウンドモデルのアナログ入出力ユニット。
【特長】
・電圧・電流入出力が可能なPLC（入出力ユニット）
・アナログ入力：4チャンネル
・アナログ出力：2チャンネル
・18点端子台
・ロギング機能
【用途】
・アナログ信号のディジタル値への変換や、ディジタル値のアナログ信号への変換
ご注意
- 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

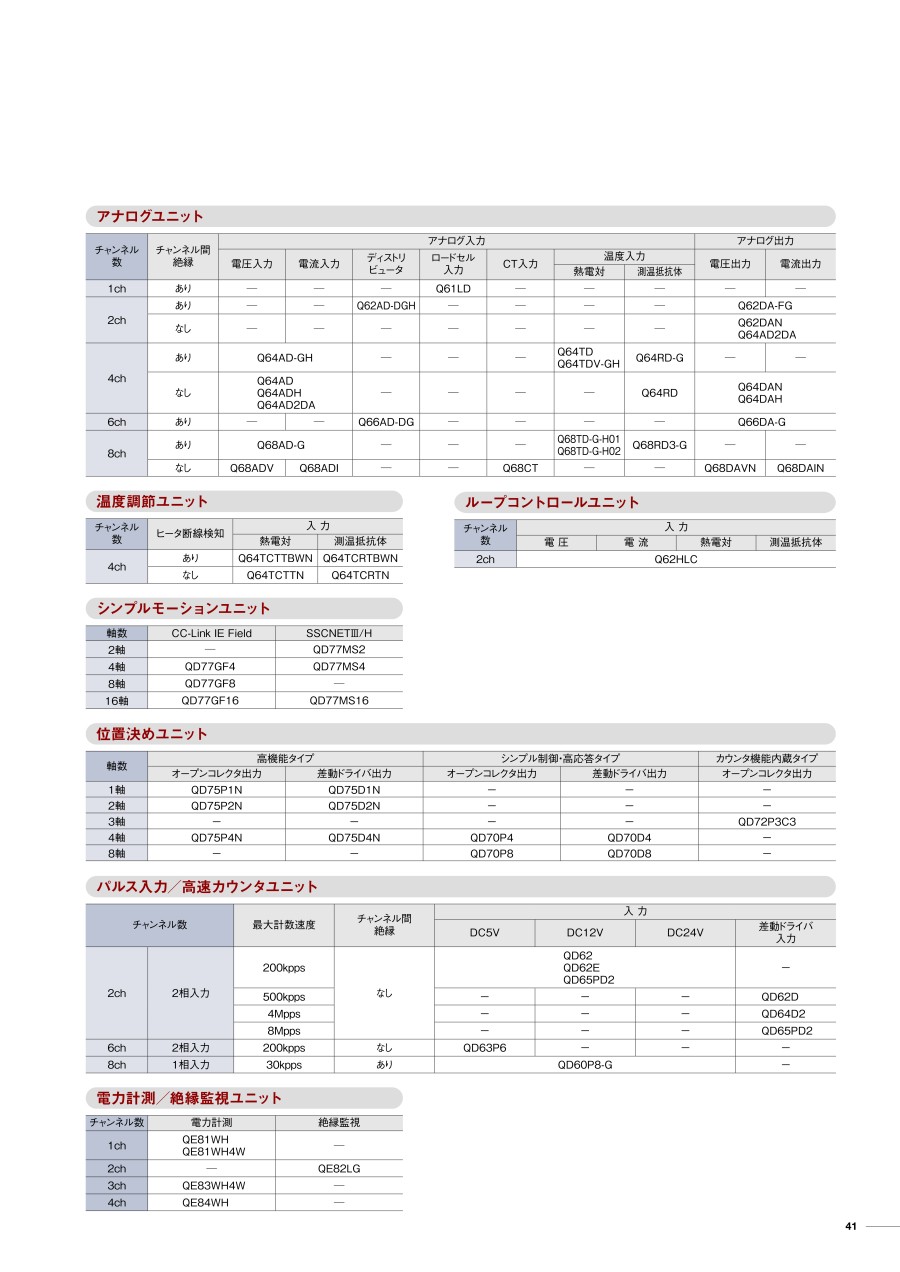

カタログ
