MELSEC-Qシリーズ 位置決めユニット（差動ドライバ出力タイプ）
- 通常単価(税別)
- 58,194円～199,500円
- 税込単価
- 64,013円～219,450円
通常出荷日：在庫品1日目～5日目一部当日出荷可能
三菱汎用シーケンサ。【特長】・位置決め（差動出力）。【用途】・駆動制御との連携。
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
MELSEC-Qシリーズ 位置決め（差動出力）の仕様
QD70D4
QD70D4 イメージ
製品仕様
| 制御軸数 | 4軸 | ||
|---|---|---|---|
| 補間機能 | なし | ||
| 制御方式 | PTP（Point To Point）制御 軌跡制御（直線のみ） 速度・位置切換え制御 | ||
| 制御単位 | pulse | ||
| 位置決めデータ | 10データ／軸 | ||
| データバックアップ | なし | ||
| 位置決め | 位置決め方式 | PTP制御 | インクリメント方式／アブソリュート方式 |
| 速度・位置切換え制御 | インクリメント方式 | ||
| 軌跡制御 | インクリメント方式／アブソリュート方式 | ||
| 位置決め範囲 | アブソリュート方式 | ・-2,147,483,648～2,147,483,647 pulse | |
| インクリメント方式 | ・-2,147,483,648～2,147,483,647 pulse | ||
| 速度・位置切換え制御 | ・0～2,147,483,647 pulse | ||
| 速度指令 | 0～4,000,000 pulse/s | ||
| 加減速処理 | 台形加減速，S字加減速 | ||
| 加減速時間 | 0～32,767ms | ||
| 始動時間 | 位置制御 | 1軸始動 | 0.1ms |
| 4軸同時始動 | 0.2ms | ||
| パルス出力方式 | 差動出力 | ||
| 最大出力パルス | 4M pulse/s | ||
| ドライブユニット間の最大接続距離 | 10m | ||
| 外部配線接続方式 | - | 40ピンコネクタ×2 | |
| 適合コネクタ | A6CON1，A6CON2，A6CON4（別売） | ||
| 入出力占有点数 | 48点，2スロット（I/O割付：空き16点+インテリ32点） | ||
| DC5V内部消費電流 | 1.16A | ||
| 外形寸法 | 高さ（H） | 98mm | |
| 幅（W） | 55.2mm | ||
| 奥行き（D） | 90mm | ||
| 質量 | 0.17kg | ||
詳細情報
基本情報
三菱汎用シーケンサ。
【特長】
・位置決め（差動出力）。
【用途】
・駆動制御との連携。
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

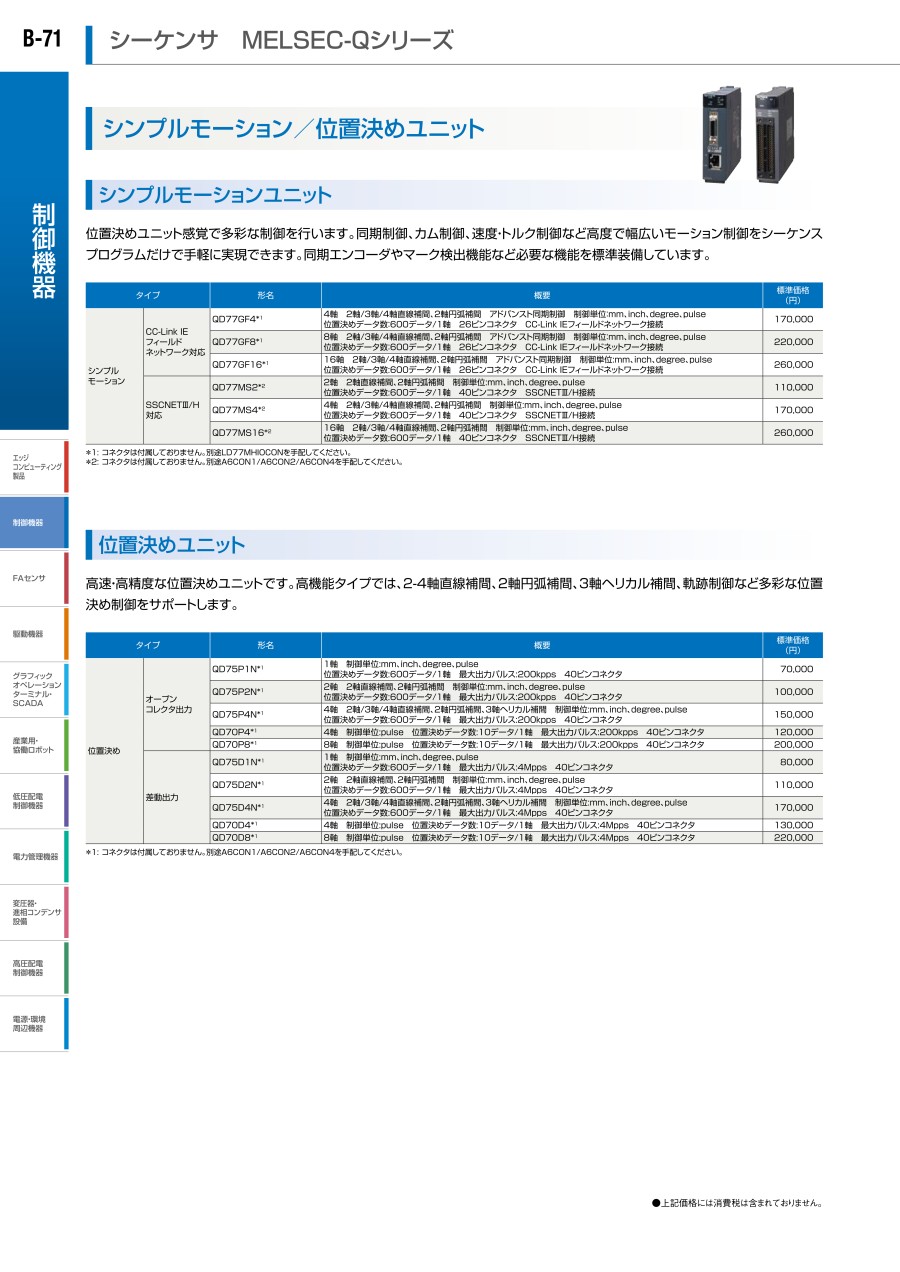

カタログ
