MELSEC-Qシリーズ シリアルコミュニケーションユニット
- 通常単価(税別)
- 85,866円
- 税込単価
- 94,453円
MELSEC-Qシリーズ シリアルコミュニケーションユニット。 【特長】・最高...
詳細情報を確認する- ユニット種別
- シリアルコミュニケーションユニット
ご注意
- 商品画像は代表画像となります。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
商品情報

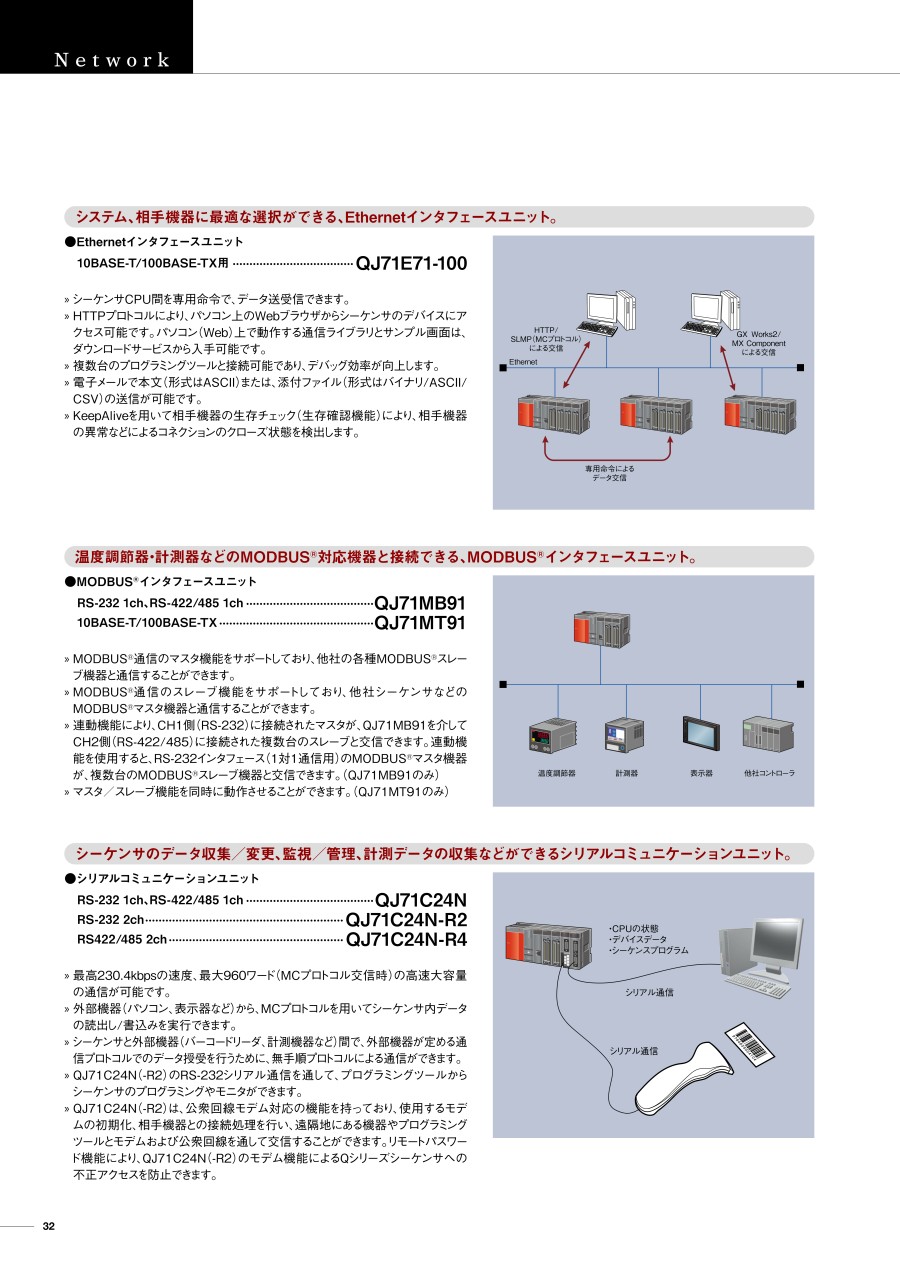

シリアルコミュニケーションユニットの特長
最高230.4kbpsの速度、最大960ワード（MCプロトコル交信時）の高速大容量の通信が可能。
外部機器（パソコン、表示器など）から、MCプロトコルを用いてシーケンサ内データの読出し/書込みを実行できる。
シーケンサと外部機器（バーコードリーダ、計測機器など）間で、外部機器が定める通信プロトコルでのデータ授受を行うために、無手順プロトコルによる通信ができる。
QJ71C24N（-R2）のRS-232シリアル通信を通して、プログラミングツールからシーケンサのプログラミングやモニタができる。
QJ71C24N（-R2）は、公衆回線モデム対応の機能を持っており、使用するモデムの初期化、相手機器との接続処理を行い、遠隔地にある機器やプログラミングツールとモデム及び公衆回線を通して交信することができる。
リモートパスワード機能により、QJ71C24N（-R2）のモデム機能によるQシリーズシーケンサへの不正アクセスを防止できる。
製品仕様
| インタフェース | CH.1 | RS-232準拠（D-Sub 9P） | |
|---|---|---|---|
| CH.2 | RS-422/485準拠（ツーピース端子台） | ||
| 通信方式 | 回線 | 全二重通信／半二重通信 | |
| MELSECコミュニケーションプロトコル交信 | 半二重通信 | ||
| 通信プロトコル交信 | 全二重通信／半二重通信 | ||
| 無手順プロトコル交信 | 全二重通信／半二重通信 | ||
| 双方向プロトコル交信 | 全二重通信／半二重通信 | ||
| 同期方式 | 調歩同期方式 | ||
| 伝送速度 | 50，300，600，1200，2400，4800，9600，14400，19200，28800，38400，57600，115200，230400bps ・230400bpsはCH1側のみ使用可能（CH2側では使用不可） ・2つのインタフェースの合計伝送速度が230400bps以内で使用可能 ・送受信データモニタリング機能を使用時は，2つのインターフェースの合計伝送速度が115200bps以内で使用可能 | ||
| データ形式 | スタートビット | 1 | |
| データビット | 7/8 | ||
| パリティビット | 1（垂直パリティ）／なし | ||
| ストップビット | 1/2 | ||
| アクセスサイクル | MELSECコミュニケーションプロトコル交信 | 装着局シーケンサCPUのEND処理時に1要求分を処理 *処理に要するスキャン回数／リンクスキャン回数は，要求内容により異なる | |
| 通信プロトコル交信 | 送受信ともに，専用命令による実行要求時 | ||
| 無手順プロトコル交信 | 送信は送信要求ごとに実行 受信は常時可 | ||
| 双方向プロトコル交信 | 送信は送信要求ごとに実行 受信は常時可 | ||
| エラー検出 | パリティチェック | 全プロトコル対象，あり時は奇数／偶数をパラメータで選択 | |
| サムチェックコード | MCプロトコル／双方向プロトコル用は，パラメータで選択 通信プロトコル用は，選択するプロトコルでサムチェックコードの有無が決まる 無手順プロトコル用は，ユーザ登録フレームで選択 | ||
| 伝送制御 | RS-232 | DTR/DSR制御 | 可 |
| RS/CS制御 | 可 | ||
| CD信号制御 | 可 | ||
| DC1/DC3(Xon/Xoff)制御 | 可 | ||
| DC2/DC4制御 | 可 | ||
| RS-422/485 | DTR/DSR制御 | 否 | |
| RS/CS制御 | 否 | ||
| CD信号制御 | 否 | ||
| DC1/DC3(Xon/Xoff)制御 | 可 | ||
| DC2/DC4制御 | 可 | ||
| 回線構成（相手機器側：CPUユニット側） | RS-232 | MELSECコミュニケーションプロトコル | 1:1 |
| 通信プロトコル | 1:1 | ||
| 無手順プロトコル | 1:1 | ||
| 双方向プロトコル | 1:1 | ||
| RS-422/485 | MELSECコミュニケーションプロトコル | 1:1，1:n，m:n（n，m+nの合計は最大32） | |
| 通信プロトコル | 1:1，n:1（nは最大32） | ||
| 無手順プロトコル | 1:1，1:n，n:1（nは最大32） | ||
| 双方向プロトコル | 1:1 | ||
| 伝送距離 | RS-232 | 最大15m | |
| RS-422/485 | 最大1200m（総延長距離） | ||
| 入出力占有点数 | 32点（I/O割付：インテリ 32点） | ||
| DC5V内部消費電流 | 0.31A | ||
| 外形寸法 | 高さ(H) | 98mm | |
| 幅(W) | 27.4mm | ||
| 奥行き(D) | 90mm | ||
| 質量 | 0.20kg | ||
製品仕様
| インタフェース | CH.1 | RS-232準拠（D-Sub 9P） | |
|---|---|---|---|
| CH.2 | RS-232準拠（D-Sub 9P） | ||
| 通信方式 | 回線 | 全二重通信／半二重通信 | |
| MELSECコミュニケーションプロトコル交信 | 半二重通信 | ||
| 通信プロトコル交信 | 全二重通信／半二重通信 | ||
| 無手順プロトコル交信 | 全二重通信／半二重通信 | ||
| 双方向プロトコル交信 | 全二重通信／半二重通信 | ||
| 同期方式 | 調歩同期方式 | ||
| 伝送速度 | 50，300，600，1200，2400，4800，9600，14400，19200，28800，38400，57600，115200，230400bps ・230400bpsはCH1側のみ使用可能（CH2側では使用不可） ・2つのインタフェースの合計伝送速度が230400bps以内で使用可能 ・送受信データモニタリング機能を使用時は，2つのインターフェースの合計伝送速度が115200bps以内で使用可能 | ||
| データ形式 | スタートビット | 1 | |
| データビット | 7/8 | ||
| パリティビット | 1（垂直パリティ）／なし | ||
| ストップビット | 1/2 | ||
| アクセスサイクル | MELSECコミュニケーションプロトコル交信 | 装着局シーケンサCPUのEND処理時に1要求分を処理 *処理に要するスキャン回数／リンクスキャン回数は，要求内容により異なる | |
| 通信プロトコル交信 | 送受信ともに，専用命令による実行要求時 | ||
| 無手順プロトコル交信 | 送信は送信要求ごとに実行 受信は常時可 | ||
| 双方向プロトコル交信 | 送信は送信要求ごとに実行 受信は常時可 | ||
| エラー検出 | パリティチェック | 全プロトコル対象，あり時は奇数／偶数をパラメータで選択 | |
| サムチェックコード | MCプロトコル／双方向プロトコル用は，パラメータで選択 通信プロトコル用は，選択するプロトコルでサムチェックコードの有無が決まる 無手順プロトコル用は，ユーザ登録フレームで選択 | ||
| 伝送制御 | RS-232 | DTR/DSR制御 | 可 |
| RS/CS制御 | 可 | ||
| CD信号制御 | 可 | ||
| DC1/DC3(Xon/Xoff)制御 | 可 | ||
| DC2/DC4制御 | 可 | ||
| 回線構成（相手機器側：CPUユニット側） | RS-232 | MELSECコミュニケーションプロトコル | 1:1 |
| 通信プロトコル | 1:1 | ||
| 無手順プロトコル | 1:1 | ||
| 双方向プロトコル | 1:1 | ||
| 伝送距離 | RS-232 | 最大15m | |
| 入出力占有点数 | 32点（I/O割付：インテリ 32点） | ||
| DC5V内部消費電流 | 0.26A | ||
| 外形寸法 | 高さ(H) | 98mm | |
| 幅(W) | 27.4mm | ||
| 奥行き(D) | 90mm | ||
| 質量 | 0.20kg | ||
製品仕様
| インタフェース | CH.1 | RS-422/485準拠（ツーピース突込み端子台） | |
|---|---|---|---|
| CH.2 | RS-422/485準拠（ツーピース突込み端子台） | ||
| 通信方式 | 回線 | 全二重通信／半二重通信 | |
| MELSECコミュニケーションプロトコル交信 | 半二重通信 | ||
| 通信プロトコル交信 | 全二重通信／半二重通信 | ||
| 無手順プロトコル交信 | 全二重通信／半二重通信 | ||
| 双方向プロトコル交信 | 全二重通信／半二重通信 | ||
| 同期方式 | 調歩同期方式 | ||
| 伝送速度 | 50，300，600，1200，2400，4800，9600，14400，19200，28800，38400，57600，115200，230400bps ・230400bpsはCH1側のみ使用可能（CH2側では使用不可） ・2つのインタフェースの合計伝送速度が230400bps以内で使用可能 ・送受信データモニタリング機能を使用時は，2つのインターフェースの合計伝送速度が115200bps以内で使用可能 | ||
| データ形式 | スタートビット | 1 | |
| データビット | 7/8 | ||
| パリティビット | 1（垂直パリティ）／なし | ||
| ストップビット | 1/2 | ||
| アクセスサイクル | MELSECコミュニケーションプロトコル交信 | 装着局シーケンサCPUのEND処理時に1要求分を処理 *処理に要するスキャン回数／リンクスキャン回数は，要求内容により異なる | |
| 通信プロトコル交信 | 送受信ともに，専用命令による実行要求時 | ||
| 無手順プロトコル交信 | 送信は送信要求ごとに実行 受信は常時可 | ||
| 双方向プロトコル交信 | 送信は送信要求ごとに実行 受信は常時可 | ||
| エラー検出 | パリティチェック | 全プロトコル対象，あり時は奇数／偶数をパラメータで選択 | |
| サムチェックコード | MCプロトコル／双方向プロトコル用は，パラメータで選択 通信プロトコル用は，選択するプロトコルでサムチェックコードの有無が決まる 無手順プロトコル用は，ユーザ登録フレームで選択 | ||
| 伝送制御 | RS-422/485 | DTR/DSR制御 | 否 |
| RS/CS制御 | 否 | ||
| CD信号制御 | 否 | ||
| DC1/DC3(Xon/Xoff)制御 | 可 | ||
| DC2/DC4制御 | 可 | ||
| 回線構成（相手機器側：CPUユニット側） | RS-422/485 | MELSECコミュニケーションプロトコル | 1:1，1:n，m:n（n，m+nの合計は最大32） |
| 通信プロトコル | 1:1，n:1（nは最大32） | ||
| 無手順プロトコル | 1:1，1:n，n:1（nは最大32） | ||
| 双方向プロトコル | 1:1 | ||
| 伝送距離 | RS-422/485 | 最大1200m（総延長距離） | |
| 入出力占有点数 | 32点（I/O割付：インテリ 32点） | ||
| DC5V内部消費電流 | 0.39A | ||
| 外形寸法 | 高さ(H) | 98mm | |
| 幅(W) | 27.4mm | ||
| 奥行き(D) | 90mm | ||
| 質量 | 0.20kg | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
85,866円 ( 94,453円 ) | 在庫品1日目当日出荷可能 |
85,866円 ( 94,453円 ) | 在庫品1日目当日出荷可能 |
85,866円 ( 94,453円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
MELSEC-Qシリーズ シリアルコミュニケーションユニット。
【特長】
・最高230.4kbpsの速度、最大960ワード（MCプロトコル交信時）の高速大容量通信が可能。
・外部機器が定める通信プロトコルでのデータ授受を行うために、無手順プロトコルによる通信が可能。
【用途】
・外部機器からのシーケンサ内データの読み出し／書き出し。
