三菱電機

MELSEC-Qシリーズ シーケンサCPU（ユニバーサルモデル）

MELSEC-Qシリーズ シーケンサCPU（ユニバーサルモデル）
  • 種類
    ビルディングブロック
  • 入出力デバイス点数 (点)
    8192
  • USB
    ○
  • 計算機リンク
    ×
  • CC-Link
    ×
  • EFI
    ×
  • 電源に関する特記事項
    無
  • CE
    ○
  • UL
    ○

ご注意

  • 商品画像は代表画像を掲載しています。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が17型番あります。
    数量：

    商品情報

    この商品の特長

    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像

    プログラム容量（ステップ）

    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像

    ユニバーサルモデル高速タイプQCPU

    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像

    Ethernetポート

    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像

    USBポート

    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像

    CPU

    • 基本演算処理速度（LD命令） : 1.9ns
    • プログラム容量 : 最大260Kステップ
    • 定周期割込みプログラム（最小間隔） : 100μs
    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像
    • SDメモリーカードスロット
    • データロギング機能
    • ブート運転
    • バックアップ / リストア
    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像

    セキュリティ機能強化。最大32文字のファイルパスワードを設定可能。

    MELSEC-Q シーケンサCPU（ユニバーサルモデル）:関連画像
    • カセット接続用コネクタ。
    • CPUユニット標準RAM拡張用（8Mバイトまで）。
    • SDメモリカードと同時使用可能。
    • ファイルレジスタ連続アクセス可能。

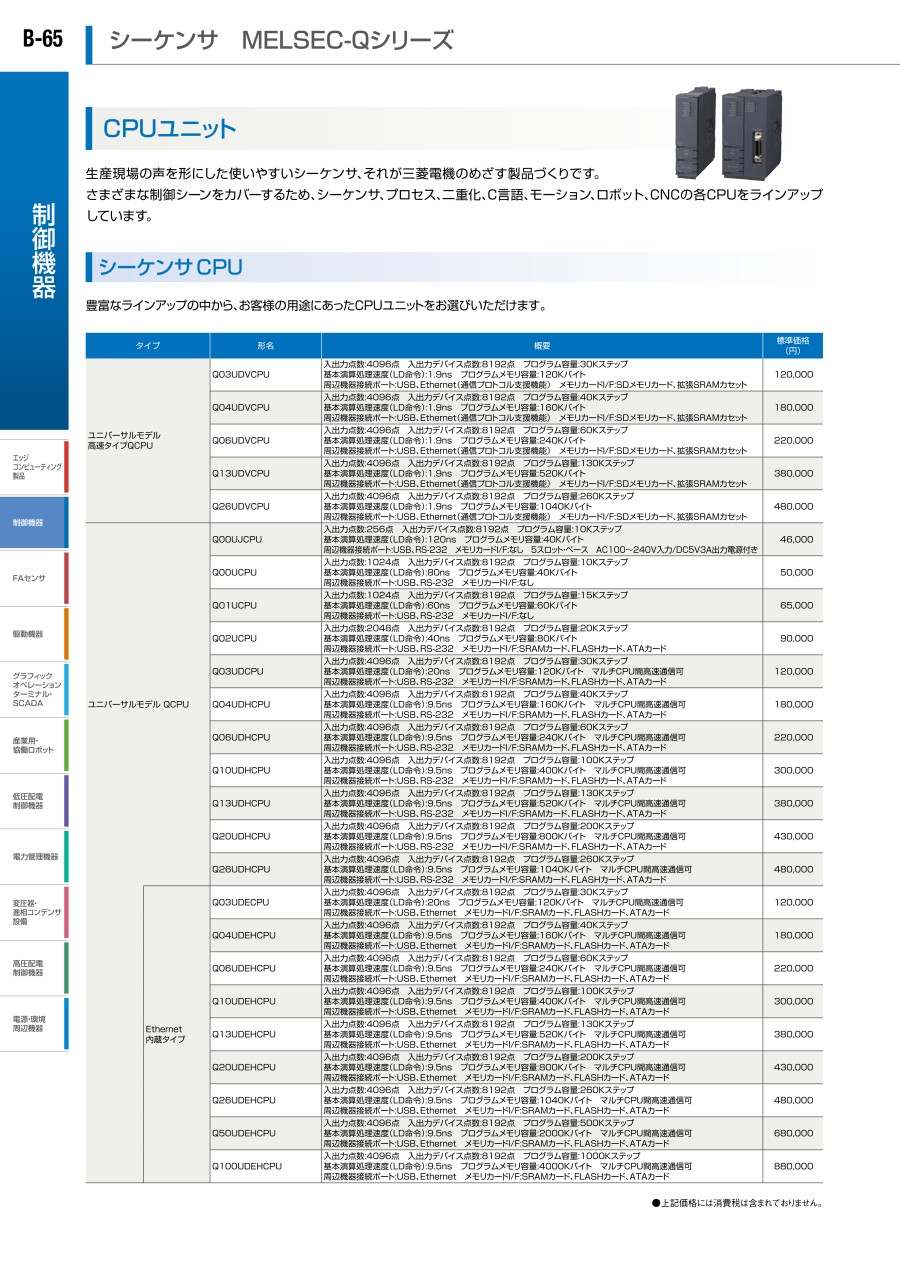

    型番リスト

    表示件数
  • 1
    • 型番
    Q00UCPU
    Q00UJCPU
    Q01UCPU
    Q02UCPU
    Q03UDECPU
    Q04UDHCPU
    Q06UDEHCPU
    Q10UDEHCPU
    Q10UDHCPU
    Q13UDEHCPU
    Q13UDHCPU
    Q20UDEHCPU
    Q20UDHCPU
    Q26UDEHCPU
    Q26UDHCPU
    Q50UDEHCPU
    Q100UDEHCPU

    最大入出力点数

    (点)

    プログラム容量

    (kステップ)

    RS232

    Ethernet

    基本命令処理速度（LD命令）

    (μs)

    備考

    		RoHS?最小発注数量
    1024
    10
    ○
    ×
    0.08
    基本命令処理速度(LD X0):80ns プログラムメモリ容量:40kバイト 周辺機器接続ポート:USB,RS232
    10
    1個
    256
    10
    ○
    ×
    0.12
    基本命令処理速度(LD X0):120ns 周辺機器接続ポート:USB RS232 ベース:5スロット 電源:AC100～240V入力/DC5V 3A出力
    10
    1個
    1024
    15
    ○
    ×
    0.06
    基本命令処理速度(LD X0):60ns プログラムメモリ容量:60kバイト 周辺機器接続ポート:USB,RS232
    10
    1個
    2048
    20
    ○
    ×
    0.04
    基本命令処理時間,浮動小数点演算処理時間,ファイルレジスタへのアクセス処理時間が,従来よりもさらに高速,レジスタ演算間(転送命令)処理の高速化も実現
    10
    1個
    4096
    30
    ×
    ○
    0.02
    基本命令処理速度(LD X0):20ns プログラムメモリ容量:120kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    10
    1個
    4096
    40
    ○
    ×
    0.0095
    基本命令処理時間,浮動小数点演算処理時間,ファイルレジスタへのアクセス処理時間が,従来よりもさらに高速,レジスタ演算間(転送命令)処理の高速化も実現
    -
    1個
    4096
    60
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:240kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    10
    1個
    4096
    100
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:400kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    10
    1個
    4096
    100
    ○
    ×
    0.0095
    基本命令処理時間,浮動小数点演算処理時間,ファイルレジスタへのアクセス処理時間が,従来よりもさらに高速,レジスタ演算間(転送命令)処理の高速化も実現
    6
    1個
    4096
    130
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:520kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    6
    1個
    4096
    130
    ○
    ×
    0.0095
    基本命令処理時間,浮動小数点演算処理時間,ファイルレジスタへのアクセス処理時間が,従来よりもさらに高速,レジスタ演算間(転送命令)処理の高速化も実現
    10
    1個
    4096
    200
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:800kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    6
    1個
    4096
    200
    ○
    ×
    0.0095
    基本命令処理時間,浮動小数点演算処理時間,ファイルレジスタへのアクセス処理時間が,従来よりもさらに高速,レジスタ演算間(転送命令)処理の高速化も実現
    6
    1個
    4096
    260
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:1040kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    6
    1個
    4096
    260
    ○
    ×
    0.0095
    基本命令処理時間,浮動小数点演算処理時間,ファイルレジスタへのアクセス処理時間が,従来よりもさらに高速,レジスタ演算間(転送命令)処理の高速化も実現
    6
    1個
    4096
    500
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:2000kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    6
    1個
    4096
    1000
    ×
    ○
    0.0095
    基本命令処理速度(LD X0):9.5ns プログラムメモリ容量:4000kバイト マルチCPU間高速通信可 周辺機器接続ポート:USB, Ethernet
    6
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    47,048円
    ( 51,753円 )
    在庫品1日目当日出荷可能
    42,528円
    ( 46,781円 )
    在庫品1日目当日出荷可能
    62,757円
    ( 69,033円 )
    在庫品1日目当日出荷可能
    85,866円
    ( 94,453円 )
    在庫品1日目当日出荷可能
    119,800円
    ( 131,780円 )
    在庫品1日目当日出荷可能
    168,000円
    ( 184,800円 )
    2日目
    189,000円
    ( 207,900円 )
    在庫品1日目当日出荷可能
    208,000円
    ( 228,800円 )
    1日目
    299,780円
    ( 329,758円 )
    4日目
    351,275円
    ( 386,403円 )
    5日目
    344,993円
    ( 379,492円 )
    4日目
    394,458円
    ( 433,904円 )
    4日目
    390,004円
    ( 429,004円 )
    4日目
    422,907円
    ( 465,198円 )
    4日目
    436,164円
    ( 479,780円 )
    4日目
    551,193円
    ( 606,312円 )
    5日目
    715,356円
    ( 786,892円 )
    5日目
  • 1

    • 詳細情報

    基本情報

    三菱電機PLC（CPUユニット）で高精度シーケンサ。
    【特長】
    ・MELSEC-Qシリーズの新世代シーケンサが、「ユニバーサルモデル ：QnU」。
    ・命令処理速度の向上。
    ・デバイス容量の拡大。
    ・標準的なインターフェースの採用。
    【用途】
    ・システム構築に便利。

    ご注意

    • 商品画像は代表画像を掲載しています。
    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
