MELSEC-Qシリーズ C言語コントローラユニット
- 数量スライド割引
- 通常単価(税別)
- 269,800円～498,000円
- 税込単価
- 296,780円～547,800円
三菱汎用シーケンサ。【特長】・C言語CPU（C言語コントローラユニット）。【用...
詳細情報を確認するご注意
- 商品画像は代表画像を掲載しています。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が3型番あります。
商品情報
MELSEC-Qシリーズ C言語CPU（C言語コントローラユニット）の仕様
Q06CCPU-V
Q06CCPU-V イメージ
製品仕様
| ソフトウェア仕様 | |||
|---|---|---|---|
| OS | VxWorks Version 5.4 | ||
| プログラム言語 | C言語（C／C++） | ||
| ハードウェア仕様 | |||
| エンディアン形式 | リトルエンディアン | ||
| ユーザファイル容量 （ユーザファイル格納用） | 標準ROM | 6Mバイト | |
| コンパクトフラッシュカード | 使用するコンパクトフラッシュカードによる（最大1Gバイト） | ||
| ワークRAM（OS, ドライバ, ユーザプログラム実行用） | 64Mバイト | ||
| バッテリバックアップRAM | 128Kバイト | ||
| コンパクトフラッシュカード部 | インタフェース | TYPE I （最大1Gバイト） TYPE II カードは使用不可 モデムカードなどのI/Oカードは使用不可 | |
| 電源供給 | DC+3.3V, 最大150mA | ||
| Ethernet部 | チャンネル数 | 1チャンネル | |
| インタフェース | 10BASE-T／100BASE-TX | ||
| 通信方式 | 全二重／半二重通信モード | ||
| データ伝送速度 | 10Mbps（10BASE-T）／100Mbps（100BASE-TX） | ||
| 伝送方法 | ベースバンド | ||
| カスケード接続段数 | 最大4段（10BASE-T）／最大2段（100BASE-TX） | ||
| 最大セグメント長 | 100m | ||
| 外部配線適合コネクタ | RJ45 | ||
| サポート機能 | オートネゴシエーション機能（通信速度／通信方式自動認識） | ||
| RS-232部 | インタフェース | RS-232準拠 | |
| 通信方式 | 全二重通信／半二重通信 | ||
| 同期方式 | 調歩同期方式 | ||
| 伝送速度 | 9600, 14400, 19200, 28800, 38400, 57600, 115200bps | ||
| 伝送距離 | 最大15m | ||
| データ形式 | スタートビット | 1 | |
| データビット | 7/8 | ||
| パリティビット | 1（垂直パリティ）／なし | ||
| ストップビット | 1/2 | ||
| パリティチェック | あり（偶数／奇数）／なし | ||
| サムチェックコード | あり／なし | ||
| 伝送制御 | フロー制御（RS・CS制御） | ||
| 外部配線適合コネクタ | 9ピンDサブ（オス）ネジ止めタイプ | ||
| 入出力点数 | 4096点（X／Y0～FFF） | ||
| 時計機能 | - | 年, 月, 日, 時, 分, 秒, 曜日（うるう年自動判別） | |
| 電源ON時の時計制度 | VxWorksのPOSIX Clockの精度 動作プログラムにより, 精度が変化する場合があります。 | ||
| 電源OFF時の時計精度 | 日差：-10.89～+8.64s（0～55℃） 日差：-4.32～+5.25s（25℃） 電源投入時に, さらに-0.5～+0.5sの誤差が生じる場合があります。 | ||
| 許容瞬停時間 | 電源ユニットによる | ||
| DC5V内部消費電流 | 0.75A | ||
| 外形寸法 | 高さ（H） | 98mm | |
| 幅（W） | 27.4mm | ||
| 奥行き（D） | 89.3mm | ||
| 質量 | 0.17kg | ||
製品仕様
| 使用周囲温度 | 0～55℃ | ||
|---|---|---|---|
| 保存周囲温度 | -25～75℃ | ||
| 使用周囲湿度 | 5～95%RH, 結露なきこと | ||
| 保存周囲湿度 | 5～95%RH, 結露なきこと | ||
| 耐振動 | JIS B 3502, IEC61131-2 に適合 | 断続的な振動がある場合 | 周波数：5～8.4Hz, 片振幅：3.5mm 周波数：8.4～150Hz, 定加速度：9.8m/s2 掃引回数：X, Y, Z各方向10回 |
| 連続的な振動がある場合 | 周波数：5～8.4Hz, 片振幅：1.75mm 周波数：8.4～150Hz, 定加速度：4.9m/s2 | ||
| 耐衝撃 | JIS B 3502, IEC 61131-2 に適合 （147m/s2, XYZ3方向各3回） | ||
| 使用雰囲気 | 腐食性ガスがないこと | ||
| 使用標高 | 0～2000m | ||
| 設置場所 | 制御盤内 | ||
| オーバボルテージカテゴリ | II以下 | ||
| 汚染度 | 2以下 | ||
| 装置クラス | Class I | ||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
269,800円 ( 296,780円 ) | 5日目 |
498,000円 ( 547,800円 ) | 5日目 |
498,000円 ( 547,800円 ) | 5日目 |
詳細情報
基本情報
三菱汎用シーケンサ。
【特長】
・C言語CPU（C言語コントローラユニット）。
【用途】
・中規模シーケンス制御。
ご注意
- 商品画像は代表画像を掲載しています。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

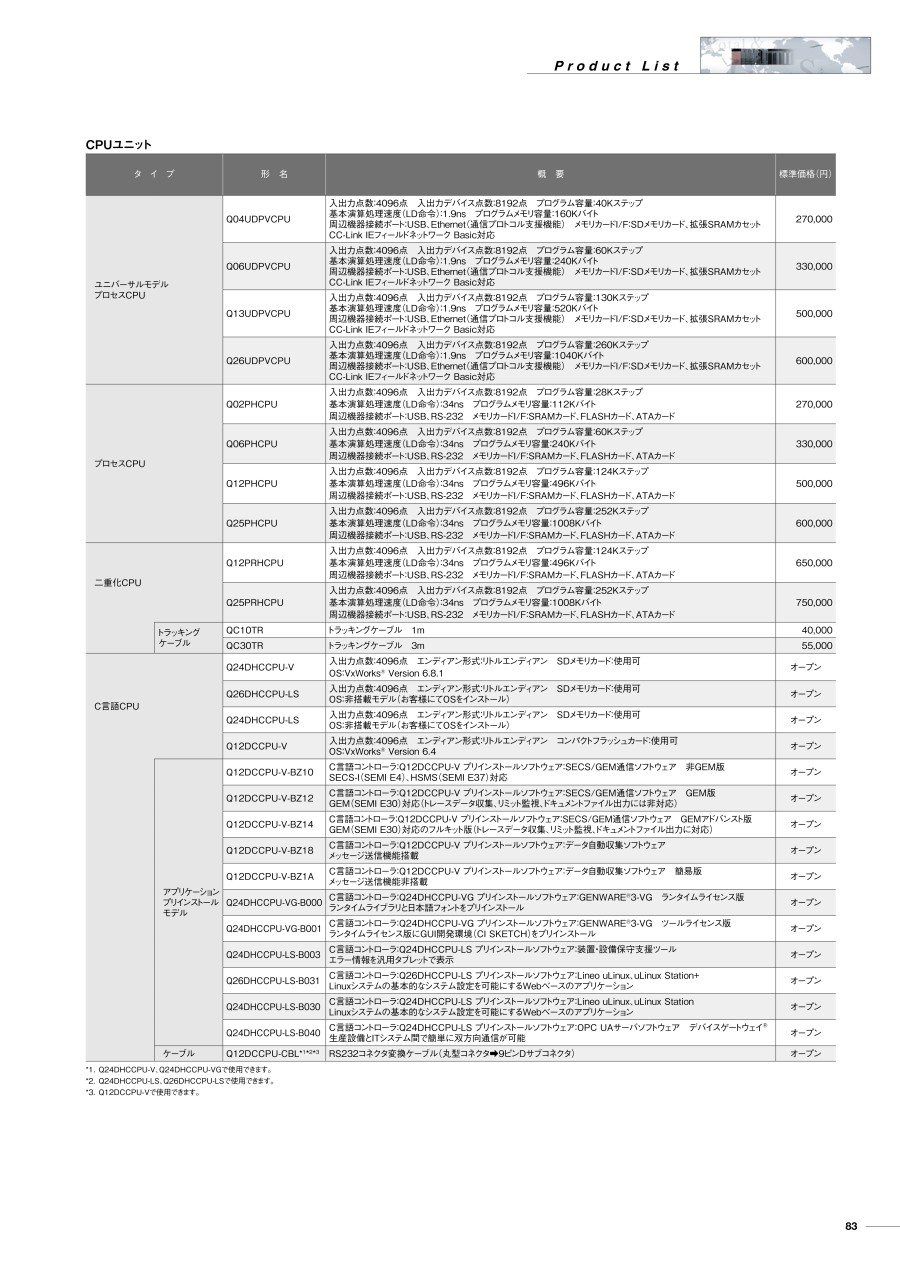

カタログ
