商品情報
型番リスト
詳細情報
カタログ

商品情報

高速性、高機能と拡張性を考える

FX3Uシリーズの外観

製品仕様

制御規模 : 16～384点（CC-Link、AnyWireのリモートI / O構成時）
基本ユニット : 16 / 32 / 48 / 64 / 80 / 128点
第3世代のマイクロシーケンサ。スピード、容量、性能、機能を持つ新たな高性能機。
業界最高水準の高速処理や位置決めなど内蔵機能を大幅強化。
リモートI / Oを含め、最大入出力384点の制御点数を実現。FX2N用の豊富な特殊増設機器を接続可能。

FX3U基本ユニットの外観

FX3U-16シリーズ

FX3U-32シリーズ

FX3U-48シリーズ

FX3U-64シリーズ

FX3U-80シリーズ

FX3U-128シリーズ

FX3U-32MR / UA1

型番リスト

表示件数

型番

入出力点数

(点)

入力点数

(点)

出力点数

(点)

入力仕様

出力仕様

プログラム容量

(kステップ)

RS232

USB

Ethernet

計算機リンク

CC-Link

EFI

AC電源/DC電源

消費電力

(W)

UL、CUL規格

KC規格

備考

RoHS?

最小発注数量

16	8	8	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
16	8	8	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
16	8	8	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
16	8	8	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
16	8	8	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
16	8	8	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
32	16	16	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
32	16	16	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
32	16	16	AC100V	リレー	64	○	○	○	○	○	×	AC100～240V	○	35	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
32	16	16	DC24V シンク/ソース	トライアック	64	○	○	○	○	○	×	AC100～240V	○	35	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
32	16	16	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
32	16	16	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
32	16	16	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
32	16	16	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
48	24	24	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
48	24	24	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
48	24	24	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
48	24	24	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
48	24	24	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
48	24	24	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
64	32	32	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
64	32	32	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
64	32	32	AC100V	リレー	-	-	-	-	-	-	-	-	-	-	○	○	-	AC電源・AC100V入力タイプ	6	1個
64	32	32	DC24V シンク/ソース	トライアック	64	○	○	○	○	○	×	AC100～240V	○	45	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
64	32	32	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
64	32	32	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
64	32	32	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
64	32	32	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
80	40	40	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
80	40	40	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
80	40	40	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
80	40	40	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	DC24V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
80	40	40	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
80	40	40	DC24V シンク/ソース	トランジスタ(ソース)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	6	1個
128	64	64	DC24V シンク/ソース	リレー	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
128	64	64	DC24V シンク/ソース	トランジスタ(シンク)	64	○	○	○	○	○	×	AC100～240V	○	-	-	-	制御規模:16～384(CC-Link I/O含む)点(基本ユニット:16/32/48/64/80/128点)第3世代のマイクロシーケンサ｡スピード､容量､性能､機能を持つ新たな高性能機・リモートI/Oを含め､最大入出力384点の制御点数を実現｡FX2N用の豊富な特殊増設機器を接続可能	-	10	1個
128	64	64	DC24V シンク/ソース	トランジスタ（ソース）	-	-	-	-	-	-	-	-	-	-	○	○	-	AC電源・DC入力タイプ	6	1個

通常単価(税別) (税込単価)	通常出荷日

36,049円 ( 39,654円 )	在庫品1日目当日出荷可能
36,049円 ( 39,654円 )	在庫品1日目当日出荷可能
36,049円 ( 39,654円 )	在庫品1日目当日出荷可能
36,049円33,165円 ( 36,482円 )	5日目
31,859円 ( 35,045円 )	在庫品1日目当日出荷可能
36,049円 ( 39,654円 )	5日目
52,634円 ( 57,897円 )	在庫品1日目当日出荷可能
52,634円 ( 57,897円 )	在庫品1日目当日出荷可能
63,024円 ( 69,326円 )	在庫品1日目当日出荷可能
63,024円 ( 69,326円 )	5日目
52,634円 ( 57,897円 )	在庫品1日目当日出荷可能
52,086円 ( 57,295円 )	5日目
49,800円 ( 54,780円 )	在庫品1日目当日出荷可能
52,086円 ( 57,295円 )	5日目
68,845円 ( 75,730円 )	在庫品1日目当日出荷可能
64,886円 ( 71,375円 )	在庫品1日目当日出荷可能
68,845円 ( 75,730円 )	在庫品1日目当日出荷可能
68,845円61,960円 ( 68,156円 )	5日目
63,127円 ( 69,440円 )	在庫品1日目当日出荷可能
68,845円61,960円 ( 68,156円 )	5日目
78,235円 ( 86,059円 )	在庫品1日目当日出荷可能
72,800円 ( 80,080円 )	在庫品1日目当日出荷可能
90,400円 ( 99,440円 )	19日目
90,400円 ( 99,440円 )	19日目
78,235円 ( 86,059円 )	在庫品1日目当日出荷可能
78,235円70,411円 ( 77,452円 )	5日目
72,800円 ( 80,080円 )	在庫品1日目当日出荷可能
78,235円 ( 86,059円 )	5日目
90,899円 ( 99,989円 )	5日目
90,986円 ( 100,085円 )	在庫品1日目当日出荷可能
90,899円 ( 99,989円 )	5日目
90,899円 ( 99,989円 )	5日目
90,899円 ( 99,989円 )	在庫品1日目当日出荷可能
90,899円 ( 99,989円 )	5日目
109,495円 ( 120,445円 )	在庫品1日目当日出荷可能
109,605円 ( 120,566円 )	在庫品1日目当日出荷可能
119,842円 ( 131,826円 )	5日目

詳細情報

基本情報

基本情報

三菱電機PLC（CPUユニット）のマイクロシーケンサ。
【特長】
・第3世代。
・高速処理や位置決めなど内蔵機能を大幅強化。
・スピード、容量、性能、機能を持つ新たな高性能機。
【用途】
・小規模シーケンス制御に便利。
"【合わせ買い推奨商品】"。
・FXシリーズ対応ケーブルはこちら。
・FXシリーズ対応ケーブル（ミスミオリジナルコネクタ使用）はこちら。
・その他FXシリーズ用ケーブルはこちら

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

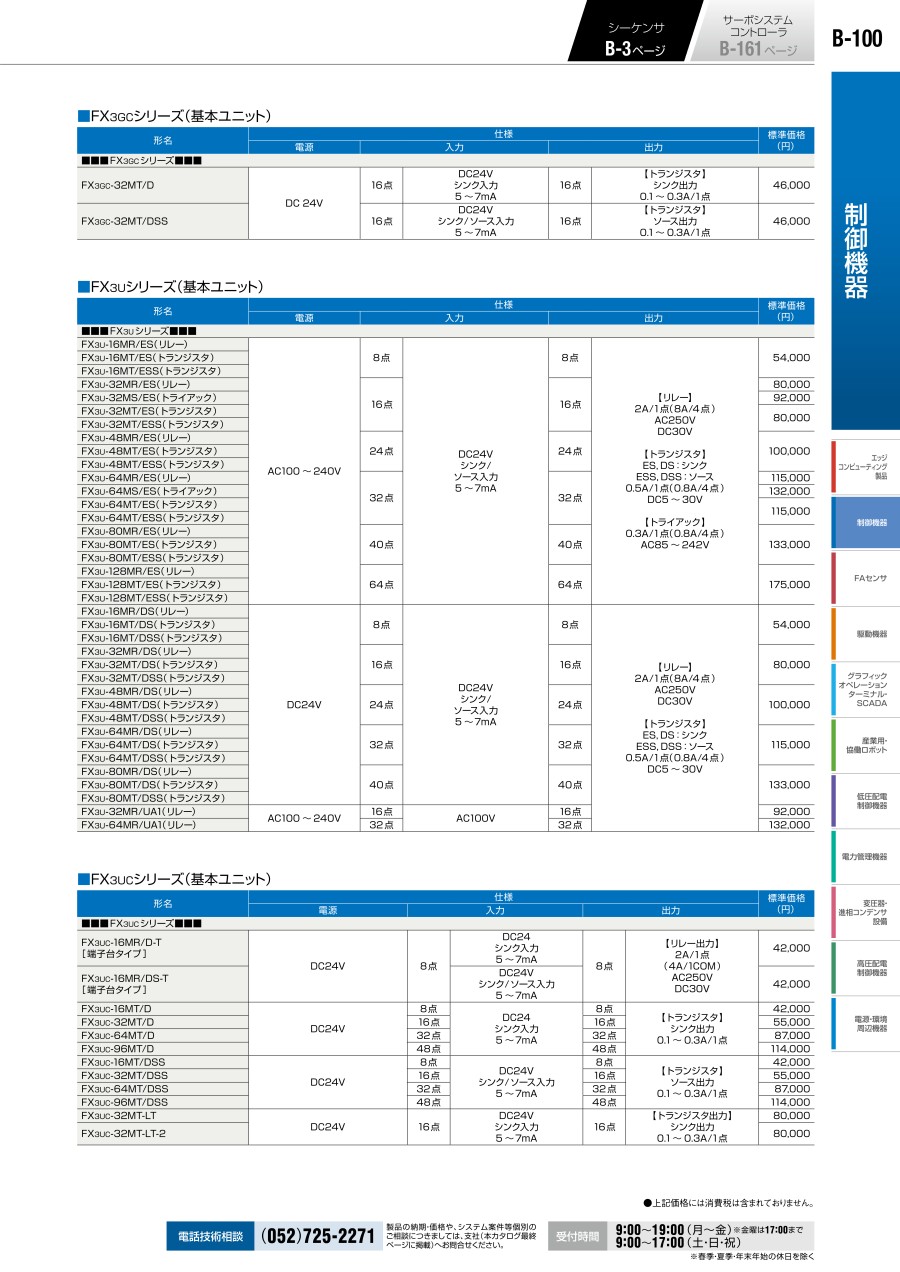

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱電機エンジニアリング
PLC用コネクタ／端子台変換ユニット
三菱PLC用コネクタ/端子台変換ユニットで省配線・省工数！(ネジ式)
三菱電機エンジニアリング
PLC対応ケーブル（PLC⇔端子台間接続用）
PLC⇔コネクタ変換ユニット間用専用ケーブルを各種ご用意！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
