三菱電機

MELSEC-F アナログ入力ユニット

MELSEC-F アナログ入力ユニット
通常単価(税別)
8,643円～43,791円
税込単価
9,507円～48,170円
通常出荷日：在庫品1日目当日出荷可能

アナログ入力ユニット。【特長】・アナログ入力ボード:電圧入力と電流入力を混合使用可能。シーケンサ内蔵形...

詳細を確認
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

MELSEC-Fシリーズ アナログ出力

三菱電機

MELSEC-Fシリーズ アナログ出力
通常価格(税別)： 7,876円 (税込価格：8,664円)

通常出荷日：在庫品1日目

よく一緒に見られています

MELSEC iQ-F アナログ入力（入出力）ユニット

三菱電機

MELSEC iQ-F アナログ入力（入出力）ユニット
通常価格(税別)： 30,200円 (税込価格：33,220円)

通常出荷日：在庫品1日目

未確定：候補が4型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

FX3G-2AD-BD

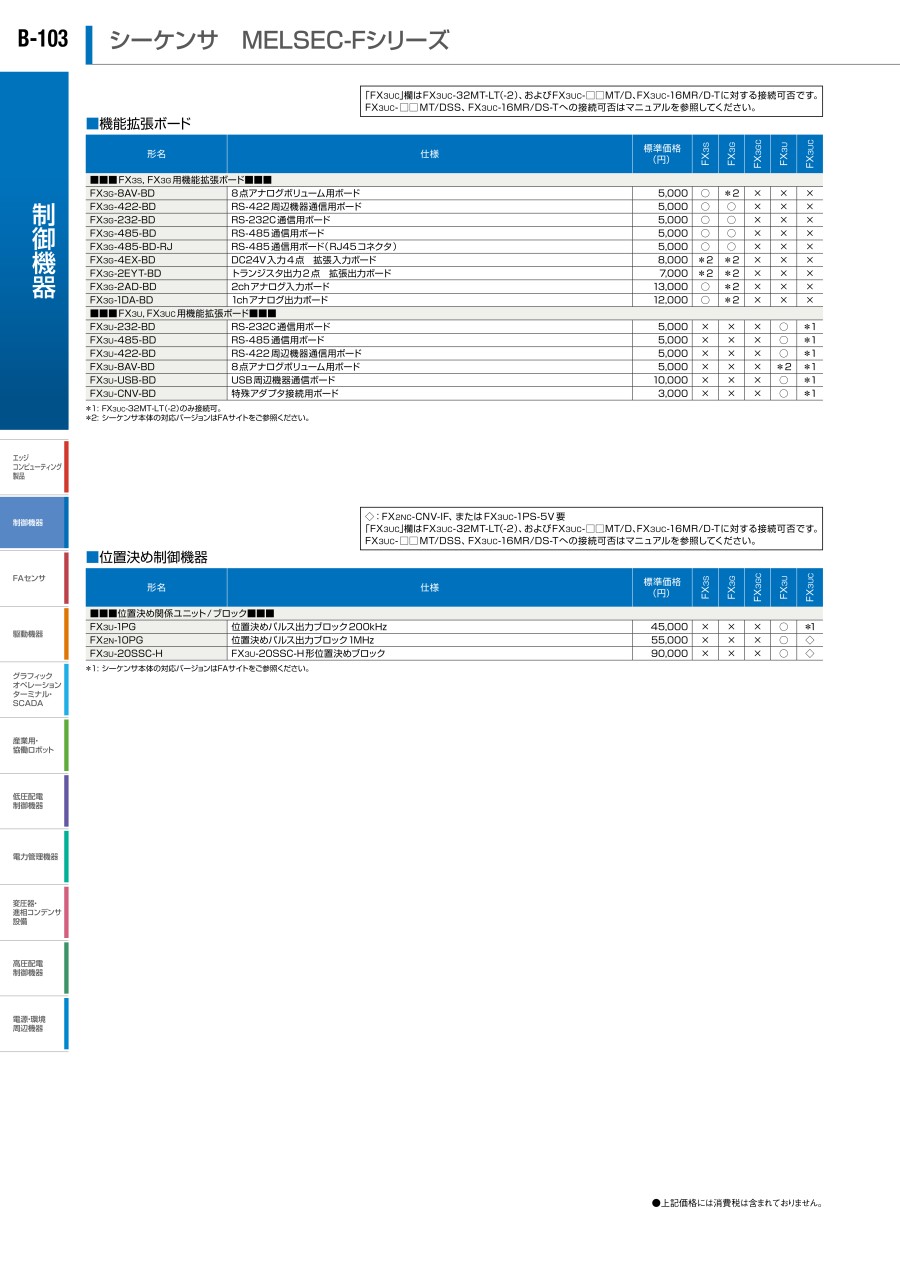

MELSEC-F アナログ入力:関連画像

商品画像

  • FX3S、FX3G（V1.10以降）シーケンサに内蔵できる、2チャンネルのアナログ入力ボード。
  • シーケンサ内蔵形のため取付け場所が必要ない。
  • 電圧入力と電流入力を混合使用可能。

製品仕様

アナログ入力アナログ入力範囲電圧入力DC0V～10V(入力抵抗198.7kΩ)
電流入力DC4mA～20mA(入力抵抗250Ω)
入力チャンネル数2チャンネル
絶対最大入力電圧入力-0.5V、＋15V
電流入力-2mA、＋30mA
入力特性・電圧入力と電流入力が混在使用できます。
・入力特性は調整できません。
ディジタル出力電圧入力12bitバイナリ
電流入力11bitバイナリ
分解能電圧入力2.5mV(10V×1/4000)
電流入力8μA(16mA×1/2000)
総合精度電圧入力周囲温度25℃±5℃：フルスケール10Vに対し±0.5%(±50mV)
周囲温度0℃～55℃：フルスケール10Vに対し±1.0%(±100mV)
電流入力周囲温度25℃±5℃：フルスケール16mAに対し±0.5%(±80μA)
周囲温度0℃～55℃：フルスケール16mAに対し±1.0%(±160μA)
A/D変換時間180μs(データの更新は毎演算周期)
絶縁方式アナログ入力部とシーケンサ間，各チャンネル間ともに非絶縁
入出力占有点数0点(シーケンサの最大入出力点数とは関係ありません)
適用シーケンサFX3S，FX3G(V1.10以降)
FX3S接続時、機能拡張ボードとFX3S-CNV-ADPの併用はできません。
周囲温度0～55℃・・・・・動作時 -20～70℃・・・・・保存時
相対湿度5～95%RH(結露しないこと)・・・・・動作時
耐振動DINレール取付時周波数：10～57Hz片振幅：0.035mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：4.9m/s2　X,Y,Z各方向10回(合計各80分)
直接取付時周波数：10～57Hz片振幅：0.075mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：9.8m/s2　X,Y,Z各方向10回(合計各80分)
耐衝撃147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回
耐ノイズノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる
耐電圧アナログ入力部とシーケンサ本体間は非絶縁
(耐電圧試験は行わないでください)
絶縁抵抗アナログ入力部とシーケンサ本体間は非絶縁
(絶縁抵抗試験は行わないでください)
使用雰囲気腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
使用高度2,000m以下
大気圧以上に加圧した環境の下では使用できません。故障する可能性があります。

FX3U-4AD

MELSEC-F アナログ入力:関連画像

商品画像

  • 分解能15bitバイナリ+符号1bit(電圧)，14bitバイナリ+符号1bit(電流)の高精度のアナログ入力ブロック。
  • 4チャンネルの電圧入力（DC-10V～10V)、または電流入力（DC-20mA～+20mA, DC4mA～20mA)が可能。
  • 各チャンネルごとに電圧、または電流入力が指定可能。
  • BFMのデータ転送速度が従来に比べ最大4～5倍速い仕様。
  • 500μs/chの高速AD変換を実現。
  • ディジタルフィルタ機能やピーク値ホールド機能などの多彩な機能を搭載。

製品仕様

アナログ入力アナログ入力範囲電圧入力DC-10V～+10V(入力抵抗200kΩ)
電流入力DC-20mA～+20mA，DC4mA～20mA(入力抵抗250Ω)
入力チャンネル数4チャンネル
絶対最大入力電圧入力±15V
電流入力±30mA
入力特性各チャンネルごとに、入力モード(電圧/電流入力)が設定できます。
ディジタル出力電圧入力15bitバイナリ＋符号1bit
電流入力14bitバイナリ＋符号1bit
分解能電圧入力0.32mV(20V×1/64000)
2.5mV(20V×1/8000)
電流入力1.25μA(40mA×1/32000)
5.00μA(40mA×1/8000)
総合精度電圧入力周囲温度25℃±5℃：フルスケール20Vに対し±0.3%(±60mV)
周囲温度0℃～55℃：フルスケール20Vに対し±0.5%(±100mV)
電流入力周囲温度25℃±5℃：フルスケール40mAに対し±0.5%(±200μA)，4mA～20mA入力時も同様(±200μA)
周囲温度0℃～55℃：フルスケール40mAに対し±1%(±400μA)，4mA～20mA入力時も同様(±400μA)
A/D変換時間500μs×使用チャンネル数
(1チャンネル以上ディジタルフィルタ使用時は、5ms×使用チャンネル数)
絶縁方式・アナログ入力部とシーケンサ間は、ホトカプラにより絶縁
・アナログ入力部と電源間は、DC/DCコンバータにより絶縁
・各チャンネル間は、非絶縁
入出力占有点数8点(入力，出力どちらでカウントしてもよい)
適用シーケンサFX5U，FX5UC，FX3U(Ver.2.20以降)，FX3UC(FX3UC-32MT-LTはVer.1.30以降)
＜FX5U CPUユニットへの接続について＞
FX5U CPUユニットへの接続は、FX5-CNV-BUSが必要です。
＜FX5UC CPUユニットへの接続について＞
FX5UC CPUユニットへの接続は、FX5-CNV-BUSまたはFX5-CNV-BUSCが必要です。
＜コネクタタイプシーケンサへの接続について＞
FX3UCへの接続は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。
質量0.2kg
電源DC5V 110mA(シーケンサからの内部給電)
DC24V ±10% 90mA(外部給電)
周囲温度0～55℃・・・・・動作時 -25～75 ℃・・・・・保存時
相対湿度5～95%RH(結露しないこと)・・・・・・動作時
耐振動DINレール取付時周波数：10～57Hz片振幅：0.035mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：4.9m/s2　X,Y,Z各方向10回(合計各80分)
直接取付時周波数：10～57Hz片振幅：0.075mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：9.8m/s2　X,Y,Z各方向10回(合計各80分)
耐衝撃147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回
耐ノイズノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる
耐電圧全端子一括とアース端子間：AC500V 1分間
絶縁抵抗全端子一括とアース端子間：DC500V絶縁抵抗計にて5MΩ以上
接地D種接地（接地抵抗：100Ω以下）＜強電系との共通接地は不可＞
接地は、専用接地または共用接地してください。
使用雰囲気腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
使用高度2000m以下
大気圧以上に加圧した環境下では使用できません。故障する可能性があります。

FX3U-4AD-ADP

MELSEC-F アナログ入力:関連画像

商品画像

  • 分解能12bitバイナリ（電圧）、11bitバイナリ（電流）の高精度のアナログ入力アダプタ。
  • 4チャンネルの電圧入力（DC0～10V）、または電流入力（DC4～20mA）が可能。
  • 各チャンネルごとに電圧、または電流入力が指定可能。
  • プログラムレス（専用命令なし）でデータ転送が可能。

製品仕様

アナログ入力アナログ入力範囲電圧入力DC0V～10V(入力抵抗194kΩ)
電流入力DC4mA～20mA(入力抵抗250Ω)
入力チャンネル数4チャンネル
絶対最大入力電圧入力-0.5V，+15V
電流入力-2mA，+30mA
入力特性各チャンネルごとに、入力モード(電圧/電流入力)が設定できます。
ディジタル出力電圧入力12bitバイナリ
電流入力11bitバイナリ
分解能電圧入力2.5mV(10V×1/4000)
電流入力10μA(16mA×1/1600)
総合精度電圧入力周囲温度25℃±5℃：フルスケール10Vに対し±0.5%(±50mV)
周囲温度0℃～55℃：フルスケール10Vに対し±1.0%(±100mV)
電流入力周囲温度25℃±5℃：フルスケール16mAに対し±0.5%(±80μA)
周囲温度0℃～55℃：フルスケール16mAに対し±1.0%(±160μA)
A/D変換時間FX3U/FX3UCシーケンサ200μs(データの更新は毎演算周期)
FX3S/FX3G/FX3GCシーケンサ250μs(データの更新は毎演算周期)
絶縁方式・アナログ入力部とシーケンサ間は、ホトカプラにより絶縁
・アナログ入力部と電源間は、DC/DCコンバータにより絶縁
・各チャンネル間は、非絶縁
入出力占有点数0点(シーケンサの最大入出力点数とは関係ありません）
適用シーケンサFX3S，FX3G，FX3U，FX3GC，FX3UC(FX3UC-32MT-LTはVer.1.20以降)
FX3Sへの接続は、FX3S-CNV-ADPが必要です。
FX3Gへの接続は、FX3G-CNV-ADPが必要です。
FX3UおよびFX3UC-32MT-LT(-2)への接続は、機能拡張ボードが必要です。
質量0.1kg
電源DC5V 15mA(シーケンサからの内部給電)
DC24V +20% -15% 40mA(外部給電)
周囲温度0～55℃・・・・・動作時 -25～75 ℃・・・・・保存時
相対湿度5～95%RH(結露しないこと)・・・・・・動作時
耐振動DINレール取付時周波数：10～57Hz片振幅：0.035mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：4.9m/s2　X,Y,Z各方向10回(合計各80分)
直接取付時周波数：10～57Hz片振幅：0.075mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：9.8m/s2　X,Y,Z各方向10回(合計各80分)
耐衝撃147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回
耐ノイズノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる
耐電圧全端子一括とアース端子間：AC500V 1分間
絶縁抵抗全端子一括とアース端子間：DC500V絶縁抵抗計にて5MΩ以上
接地D種接地（接地抵抗：100Ω以下）＜強電系との共通接地は不可＞
接地は、専用接地または共用接地してください。
使用雰囲気腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
使用高度2000m以下
大気圧以上に加圧した環境下では使用できません。故障する可能性があります。

FX3UC-4AD

MELSEC-F アナログ入力:関連画像

商品画像

  • 分解能15bitバイナリ+符号1bit（電圧）、14bitバイナリ+符号1bit（電流）の高精度のアナログ入力ブロック。
  • 4チャンネルの電圧入力（DC-10～10V）、または電流入力（DC-20～20mA、 DC4～20mA）が可能。
  • 各チャンネルごとに電圧、または電流入力が指定可能。
  • BFMのデータ転送速度が従来に比べ最大9倍速い仕様。
  • 500μs/chの高速AD変換を実現。
  • ディジタルフィルタ機能やピーク値ホールド機能などの多彩な機能を搭載。

製品仕様

アナログ入力アナログ入力範囲電圧入力DC-10V～+10V(入力抵抗200kΩ)
電流入力DC-20mA～+20mA，4mA～20mA(入力抵抗250Ω)
入力チャンネル数4チャンネル
絶対最大入力電圧入力±15V
電流入力±30mA
入力特性各チャンネルごとに、入力モード(電圧/電流入力)が設定できます。
ディジタル出力電圧入力15bitバイナリ＋符号1bit
電流入力14bitバイナリ＋符号1bit
分解能電圧入力0.32mV(20V×1/64000)
2.5mV(20V×1/8000)
電流入力1.25μA(40mA×1/32000)
5.00μA(40mA×1/8000)
総合精度電圧入力周囲温度25℃±5℃：フルスケール20Vに対し±0.3%(±60mV)
周囲温度0℃～55℃：フルスケール20Vに対し±0.5%(±100mV)
電流入力周囲温度25℃±5℃：フルスケール40mAに対し±0.5%(±200μA)，4mA～20mA入力時も同様(±200μA)
周囲温度0℃～55℃：フルスケール40mAに対し±1%(±400μA)，4mA～20mA入力時も同様(±400μA)
A/D変換時間500μs×使用チャンネル数
(1チャンネル以上ディジタルフィルタ使用時は、5ms×使用チャンネル数)
絶縁方式・アナログ入力部とシーケンサ間は、ホトカプラにより絶縁
・アナログ入力部と電源間は、トランスにより絶縁
・各チャンネル間は、非絶縁
入出力占有点数8点(入力，出力どちらでカウントしてもよい)
適用シーケンサFX3UC(FX3UC-32MT-LTはVer.1.30以降)
質量0.13kg
電源DC5V 100mA(シーケンサからの内部給電)
DC24V ±10% 80mA(外部給電)
周囲温度0～55℃・・・・・動作時 -25～75 ℃・・・・・保存時
相対湿度5～95%RH(結露しないこと)・・・・・・動作時
耐振動DINレール取付時周波数：10～57Hz片振幅：0.035mm　X,Y,Z各方向10回(合計各80分)
周波数：57～150Hz加速度：4.9m/s2　X,Y,Z各方向10回(合計各80分)
耐衝撃147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回
耐ノイズノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる
耐電圧全端子一括とアース端子間：AC500V 1分間
絶縁抵抗全端子一括とアース端子間：DC500V絶縁抵抗計にて5MΩ以上
接地D種接地（接地抵抗：100Ω以下）＜強電系との共通接地は不可＞
接地は、専用接地または共用接地してください。
使用雰囲気腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
使用高度2000m以下
大気圧以上に加圧した環境下では使用できません。故障する可能性があります。

型番リスト

表示件数
  • 1
    • 型番
    FX3G-2AD-BD
    FX3U-4AD
    FX3U-4AD-ADP
    FX3UC-4AD

    入力 CH数

    A/D変換速度(変換時間)

    代表規格

    ユニット種別

    適用シーケンサ

    電圧入力レンジ

    電流入力レンジ

    A/D変換速度(変換時間)詳細

    		RoHS?最小発注数量
    2
    100～500μS未満
    UL / CUL
    アナログ入力ボード
    FX3S/FX3G
    DC0～10V
    DC4～20mA
    180μs
    10
    1個
    4
    100～500μS未満
    UL / CUL
    アナログ入力ブロック
    FX5U/FX5UC/FX3U/FX3UC
    DC-10～10V
    DC-20～20mA / DC4～20mA
    500μs
    10
    1個
    4
    100～500μS未満
    UL / CUL
    アナログ入力アダプタ
    FX3S/FX3G/FX3U/FX3GC/FX3UC
    DC0～10V
    DC4～20mA
    200/250μs
    10
    1個
    4
    0.5～1ms未満
    UL / CUL
    アナログ入力ブロック
    FX3UC
    DC-10～10V
    DC-20～20mA / DC4～20mA
    500μs
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    8,643円
    ( 9,507円 )
    在庫品1日目当日出荷可能
    43,791円
    ( 48,170円 )
    在庫品1日目当日出荷可能
    41,749円
    ( 45,924円 )
    在庫品1日目当日出荷可能
    39,291円
    ( 43,220円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    アナログ入力ユニット。
    【特長】
    ・アナログ入力ボード:電圧入力と電流入力を混合使用可能。シーケンサ内蔵形のため取付け場所が不要
    ・アナログ入力ブロック・アナログ入力アダプタ：各チャンネルごとに電圧、または電流入力が指定可能
    ・アナログ入力アダプタ：プログラムレス（専用命令なし）でデータ転送が可能
    【用途】
    ・ アナログ入力信号のディジタル値への変換や、ディジタル値のアナログ出力信号への変換に便利

    ご注意

    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
