MELSEC-Fシリーズ 高速カウンタブロック
- 通常単価(税別)
- 38,327円～46,413円特別価格
- 税込単価
- 42,160円～51,054円特別価格
三菱マイクロシーケンサ。【特長】・簡単なプログラムで高速制御。【用途】・エンコーダやセンサからの高速信...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
MELSEC-Fシリーズ 高速カウンタの仕様
FX3U-2HC
FX3U-2HC イメージ
- 1台で2chの高速入力端子を備え、最大200kHzの高速カウントが行える。2相カウンタでは、1逓倍、2逓倍、4逓倍のカウントが行える。
- 入力にはオープンコレクタ（DC5、12、24V）、または差動ラインドライバ（AM26C31相当）出力タイプのエンコーダやセンサが接続可能。カウンタモードは16／32bitの選択が可能で、2相カウンタには逓倍指定が行える。
- 入出力信号の接続はコネクタ方式を採用。接続コネクタには「FX-I/O-CON2-S、およびFX-I/O-CON2-SA」が使用可能。（配線ケーブルはお客様で用意が必要。）
製品仕様
| 入力ch数 | 2ch | |
|---|---|---|
| 入力形式 | オープンコレクタ，差動ラインドライバ （差動ラインドライバ出力タイプのエンコーダは5V端子に接続） | |
| 入力電圧 | 接続端子によりDC5V，DC12V，DC24Vが選択可能 | |
| 最大応答周波数 | 1相1入力 | 200kHz以下 |
| 1相2入力 | 200kHz以下 | |
| 2相入力 | 200kHz以下（1逓倍），100kHz以下（2逓倍），50kHz以下（4逓倍） | |
| 計数範囲 | 32ビット指定のとき：-2,147,483,648～+2,147,483,647 16ビット指定のとき：0～65,535（BFM #3,#2、#43,#42で上限値指定可） | |
| カウントモード | 自動アップ／ダウン （ただし、1相1入力のカウンタは、下記の指令によりカウント方向が決まります） ［H／Wアップ・ダウン］ A相入力端子のOFF／ONでアップ／ダウンカウントします。 ［S／Wアップ・ダウン］ BFM #1，#41の現在値（K0／K1）でアップ/ダウンカウントします。 | |
| 一致出力（比較） | カウンタの現在値と比較設定値が-致したときに比較出力が30μs以内にセット（ON）され、リセット指令で100μs以内にクリア（OFF）されます。 | |
| 出力形式 | オープンコレクタ出力 2点 各DC5V～24V 0.5A | |
| 表示（LED） | φA，φB，DIS，PRE，YH1，YH2，POWER，UP，DOWN | |
| 入出力占有点数 | 8点（入力または出力のどちらで考えてもよい） | |
| 適用シーケンサ | FX5U，FX5UC，FX3U（V2.20以上），FX3UC（V2.20以上） ＜FX5U、FX5UC CPUユニットへの接続について＞ FX5U、FX5UCへの接続は、FX5-CNV-BUSまたはFX5-CNV-BUSCが必要です。システム構成により、どちらかを選択してください。 ＜コネクタタイプシーケンサへの接続について＞ FX3UCへの接続は、FX2NC-CNV-IFまたはFX3UC-1PS-5Vが必要です。 | |
| 質量 | 0.2kg | |
| 電源仕様 | ||
| 電源 | DC5V 245mA（シーケンサからの内部給電） | |
製品仕様
| 周囲温度 | 0～55℃・・・・・動作時 -25～75℃・・・・・保存時 | ||
|---|---|---|---|
| 相対湿度 | 5～95%RH（結露しないこと）・・・・・・動作時 | ||
| 耐振動 | DINレール取付時 | 周波数：10～57Hz | 片振幅：0.035mm X, Y, Z各方向10回（合計各80分） |
| 周波数：57～150Hz | 加速度：4.9m/s2 X, Y, Z各方向10回（合計各80分） | ||
| 直接取付時 | 周波数：10～57Hz | 片振幅：0.075mm X, Y, Z各方向10回（合計各80分） | |
| 周波数：57～150Hz | 加速度：9.8m/s2 X, Y, Z各方向10回（合計各80分） | ||
| 耐衝撃 | 147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回 | ||
| 耐ノイズ | ノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hz のノイズシミュレータによる | ||
| 耐電圧 | 全端子一括とアース端子間：AC500V 1分間 | ||
| 絶縁抵抗 | 全端子一括とアース端子間：DC500V絶縁抵抗計にて5MΩ以上 | ||
| 接地 | D種接地（接地抵抗：100Ω以下）＜強電系との共通接地は不可＞ 接地は、専用接地または共用接地してください。 | ||
| 使用雰囲気 | 腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと | ||
| 使用高度 | 2,000m以下 大気圧以上に加圧した環境下では使用できません。故障する可能性があります。 | ||
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
46,413円 ( 51,054円 ) | 在庫品1日目当日出荷可能 |
38,327円34,494円 ( 37,943円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
三菱マイクロシーケンサ。
【特長】
・簡単なプログラムで高速制御。
【用途】
・エンコーダやセンサからの高速信号をシーケンサで計数。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

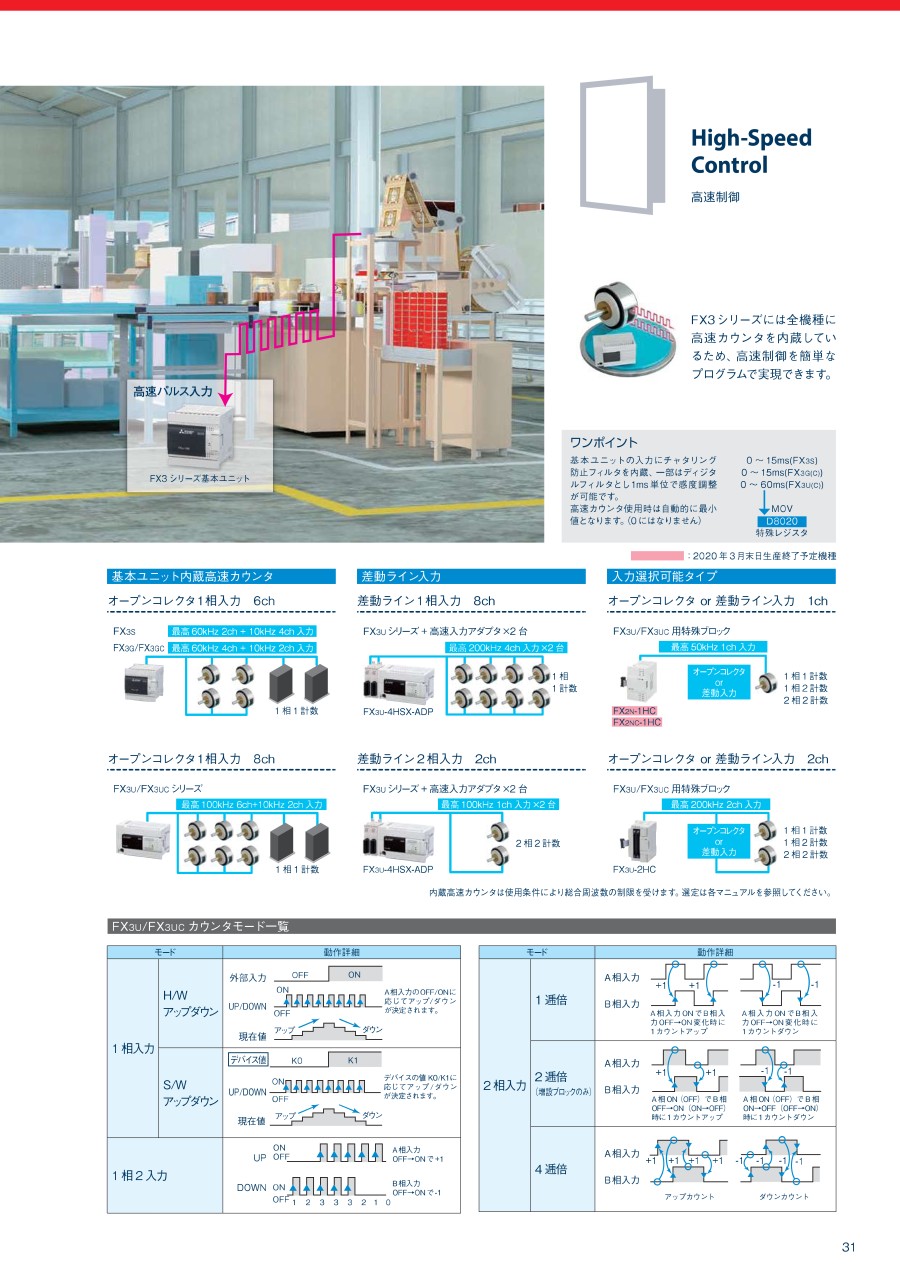

カタログ
