商品情報

外形図

FX3G-1DA-BD

製品仕様

形名 (チャンネル数)	出力仕様			絶縁	接続シーケンサ
形名 (チャンネル数)	項目	電圧出力	電流出力	絶縁	FX_1S	FX_3G	FX_3GC	FX_3U	FX_3UC
FX3G-1DA-BD (1ch)	出力範囲	DC0 ～10V (外部負荷2kΩ～1MΩ)	DC4 ～ 20mA (外部負荷500Ω以下)	内部－ch間：非絶縁各ch間：(対象なし)	×	○^＊1 最大2台	×	×	×
FX3G-1DA-BD (1ch)	分解能	2.5mV(10V/4000)	8μA {(20-4mA)/2000}	内部－ch間：非絶縁各ch間：(対象なし)	×	○^＊1 最大2台	×	×	×

*1:14/24点タイプは1台。アダプタの接続には、FX3G-CNV-ADP要。

外形図

FX3U-4DA

製品仕様

形名 (チャンネル数)	出力仕様			絶縁	接続シーケンサ
形名 (チャンネル数)	項目	電圧出力	電流出力	絶縁	FX_1S	FX_3G	FX_3GC	FX_3U	FX_3UC
FX3U-4DA (4ch)	出力範囲	DC-10～10V (外部負荷1kΩ～1MΩ)	DC0～20mA， DC4～20mA (外部負荷500Ω以下)	内部－ch間：絶縁各ch間：非絶縁	×	×	×	○ 最大8台	○^＊1 最大 7～8台^＊2
FX3U-4DA (4ch)	分解能	0.32mV(20V×1/64000)	0.63μA (20mA×1/32000)	内部－ch間：絶縁各ch間：非絶縁	×	×	×	○ 最大8台	○^＊1 最大 7～8台^＊2

*1:FX2NC-CNV-IF、またはFX3UC-1PS-5V要。
*2:FX3UC-32MT-LT（-2）は、7台。FX3UC-□□MT/D、FX3UC-□□MT/DSSは、8台。

外形図

FX3U-4DA-ADP

製品仕様

形名 (チャンネル数)	出力仕様			絶縁	接続シーケンサ
形名 (チャンネル数)	項目	電圧出力	電流出力	絶縁	FX_1S	FX_3G	FX_3GC	FX_3U	FX_3UC
FX3U-4DA-ADP (4ch)	出力範囲	DC0～10V (外部負荷5kΩ～1MΩ)	DC4～20mA (外部負荷500Ω以下)	内部－ch間：絶縁各ch間：非絶縁	×	○^＊1 最大2台	○ 最大2台	○^＊2 最大4台	○^＊2 最大4台
FX3U-4DA-ADP (4ch)	分解能	2.5mV(10V/4000)	4μA(16mA/4000)	内部－ch間：絶縁各ch間：非絶縁	×	○^＊1 最大2台	○ 最大2台	○^＊2 最大4台	○^＊2 最大4台

*1:14/24点タイプは1台。アダプタの接続には、FX3G-CNV-ADP要。
*2:FX3Uシーケンサ、およびFX3UC-32MT-LT（-2）は、機能拡張ボード要。

型番リスト

表示件数

型番

出力 CH数	D/A変換時間(変換速度)	端子形状	代表規格	ユニット種別	適用シーケンサ	出力チャンネル数	電圧出力レンジ	電流出力レンジ	RoHS?	最小発注数量

1	10～100μS未満	端子台	-	アナログ出力ボード	FX3S/FX3G(V1.10以降)	1	DC0～10V	DC4～20mA	10	1個
4	1～10ms未満	コネクタ	-	アナログ出力ブロック	FX3U(V2.20以降)/FX3UC/FX3UC-32MT-LT(V1.30以降)/FX5U/FX5UC	4	DC-10～10V	DC0～20mA / DC4～20mA	10	1個
4	100～500μS未満	端子台	-	アナログ出力アダプタ	FX3S/FX3G/FX3GC/FX3U/FX3UC/FX3UC-32MT-LT(V1.20以降)	4	DC0～10V	DC4～20mA	10	1個
4	0.5～1ms未満	コネクタ	UL / CUL	アナログ出力	-	-	DC -10V～10V	DC 0～20mA	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,876円 ( 8,664円 )	在庫品1日目当日出荷可能
43,780円 ( 48,158円 )	在庫品1日目当日出荷可能
41,749円 ( 45,924円 )	在庫品1日目当日出荷可能
41,900円 ( 46,090円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

MELSEC-Fシリーズアナログ出力機器。
【特長】
・アナログ出力ブロックを用いることにより、アナログ量（電圧、電流など）の出力が可能。
・FA制御に欠かすことのできない、アナログ制御がシーケンサで容易に実現。
【用途】
・アナログ入力信号のディジタル値への変換や、ディジタル値のアナログ出力信号への変換に便利。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

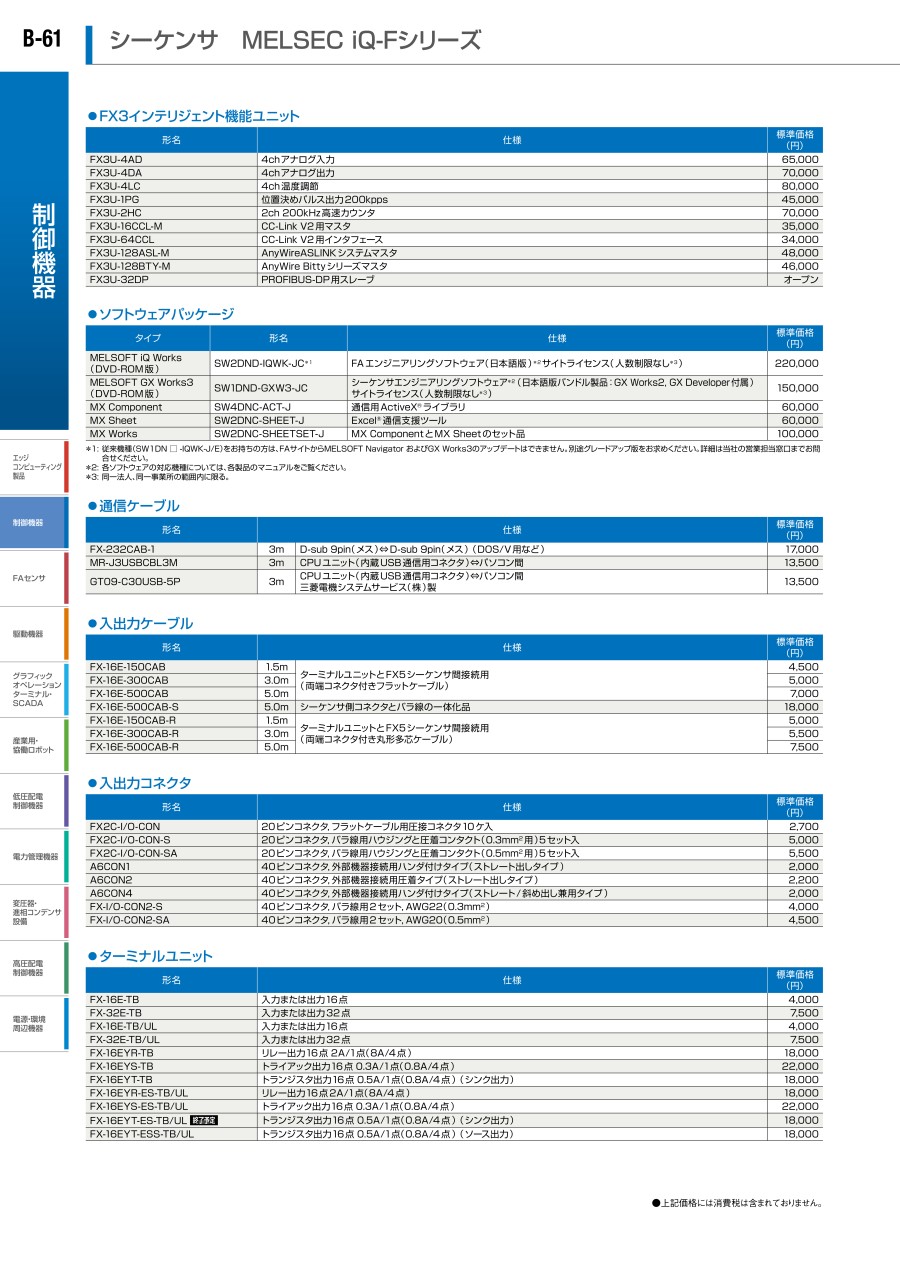

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱電機
MELSEC-F FX3UCシリーズシーケンサ CPU
入出力増設で256点までの増設が可能｡リモートI/Oを含め､最大入出力384点の制御機能を実現｡
三菱電機
MELSEC-F FX3Gシリーズシーケンサ CPU
機能拡張ボードを2台接続可能（14点、24点タイプは1台のみ接続可能）。
三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
省サイズ/省コストなターミナルリレー。a/b/c接点やSSRタイプもご用意。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
