三菱電機

MELSEC-Fシリーズ アナログ入出力アダプタ

MELSEC-Fシリーズ アナログ入出力アダプタ FX3U-3A-ADP
  • 入力チャンネル数 (ch)
    2
  • 出力チャンネル数 (ch)
    1
  • 電流入力レンジ (mA)
    DC4～20mA
  • 電流出力レンジ
    DC4～20mA

ご注意

  • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
  • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番:

FX3U-3A-ADP
解除
    数量：
    －閉じる

    FX3U-3A-ADPの仕様・寸法情報

    代表規格
    -
    ユニット種別
    アナログ入出力アダプタ
    適用シーケンサ
    FX3G / FX3GC / FX3S / FX3U / FX3UC
    入力チャンネル数(ch)
    2
    出力チャンネル数(ch)
    1
    電圧入力レンジ(V)
    DC0～10V
    電流入力レンジ(mA)
    DC4～20mA
    電圧出力レンジ
    DC0～10V
    電流出力レンジ
    DC4～20mA
    RoHS?
    10

    商品情報

    アナログ入出力アダプタ FX3U-3A-ADP

    MELSEC-Fシリーズ アナログ入出力:関連画像

    外形図（単位:mm）

    適合規格

    適合規格UL/cUL KC

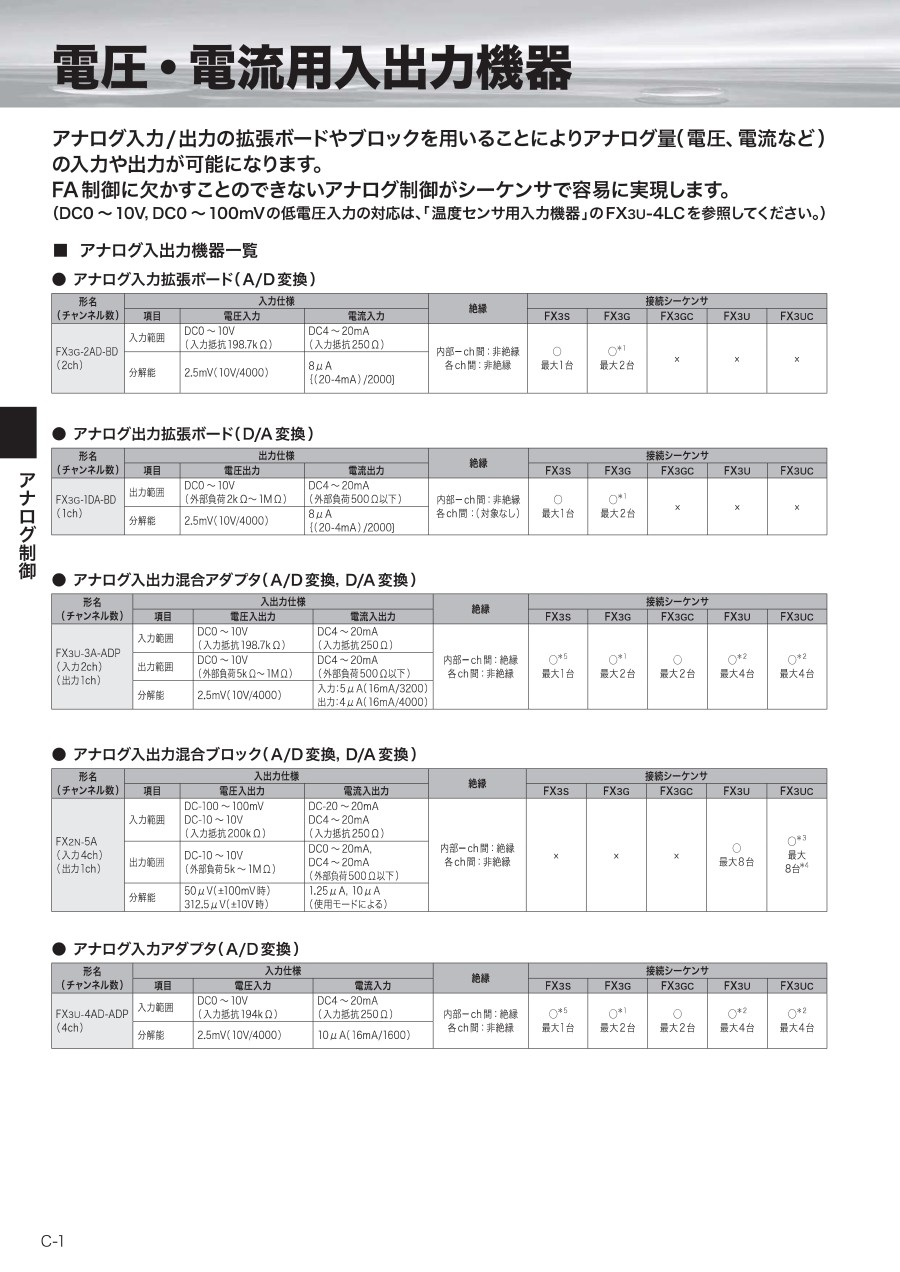

    製品仕様

    アナログ入力アナログ入力範囲電圧入力DC0～10V(入力抵抗198.7kΩ)
    電流入力DC4～20mA(入力抵抗250Ω)
    入力チャンネル数2チャンネル
    絶対最大入力電圧入力-0.5V，+15V
    電流入力-2mA，+30mA
    入力特性各チャンネルごとに、入力モード(電圧/電流入力)が設定できます。
    ディジタル出力12bitバイナリ
    分解能電圧入力2.5mV(10V×1/4000)
    電流入力5μA(16mA×1/3200)
    総合精度電圧入力周囲温度25℃±5℃：フルスケール10Vに対し±0.5%(±50mV)
    周囲温度0℃～55℃：フルスケール10Vに対し±1.0%(±100mV)
    電流入力周囲温度25℃±5℃：フルスケール16mAに対し±0.5%(±80μA)
    周囲温度0℃～55℃：フルスケール16mAに対し±1.0%(±160μA)
    A/D変換時間FX3U/FX3UCシーケンサ接続時80μs×使用入力ch数+40μs×使用出力ch数(データの更新は毎演算周期)
    FX3S/FX3G/FX3GCシーケンサ接続時90μs×使用入力ch数+50μs×使用出力ch数(データの更新は毎演算周期)
    絶縁方式・アナログ入出力部とシーケンサ間はフォトカプラにより絶縁
    ・駆動電源とアナログ入出力部間は、DC/DCコンバータにより絶縁
    ・各チャンネル間は、非絶縁
    アナログ出力アナログ出力範囲電圧出力DC0～10V(外部負荷抵抗5k～1MΩ)
    電流出力DC4～20mA(外部負荷抵抗500Ω以下)
    出力チャンネル数1チャンネル
    出力特性出力モード(電圧/電流出力)が設定できます。
    ディジタル入力12bitバイナリ
    分解能電圧出力2.5mV(10V×1/4000)
    電流出力4μA(16mA×1/4000)
    総合精度電圧出力周囲温度25℃±5℃：フルスケール10Vに対し±0.5%(±50mV)
    周囲温度0℃～55℃：フルスケール10Vに対し±1.0%(±100mV)
    外部負荷抵抗(Rs)が5kΩ未満の場合は、下記計算分が増加します。
    (1%当たり100mV増加します。)
    47×100/(Rs+47)-0.9(%)
    電流出力周囲温度25℃±5℃：フルスケール16mAに対し±0.5%(±80μA)
    周囲温度0℃～55℃：フルスケール16mAに対し±1.0%(±160μA)
    D/A変換時間FX3U/FX3UCシーケンサ接続時80μs×使用入力ch数+40μs×使用出力ch数(データの更新は毎演算周期)
    FX3S/FX3G/FX3GCシーケンサ接続時90μs×使用入力ch数+50μs×使用出力ch数(データの更新は毎演算周期)
    絶縁方式・アナログ入出力部とシーケンサ間はフォトカプラにより絶縁
    ・駆動電源とアナログ入出力部間は、DC/DCコンバータにより絶縁
    ・各チャンネル間は、非絶縁
    入出力占有点数0点(シーケンサの最大入出力点数とは関係ありません)
    適用シーケンサFX3S，FX3G(Ver.1.20以降)，FX3U(Ver.2.61以降)，FX3GC，FX3UC(Ver.2.61以降)
    FX3Sへの接続は、FX3S-CNV-ADPが必要です。
    FX3Gへの接続は、FX3G-CNV-ADPが必要です。
    FX3UおよびFX3UC-32MT-LT(-2)への接続は、機能拡張ボードが必要です。
    質量約0.1kg

    製品仕様

    電源変換回路駆動電源DC24V +20% -15% 90mA
    端子台にDC24V電源を接続し供給してください。
    インターフェース駆動電源DC5V 20mA
    基本ユニットのDC5V電源から内部給電します。

    製品仕様

    周囲温度0～55℃・・・・・動作時-25～75℃・・・・・保存時
    相対湿度5～95%RH(結露しないこと)・・・・・・動作時
    耐振動DINレール取付時周波数：10～57Hz片振幅：0.035mm X,Y,Z各方向10回(合計各80分)
    周波数：57～150Hz加速度：4.9m/s2 X,Y,Z各方向10回(合計各80分)
    直接取付時周波数：10～57Hz片振幅：0.075mm X,Y,Z各方向10回(合計各80分)
    周波数：57～150Hz加速度：9.8m/s2 X,Y,Z各方向10回(合計各80分)
    耐衝撃147m/s2、作用時間11ms、正弦半波パルスにてX，Y，Z各方向3回
    耐ノイズノイズ電圧1,000Vp-p，ノイズ幅1μs，立上り1ns，周期30～100Hzのノイズシミュレータによる
    耐電圧全端子一括とアース端子間：AC500V 1分間
    絶縁抵抗全端子一括とアース端子間：DC500V絶縁抵抗計にて5MΩ以上
    接地D種接地（接地抵抗：100Ω以下）＜強電系との共通接地は不可＞
    接地は、専用接地または共用接地してください。
    使用雰囲気腐食性，可燃性ガスがなく、導電性のじんあい(ほこり)がひどくないこと
    使用高度2000m以下
    大気圧以上に加圧した環境下では使用できません。故障する可能性があります。

    型番リスト

    表示件数
  • 1
    • 型番
    FX3U-3A-ADP

    代表規格

    ユニット種別

    適用シーケンサ

    電圧入力レンジ

    (V)

    電圧出力レンジ

    		RoHS?最小発注数量
    -
    アナログ入出力アダプタ
    FX3G / FX3GC / FX3S / FX3U / FX3UC
    DC0～10V
    DC0～10V
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    19,896円
    ( 21,886円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    分解能12bit バイナリの高精度のアナログ入出力アダプタです。
    【特長】
    ・ 2チャンネルの入力（電圧：DC0～10V、または電流：DC4～20mA）と、1チャンネルの出力（電圧：DC0～10V、または電流：DC4～20mA）が可能です
    ・入力はチャンネルごとに電圧、または電流入力が指定可能です
    ・プログラムレス（専用命令なし）でデータ転送が可能です
    【用途】
    ・アナログ入力信号のディジタル値への変換や、ディジタル値のアナログ出力信号への変換に便利

    ご注意

    • 商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
    • RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

    類似品類似品をすべて見る

    この商品に近い類似品がありませんでした。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    MELSEC-Fシリーズ アナログ入出力アダプタの型番FX3U-3A-ADPのページです。 型番FX3U-3A-ADPに関する仕様情報を記載しております。
