三菱電機

CC-Link RS-232Cインタフェースユニット

CC-Link RS-232Cインタフェースユニット AJ65BT-R2N
  • 通信インターフェイス(伝送規格)
    RS-232
  • 通信速度 (kbps)
    38.4

ご注意

  • 商品画像は代表画像となります。

【ディージット】
探しまわる購買は
もうおしまい

型番:

AJ65BT-R2N
解除
    数量：
    －閉じる

    AJ65BT-R2Nの仕様・寸法情報

    通信インターフェイス(伝送規格)
    RS-232
    通信速度(kbps)
    38.4
    RoHS?
    10
    -
    -

    商品情報

    RS-232インタフェースユニットの仕様

    AJ65BT-R2Nの外観

    AJ65BT-R2Nの外観

    AJ65BT-R2Nの寸法図 単位：mm

    AJ65BT-R2Nの寸法図 単位：mm

    RS-232仕様
    インタフェースRS-232準拠（D-Sub 9P）
    通信方式全二重通信方式
    同期方式調歩同期方式
    伝送速度300、600、1,200、2,400、4,800、9,600、19,200、38,400、57,600、115,200bps
    伝送距離最大15m
    データ形式スタートビット1
    データビット7／8
    パリティビット1（垂直パリティ）／なし
    ストップビット1／2
    エラー検出パリティチェックあり（奇数／偶数）／なし
    通信制御（フロー制御）DTR／DSR（ER／DR）制御
    DC1／DC3制御
    OS受信エリア5120バイト
    CC-Link仕様
    局種別インテリジェントデバイス局（Ver.1インテリジェントデバイス局）
    占有局数1局
    通信ケーブルVer.1.10対応CC-Link専用ケーブル
    CC-Link専用ケーブル（Ver.1.00対応）
    CC-Link専用高性能ケーブル（Ver.1.00対応）
    汎用入力仕様（DC入力）
    入力点数2点
    入力形式DC入力（プラスコモン／マイナスコモン共用タイプ）
    定格入力電圧DC24V（リップル率5%以内）（許容電圧範囲 DC19.2～28.8V）
    定格入力電流約7mA
    最大同時入力点数100%
    ON電圧／ON電流14V以上／3.5mA以上
    OFF電圧／OFF電流6V以下／1.7mA以下
    入力抵抗約3.3kΩ
    入力応答時間OFF→ON10ms以下
    ON→OFF10ms以下
    入力コモン方式2点 1コモン
    入力絶縁方式フォトカプラ絶縁
    汎用出力仕様（トランジスタ出力）
    出力点数2点
    出力形式トランジスタ出力（シンクタイプ）
    定格負荷電圧DC12～24V（+20／-15%）
    使用負荷電圧範囲DC10.2～28.8V（リップル率5%以内）
    最大負荷電流0.1A/1点，0.2A/1コモン
    最大突入電流0.7A 10ms以下
    OFF時漏洩電流0.1mA以下
    ON時最大電圧降下DC0.1V（TYP.）0.1A，DC0.2V（MAX.）0.1A
    出力応答時間OFF→ON1ms以下
    ON→OFF1ms以下（抵抗負荷）
    サージキラーツェナーダイオード
    保護機能過熱保護機能1点単位で動作
    過負荷保護機能1点単位で動作
    出力部外部供給電源電圧DC10.2～28.8V（リップル率5%以内）
    電流10mA以下（DC24V，全点ON時）
    出力コモン方式2点 1コモン
    出力絶縁方式フォトカプラ絶縁
    共通仕様
    絶縁耐圧DC外部端子一括とアース間：AC500V 1分間
    絶縁抵抗DC外部端子一括とアース間：DC500V 絶縁抵抗計にて10MΩ以上
    外部配線接続方式通信部，ユニット電源部：7点2ピース端子台（M3.5ネジ）
    RS-232部：9ピンDサブ（メス）ネジ止めタイプ
    汎用入出力部：7点2ピース端子台（M3.5ネジ）
    ユニット電源電圧DC24V（DC20.4～26.4V，リップル率5%以内）
    電流0.11A（TYP. DC24V時）
    許容瞬停時間1ms
    外形寸法高さ（H）80mm
    幅（W）170mm
    奥行き（D）47mm
    質量0.40kg
    使用周囲温度0～55℃
    保存周囲温度-20～75℃
    使用周囲湿度10～90%RH，結露なきこと
    保存周囲湿度10～90%RH，結露なきこと
    耐振動JIS B 3502, IEC 61131-2 に適合断続的な振動がある場合周波数：5～8.4Hz，片振幅：3.5mm
    周波数：8.4～150Hz，定加速度：9.8m/s2
    掃引回数：X, Y, Z各方向10回
    連続的な振動がある場合周波数：5～8.4Hz，片振幅：1.75mm
    周波数：8.4～150Hz，定加速度：4.9m/s2
    耐衝撃JIS B 3502, IEC 61131-2 に適合（147m/s2，XYZ3方向各3回）
    使用雰囲気腐食性ガスがないこと
    使用標高0～2,000m
    設置場所制御盤内
    オーバボルテージカテゴリII以下
    汚染度2以下

    型番リスト

    表示件数
  • 1
    • 型番
    AJ65BT-R2N
    RoHS?最小発注数量
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    54,500円
    ( 59,950円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

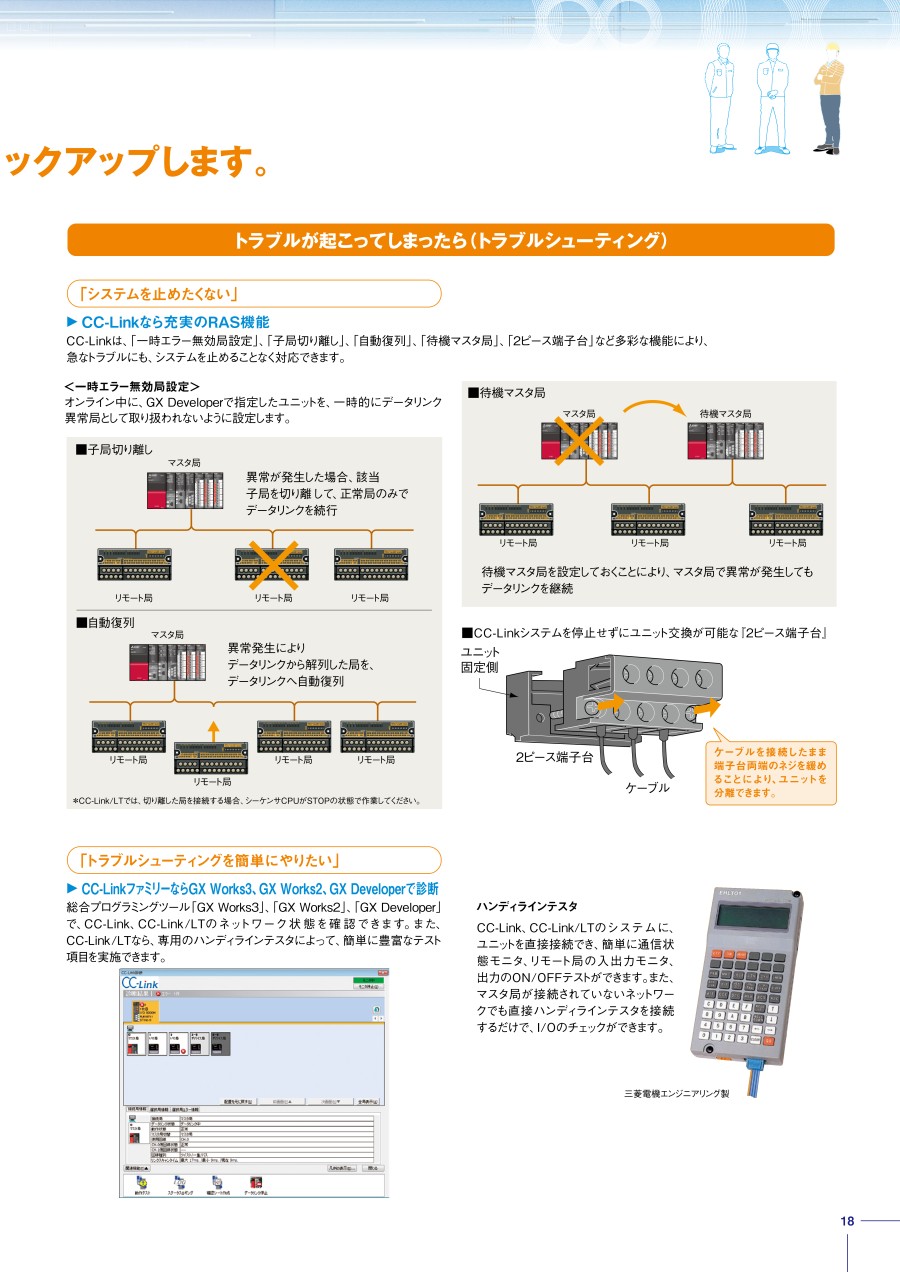

    ライン内フィールドネットワークCC-LinkのRS-232Cインタフェースユニット。
    【特長】
    ・汎用シーケンサ用インタフェースユニット
    ・RS-232 1チャンネル
    ・DC入力：2点
    ・トランジスタ出力：2点
    ・占有局数：1局
    【用途】
    ・ネットワーク通信

    ご注意

    • 商品画像は代表画像となります。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    CC-Link RS-232Cインタフェースユニットの型番AJ65BT-R2Nのページです。 型番AJ65BT-R2Nに関する仕様情報を記載しております。
