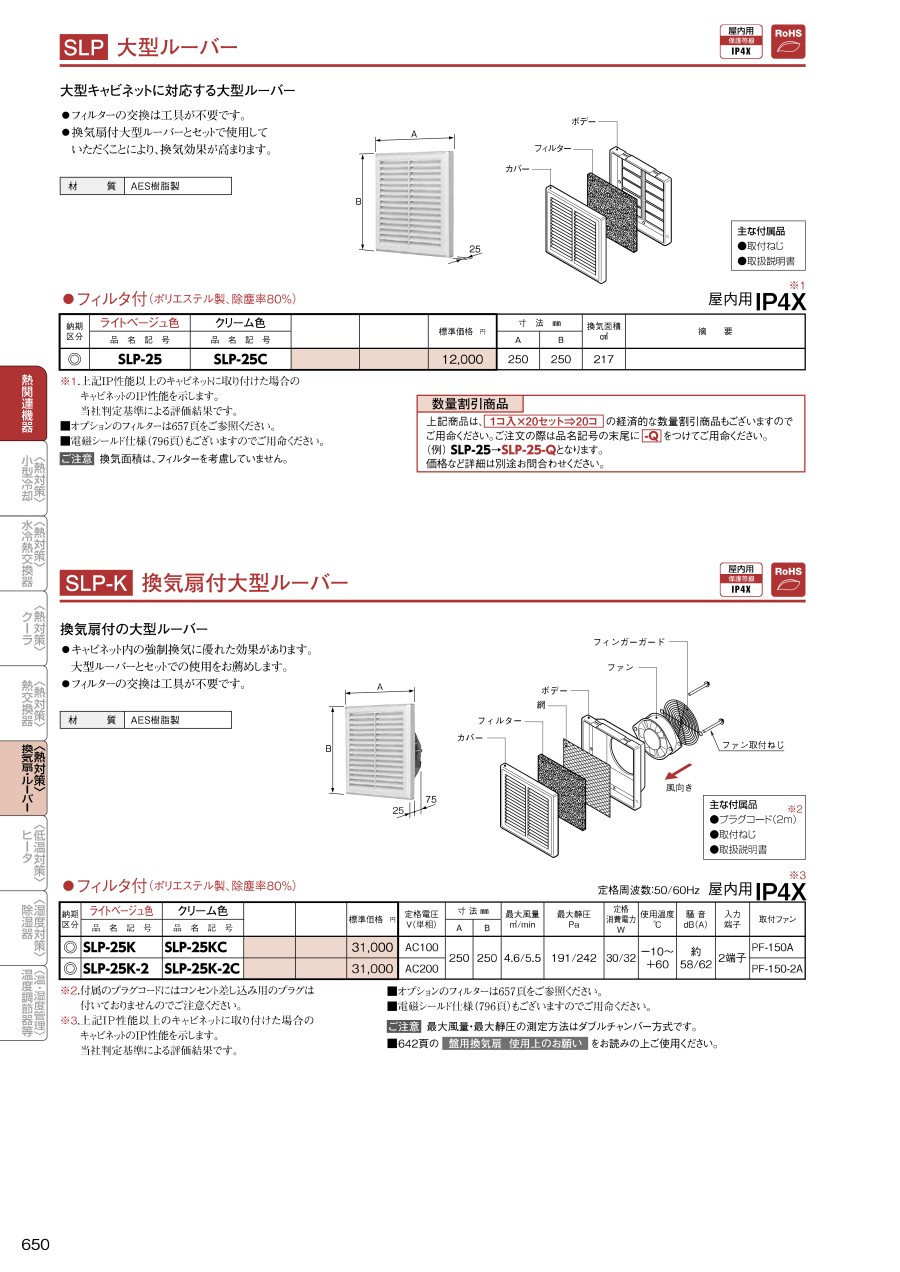

SLP-K 換気扇付大型ルーバー（フィルタ付）

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

製品仕様

製品イメージ

• IP規格：IP4X

• ※ 上記IP性能以上のキャビネットに取付けた場合のキャビネットのIP性能を示します。当メーカー判定基準による評価結果です。

製品仕様

注意・禁止事項

取付

• 屋内に使用されるキャビネットに取付けてください。
• キャビネットの側面に取付けてください。
• キャビネット天井面やキャビネット内に取付けないでください。
• 保守点検が容易な位置に取付けてください。
• 吸気口および排気口の通風を妨げないよう、吸気口や排気口から障害物までの距離を150mm以上離すことをおすすめします。
• 取付可能板厚のキャビネットに取付けてください。取付可能板厚は、1.0～5.0mmです。 工場出荷時はファンを吐出側で取付けています。ファンを逆向きに組替えることで吸込側で使用できます。風向、羽根の回転方向はファン側面に表示してあります。

取付方法

1.キャビネットに抜き穴加工をしてください。

• 穴加工の際は、必要に応じて付属の取付穴用テンプレートをご利用ください。
• 必ず指定寸法で加工してください。所定のIP性能が得られないおそれがあります。
• 取付面にバリが生じた場合は、必ずバリ取りを行ってください。所定のP性能が得られないおそれがあります。
• 抜き加工した取付面は、必ずタッチアップペイント（当メーカー型番：BP81）などで補正を行ってください。錆が発生するおそれがあります。
• 本製品をヨコに並べて使用する場合の取付ピッチは（外形ヨコ寸法+1）mm 以上としてください。

2.付属の取付ねじM4×14と取付ナットM4でボデーをキャビネットに取付けてください。

• 取付穴が65の場合は取付ナットM4を使用してください。取付穴がMAの場合には取付ナットM4は不要となります。
• 梱包状態からカバー、フィルタ、網を外して取付けてください。

3.ボデーに網、フィルタ、カバーを取付けてください。
