EX-HR 扉用配線支持レールE
- 通常単価(税別)
- 4,720円～6,140円
- 税込単価
- 5,192円～6,754円
軽量機器搭載や配線用として効果的な取付金具【特長】・扉裏面に実装される機器のレ...
詳細情報を確認する- 種類
- 支持金具
- 材質
- 鉄(溶解亜鉛めっき鋼板)
- 板厚 (mm)
- 1.6
- 特記
- 自立制御盤キャビネット用オプション
- セット内容
- レール2本、取付ねじ
- 備考
- セット商品です
未確定：候補が10型番あります。

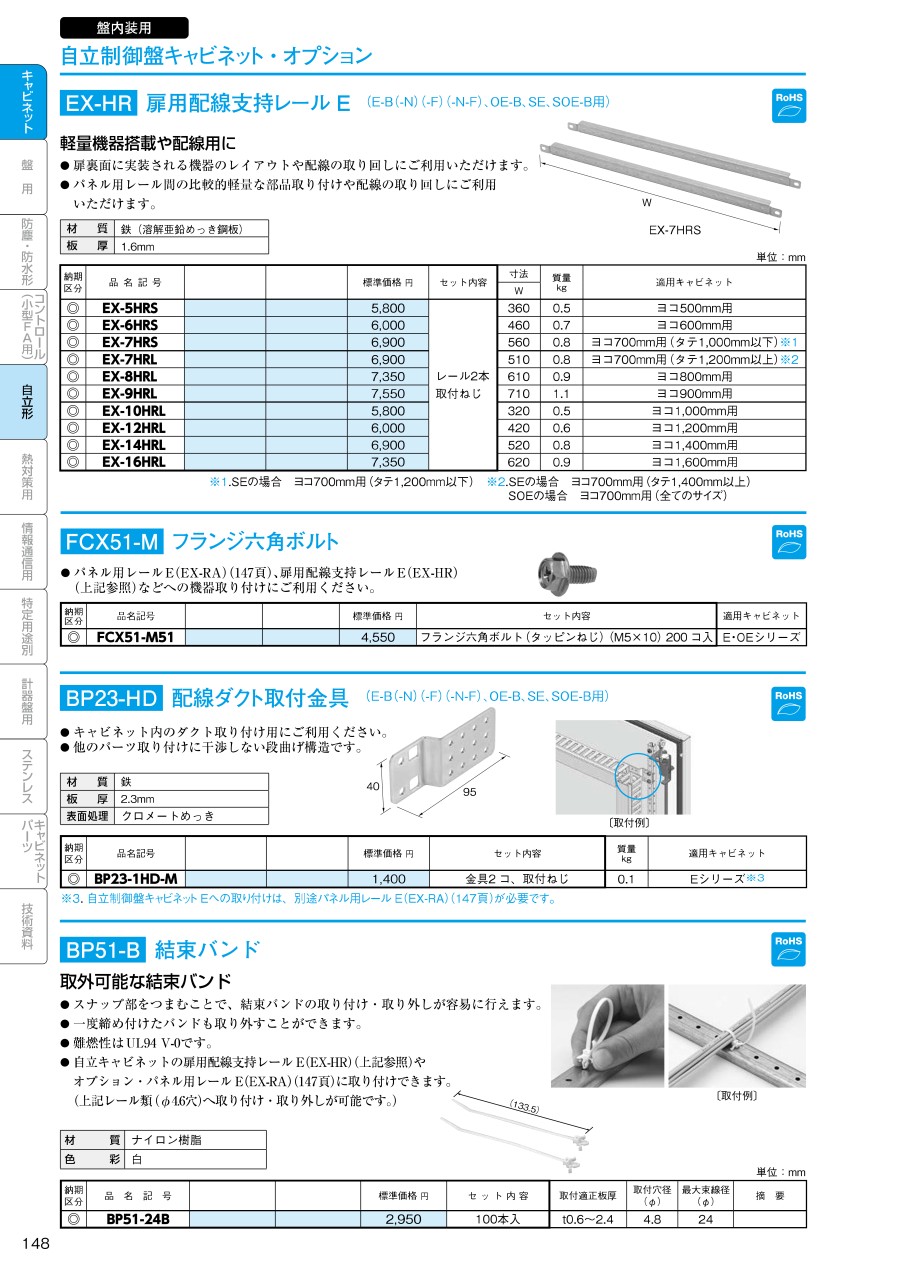

商品仕様
EX-HR 扉用配線支持レールEの仕様
EX-7HRSの外観
（単位：mm）
| 品名記号 | セット内容 | 寸法 | 製品質量kg | 適用キャビネット |
|---|---|---|---|---|
| W | ||||
| EX-5HRS | レール2本 取付ねじ | 360 | 0.5 | ヨコ500mm用 |
| EX-6HRS | 460 | 0.7 | ヨコ600mm用 | |
| EX-7HRS | 560 | 0.8 | ヨコ700mm用（タテ1,000mm以下）※1 | |
| EX-7HRL | 510 | 0.8 | ヨコ700mm用（タテ1,200mm以上）※2 | |
| EX-8HRL | 610 | 0.9 | ヨコ800mm用 | |
| EX-9HRL | 710 | 1.1 | ヨコ900mm用 | |
| EX-10HRL | 320 | 0.5 | ヨコ1,000mm用 | |
| EX-12HRL | 420 | 0.6 | ヨコ1,200mm用 | |
| EX-14HRL | 520 | 0.8 | ヨコ1,400mm用 | |
| EX-16HRL | 620 | 0.9 | ヨコ1,600mm用 |
- ※1SE、SOEの場合 ヨコ700mm用（タテ1,200mm以下）
- ※2SE、SOEの場合 ヨコ700mm用（タテ1,400mm以下）
詳細情報
基本情報
軽量機器搭載や配線用として効果的な取付金具
【特長】
・扉裏面に実装される機器のレイアウトや配線の取回しにご利用いただけます。
・パネル用レール間の比較的軽量な部品取付けや配線の取回しにご利用いただけます。
・材質：鉄（溶解亜鉛めっき鋼板）
・板厚：1.6mm
・セット内容：レール2本、取付ねじ
