BP46-AS アースバーセット【2～10個入り】
- 材質
- 樹脂部：ポリカーボネート､銅バー：銅
- 板厚 (mm)
- 銅バー4.0
- 付属品
- 取付ねじ付
ご注意
- 【取扱い終了品】在庫が無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が7型番あります。
商品仕様
商品特長詳細
BP46-54AS
BP46-55AS
BP46-620AS
BP46-83610AS
規格表
単位:mm
| 品名記号 | セット内容 | 寸法 mm | ねじ内容 | ||
|---|---|---|---|---|---|
| A | B | 数量 | サイズ | ||
| BP46-54AS | 10コ入 | 12.5 | 65 | 4 | M5×10 |
| BP46-55AS | 10コ入 | 12.5 | 90 | 5 | M5×10 |
| BP46-510AS | 2コ入 | 12.5 | 152.5 | 10 | M5×10 |
| BP46-520AS | 2コ入 | 12.5 | 290 | 20 | M5×10 |
| BP46-65AS | 10コ入 | 15 | 100 | 5 | M6×10 |
| BP46-610AS | 2コ入 | 15 | 175 | 10 | M6×10 |
| BP46-620AS | 2コ入 | 15 | 340 | 20 | M6×10 |
| BP46-8363AS | 2コ入 | 15 | 145 | 3 | M8×14 |
| 3 | M6×10 | ||||
| BP46-8366AS | 2コ入 | 15 | 190 | 3 | M8×14 |
| 6 | M6×10 | ||||
| BP46-83610AS | 2コ入 | 15 | 265 | 3 | M8×14 |
| 10 | M6×10 | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,960円 ( 10,956円 ) | 3日目 |
13,280円 ( 14,608円 ) | 3日目 |
12,080円 ( 13,288円 ) | 3日目 |
5,240円 ( 5,764円 ) | 3日目 |
7,680円 ( 8,448円 ) | 3日目 |
5,480円 ( 6,028円 ) | 3日目 |
8,780円 ( 9,658円 ) | 3日目 |
詳細情報
基本情報
配線用盤用パーツのアースバーセット
【特長】
・取付ねじ付。
・材質は樹脂部にポリカーボネイト、銅バーに銅を使用
・板厚は銅バー部分が4.0mm
・表面処理に光沢すずめっき
【用途】
・情報通信機器などのアースにご使用ください。
ご注意
- 【取扱い終了品】在庫が無くなり次第、ミスミでは受注受付を終了します。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

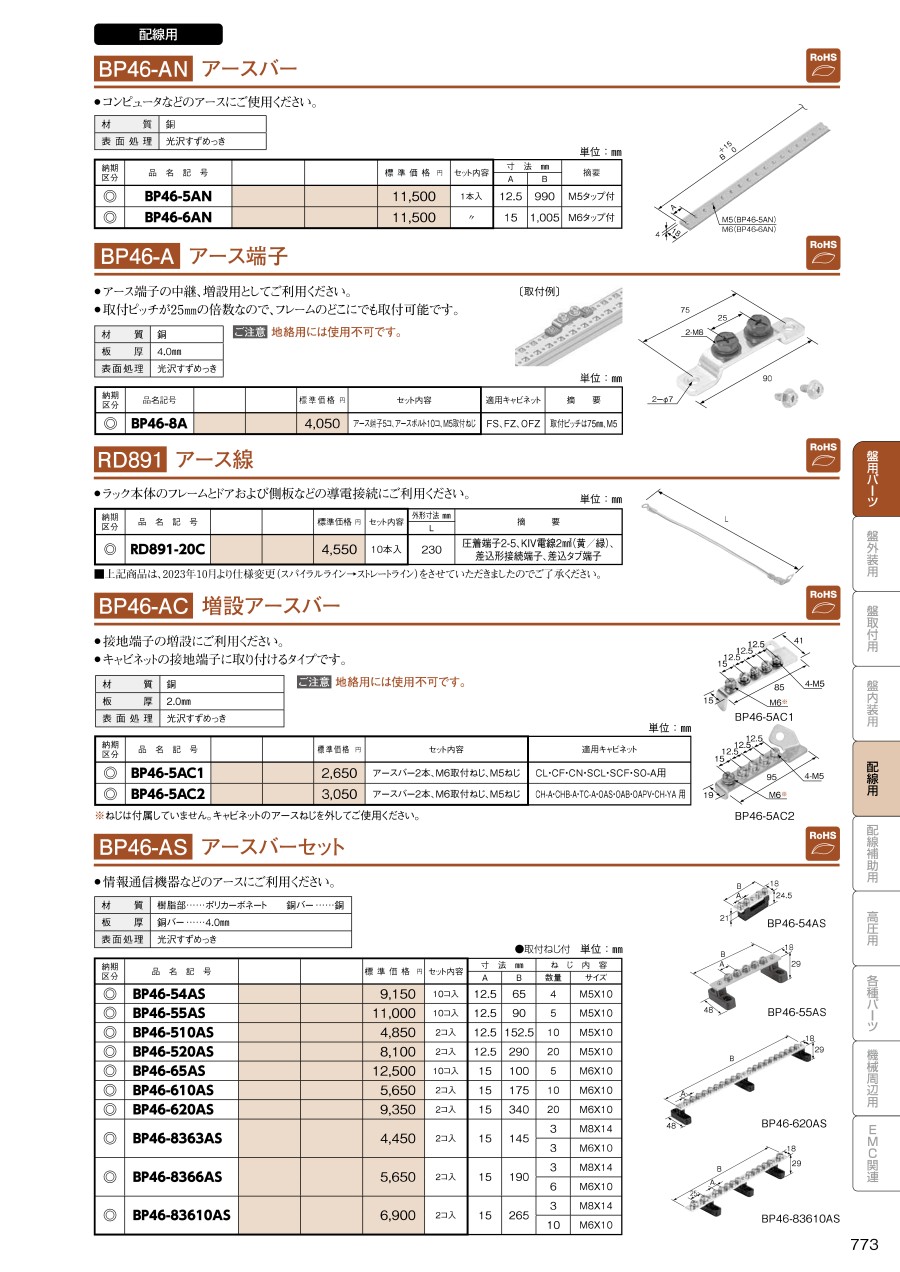

カタログ
商品担当おすすめ
BP46-AS アースバーセットのレビュー
制御盤のアース端子に使用
5
5.02021/07/07
サイズの小さい制御盤のアース端子し、このアースバーセット(BP46-54AS、BP46-510AS)を使用しました。これ...もっと読む
2人が参考にしています。
制御盤製作
4
4.02023/01/31
小型BOXでアース一点接地の盤に使用しています。
省スペースで取付けが出来るのと、入手しやすいのでお気に入りです。
0人が参考にしています。
