日東工業

BP41-J ジョイントバー【15個入り】

カタログ |

通常単価(税別): 8,790円～12,070円

税込単価: 9,669円～13,277円

通常出荷日：3日目

ブレーカと母線バーなどの接続に利用するBP41-J／ジョイントバー。【特長】・取付ねじ付（BP41-2...

未確定：候補が2型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

製品イメージ

※ 導電部の接続ねじは、下表1の推奨締付けトルクで確実に締付けてください。又、工事終了時に全ての導電部のねじを必ず増締めすると共に、定期的に増締めしてください。ねじが緩んでいると発熱し、火災の恐れがあります。

推奨締付けトルク

ねじサイズ	締付トルク値（N・m）
M6	3.0～4.0
M8 ※1	5.5～7.0

※1ドライバー以外の工具で締付けるねじは8.0～13.0N・m。

寸法図

（単位：mm）

BP41-J・ジョイントバーの寸法図

品名記号	セット内容	断面積mm²	摘要
BP41-250J	15本入	110	経済形 225AF、250AF
BP41-400J	15本入	212	経済形 400AF

型番リスト

表示件数

型番

BP41-250J

BP41-400J

摘要	付属品	RoHS?	最小発注数量

電流容量200A以下用	ボルト付き	10	1パック 15個入り
ブレーカ400A用(断面積212mm²)	-	10	1パック 15個入り

通常単価(税別) (税込単価)	通常出荷日

8,790円 ( 9,669円 )	3日目
12,070円 ( 13,277円 )	3日目

詳細情報

基本情報

基本情報

ブレーカと母線バーなどの接続に利用するBP41-J／ジョイントバー。
【特長】
・取付ねじ付（BP41-250Jのみ）。
・材質：銅。
・表面処理：光沢すずめっき。
【用途】
・銅バーの連結にも利用可能（BP41-250J）。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

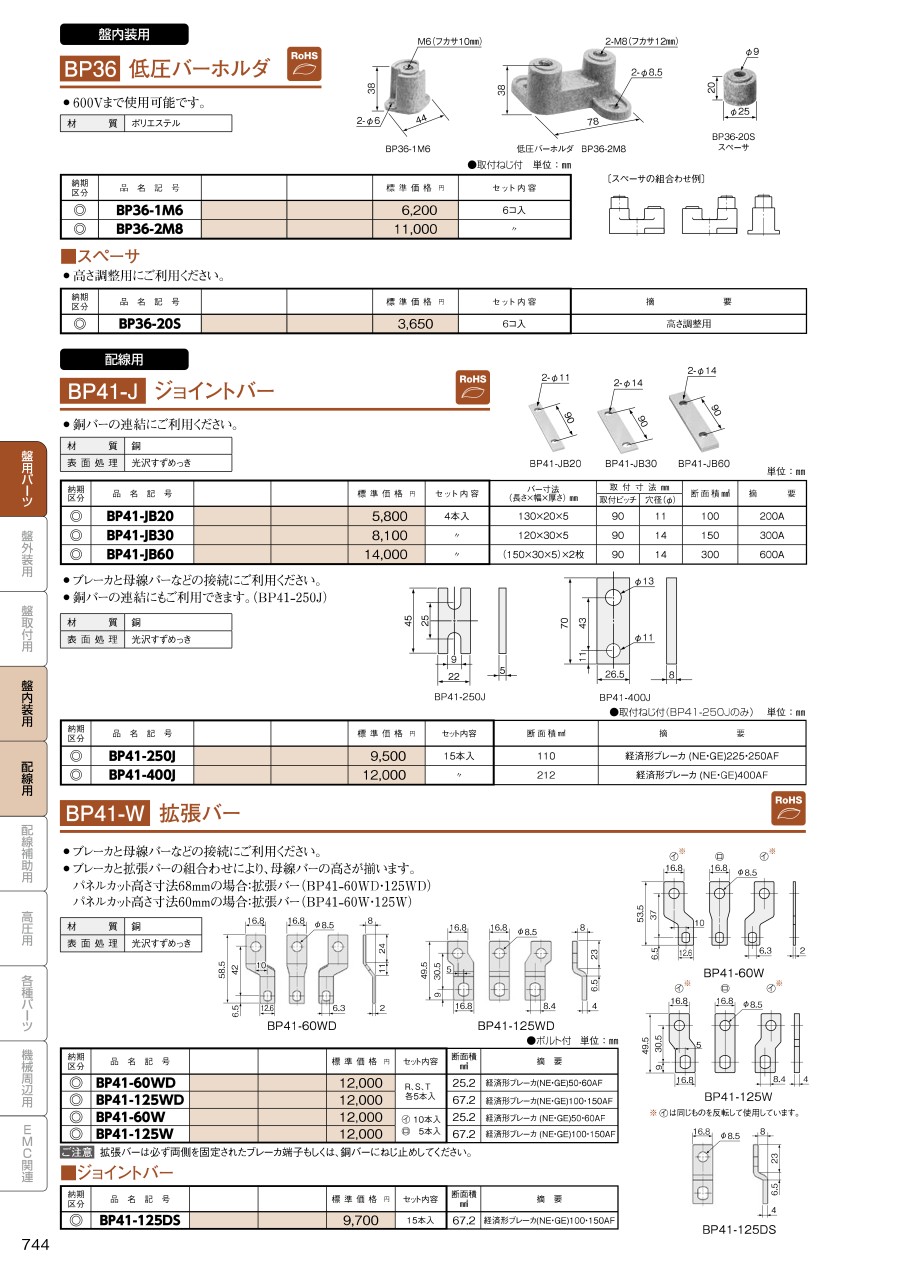

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
