BP21 パネル用レール2（ボデー用）
- 通常単価(税別)
- 4,390円～8,120円
- 税込単価
- 4,829円～8,932円
ボデー用として盤用キャビネット、RA、OR、SR等に最適なレール【特長】・材質...
詳細情報を確認する- 材質
- 溶融亜鉛めっき鋼板
- 板厚 (mm)
- 2
- セット内容
- レール2本、パネル取付ねじ
- 備考
- セット商品です
未確定：候補が9型番あります。
商品仕様
製品仕様

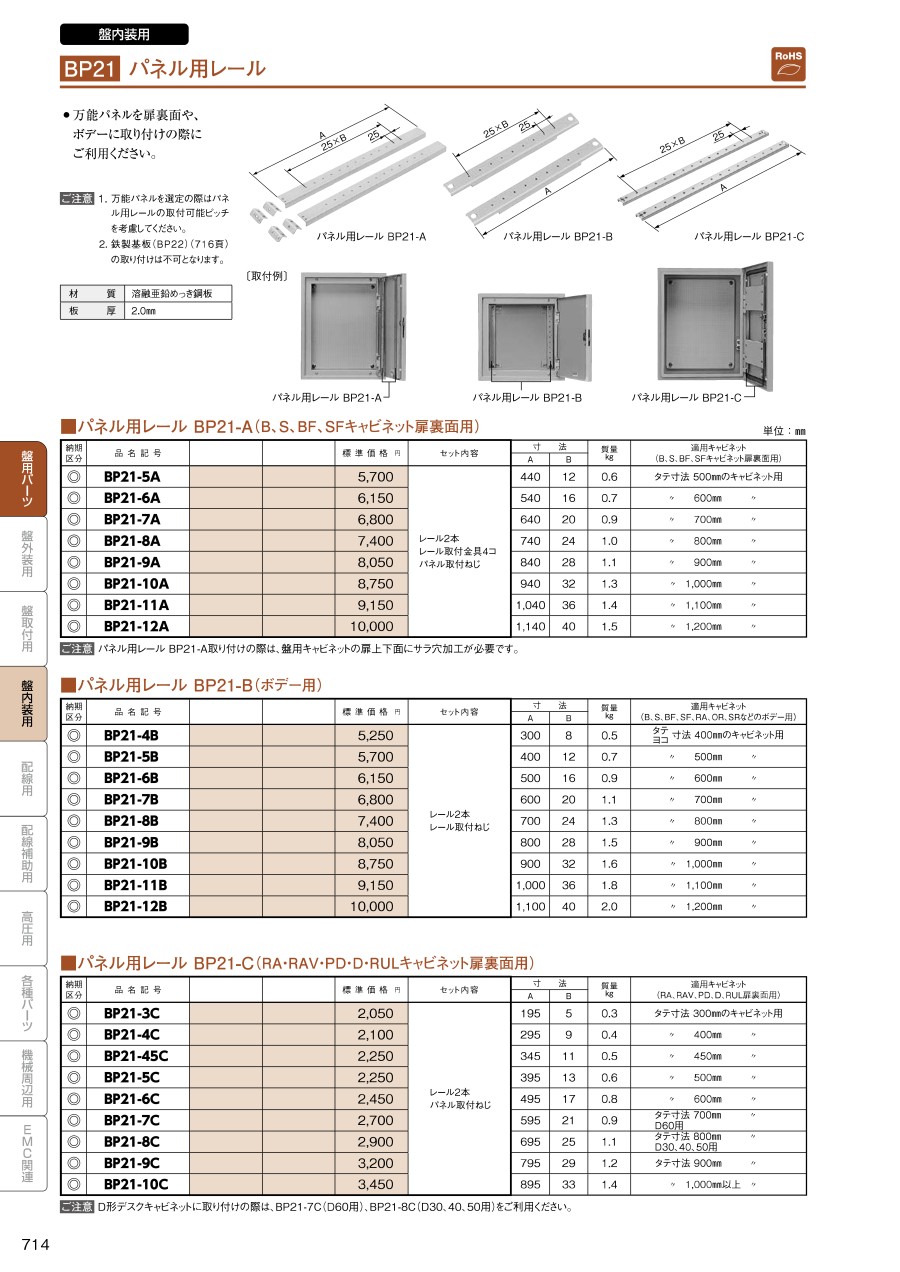

パネル用レール2（ボデー用）の外観・寸法
パネル用レール2（ボデー用）の取り付け例
| 品名記号 | セット内容 | 寸法 mm | 製品質量 kg | 適用キャビネット （B、S、BF、SF、RA、OR、SRなどのボデー用） | |
|---|---|---|---|---|---|
| A | B | ||||
| BP21-4B | レール2本 レール取付ねじ | 300 | 8 | 0.5 | タテ、ヨコ寸法 400mmのキャビネット用 |
| BP21-5B | 400 | 12 | 0.7 | タテ、ヨコ寸法 500mmのキャビネット用 | |
| BP21-6B | 500 | 16 | 0.9 | タテ、ヨコ寸法 600mmのキャビネット用 | |
| BP21-7B | 600 | 20 | 1.1 | タテ、ヨコ寸法 700mmのキャビネット用 | |
| BP21-8B | 700 | 24 | 1.3 | タテ、ヨコ寸法 800mmのキャビネット用 | |
| BP21-9B | 800 | 28 | 1.5 | タテ、ヨコ寸法 900mmのキャビネット用 | |
| BP21-10B | 900 | 32 | 1.6 | タテ、ヨコ寸法 1,000mmのキャビネット用 | |
| BP21-11B | 1,000 | 36 | 1.8 | タテ、ヨコ寸法 1,100mmのキャビネット用 | |
| BP21-12B | 1,100 | 40 | 2.0 | タテ、ヨコ寸法 1,200mmのキャビネット用 | |
※盤用キャビネット、RA、OR、SRなどにご利用ください。
詳細情報
基本情報
ボデー用として盤用キャビネット、RA、OR、SR等に最適なレール
【特長】
・材質：溶融亜鉛めっき鋼板
・板厚：2.0mm
・ボデー用
