BP11-P スイッチパネル

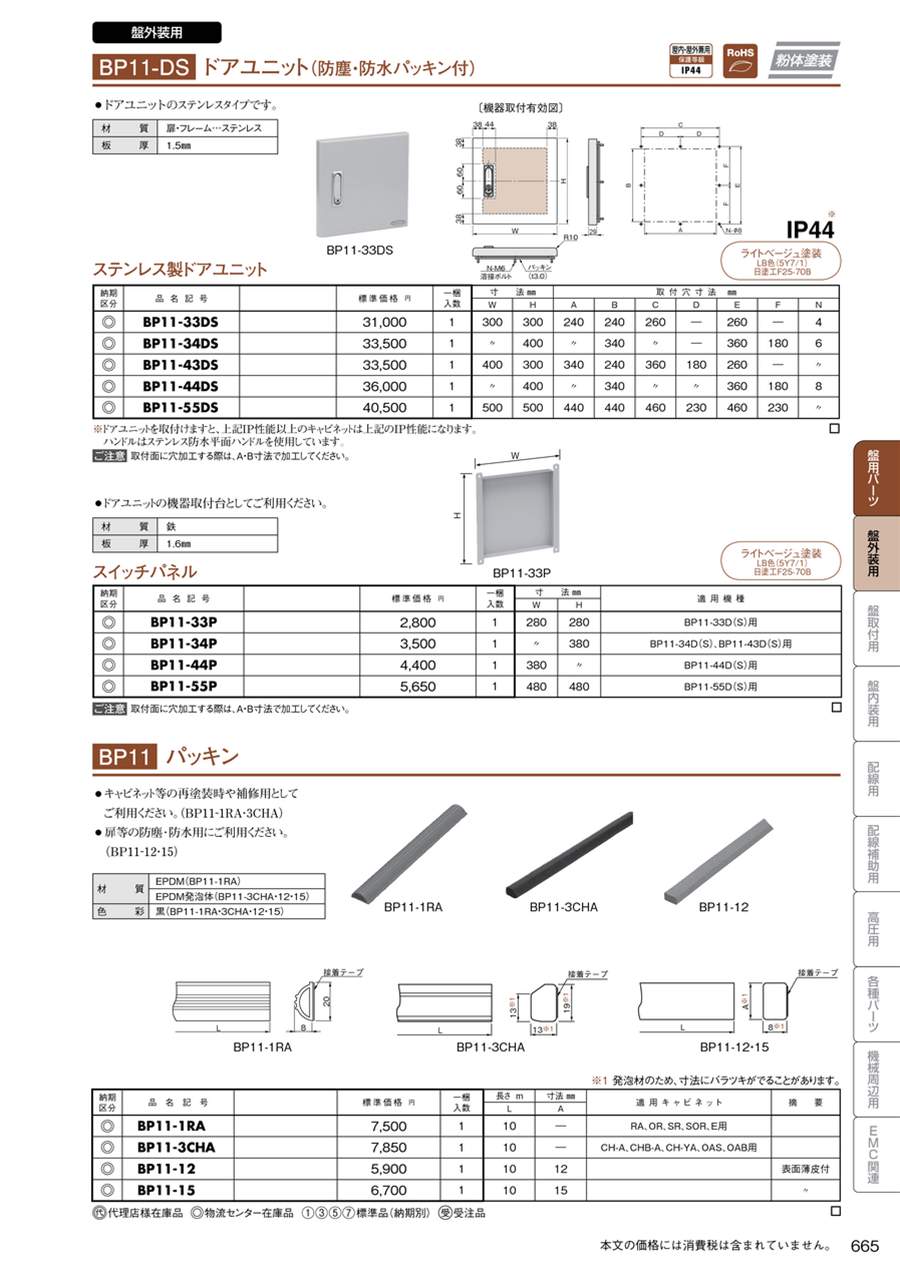

製品仕様

製品イメージ

製品仕様

取付方法

（1）付属のテンプレートでキャビネットに穴加工してください。

1. ※1ドアユニットの角穴は必要に応じて開けてください。
2. ※2取付穴の大きさは防塵・防水性能に影響しますので、必ず指定寸法で加工してください。
3. ※3取付面にバリが生じた場合には、防塵／防水性能等に影響しますので必ずバリ取りを行ってください。
4. ※4抜き穴加工した取付面は錆が発生する恐れがありますので、タッチアップペイント（当メーカー型番：BP81）で必ず補正を行ってください。
5. ※5適用板厚：～6.0mm（スイッチパネル取付時は4.5mm）

（2）

• ドアユニットをキャビネット外側から挿入し、内側から付属のナットで締付けてください（推奨締付トルク：5N･m）。（図1参照）
• ドアユニット背面に機器を取付けるための深さが必要な場合は、別売のスイッチパネルを合わせてご利用ください。スイッチパネルを使用する場合は、スイッチパネルをキャビネットとナットの間に挟み込んでください。（図2参照）

図1

図2

（3）屋外に使用する場合、防水を必要とする場合、凹凸がある面に取付ける場合は、ドアユニットとキャビネットの接合部周囲にシーリング処理を行ってください。（図3参照）

図3

注意・禁止事項

使用上の注意

• ※ 落下などの強い衝撃を与えないでください。凹みや歪みが発生し、強度の劣化につながります。
• ※ スイッチパネルはスイッチや表示ランプなどの軽量機器を取付けることを目的としていますので、重量物を取付けないでください。垂れや変形、破損の恐れがあります。

施工上の注意

• ※ キャビネットへの取付け作業は二人以上で行ってください。落下の恐れがあります。
• ※ 取付けるキャビネットは十分に強度がある物を使用してください。
• ※ ボルト、ナットは規定の締付トルクにて緩みのないよう確実に締付けてください。
• ※ 屋外に使用する場合又は防水を必要とする場合は、作業方法に従ってシーリング処理を行ってください。
• ※ 凹凸がある面に取付ける場合は、作業方法に従ってシーリング処理を行って下さい。
