H41A イカリ形キー付ハンドル（屋内用）

製品仕様

H41A・イカリ形キー付ハンドル（屋内用）の製品イメージ

• ※ 写真は商品シリーズの代表例を記載しています。

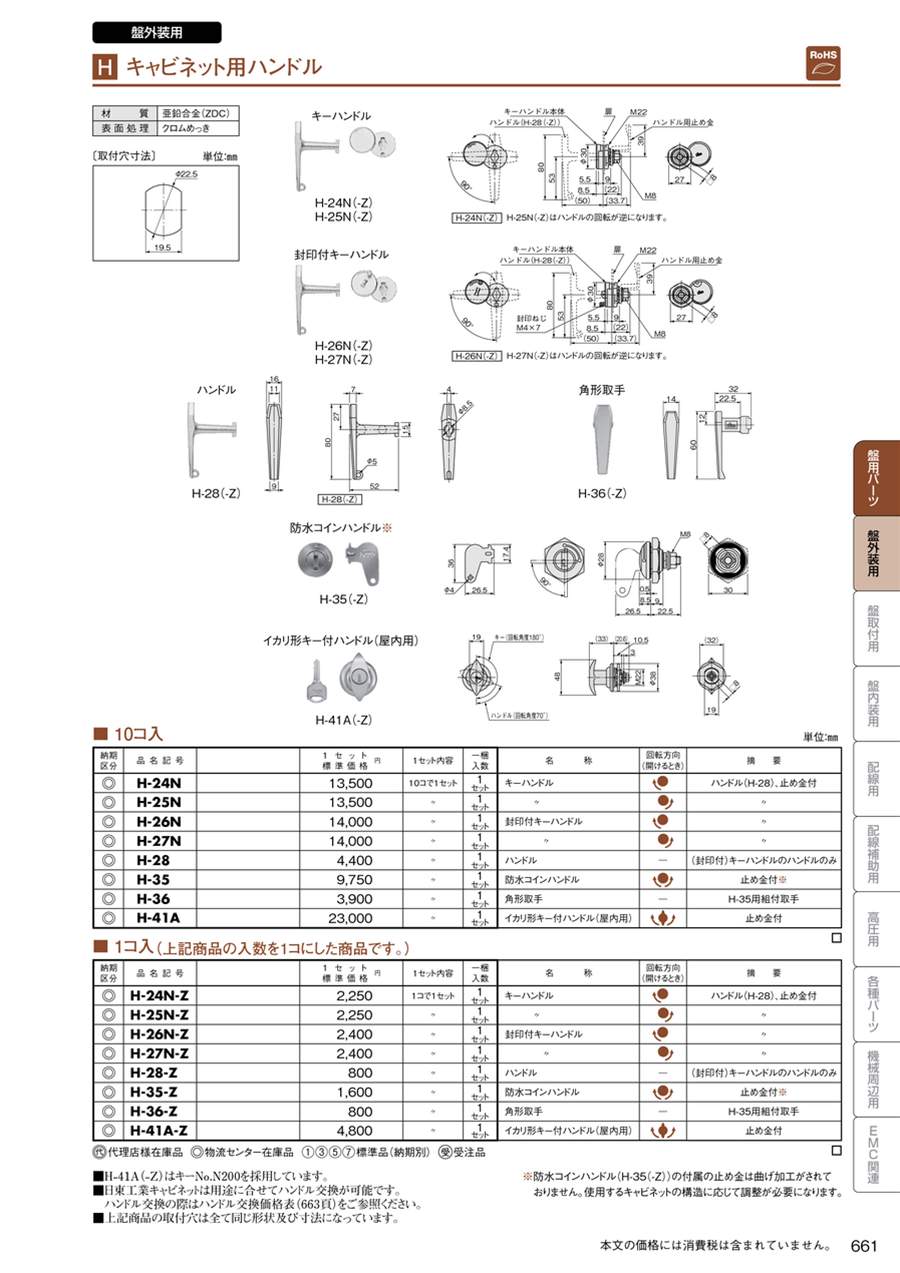

製品仕様

（単位：mm）

寸法図

操作方法

図1

1.キーを差込み180°回転させ、解錠してください。
解錠、施錠はハンドルを上図の状態にして行ってください

図2

2.扉を開ける際、上図のように70°回転させてください。

• ※ シャフトを180°回転し取付けることで、左開き、右開きどちらにも対応できます。

取付説明図

図3

ハンドル取付穴寸法

図4

注意・禁止事項

• ※ 以下のキーハンドル付弊社製品は、取付穴は共通ですが、キャビネットに標準付属されている止め金がそのまま使用できないため、止め金を製作して頂く必要があります。
• ※ 引込計器盤キャビネット（M-B、MS-B、M-RB、MS-RB、SM-B、SMS-B）
• ※ 集合計器盤キャビネット（SH-B、SH-TB、SH-KB）
• ※ スイッチボックス（A両扉）の製品に取付けることはできません。
• ※ 本製品は屋内用のため、屋外用製品に使用することはできません。
• ※ ハンドル交換時には、止め金調整を行ってください。
