絞り込み条件

未確定:候補が17型番あります。

EX-RA パネル用レールE

  • 数量スライド割引
通常単価(税別)
4,38012,080
税込単価
4,81813,288

キャビネット側面に万能パネル等を取付ける際に最適な内装パーツ【特長】・セット内...

詳細情報を確認する
  • 種類
    金具
  • 材質
    鉄(溶融亜鉛めっき鋼板)
  • 備考
    セット商品です
未確定:候補が17型番あります。
数量:

商品仕様

製品仕様

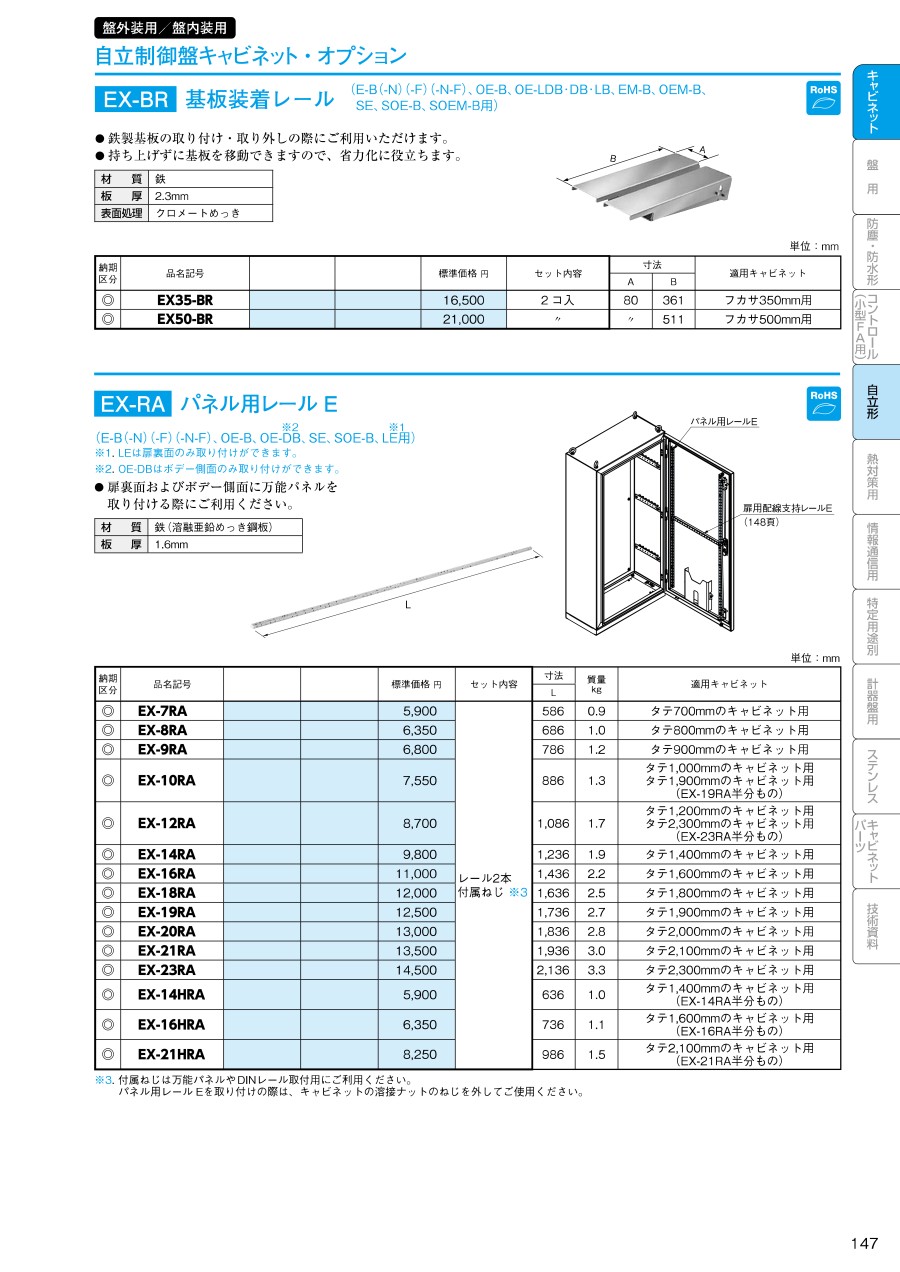

EX-RA・パネル用レールEの外観

EX-RA・パネル用レールEの外観

  • 材質:鉄(溶融亜鉛めっき鋼板)
  • 板厚:2.3mm
EX-RA・パネル用レールEの使用例

EX-RA・パネル用レールEの使用例

  • 材質:鉄(溶融亜鉛めっき鋼板)
  • 板厚:1.6mm

(単位:mm)

品名記号セット内容寸法製品質量
kg
適用キャビネット
L
EX-7RAレール2本
付属ねじ ※1
5860.9タテ700mmのキャビネット用
EX-8RA6861.0タテ800mmのキャビネット用
EX-9RA7861.2タテ900mmのキャビネット用
EX-10RA8861.3タテ1,000mmのキャビネット用
タテ1,900mmのキャビネット用
(EX-19RA半分もの)
EX-12RA1,0861.7タテ1,200mmのキャビネット用
タテ2,300mmのキャビネット用
(EX-23RA半分もの)
EX-14RA1,2361.9タテ1,400mmのキャビネット用
EX-16RA1,4362.2タテ1,600mmのキャビネット用
EX-18RA1,6362.5タテ1,800mmのキャビネット用
EX-19RA1,7362.7タテ1,900mmのキャビネット用
EX-20RA1,8362.8タテ2,000mmのキャビネット用
EX-21RA1,9363.0タテ2,100mmのキャビネット用
EX-23RA2,1363.3タテ2,300mmのキャビネット用
EX-14HRA6361.0タテ1,400mmのキャビネット用
(EX-14RA半分もの)
EX-16HRA7361.1タテ1,600mmのキャビネット用
(EX-16RA半分もの)
EX-21HRA9861.5タテ2,100mmのキャビネット用
(EX-21RA半分もの)
  • ※1付属ねじは万能パネルやDINレール取付用にご利用ください。パネル用レールEを取り付けの際は、キャビネットの溶接ナットのねじを外してご使用ください。

製品仕様

EX-6RAの外観

EX-6RAの外観

パネル用レールE(EX-RA)の使用例

パネル用レールE(EX-RA)の使用例

(単位:mm)

品名記号セット内容寸法製品質量
kg
適用キャビネット
L
EX-6RAレール2本
パネル取付ねじ ※
4860.7FUL□□-□6
EX-13RA1,1861.7FUL□□-□13

※付属ねじは万能パネル(BP22-P-Z)やDINレール取付用にご利用ください。パネル用レールEを取付けの際は、キャビネットの溶接ナットのねじを外してご使用ください。

型番リスト

表示件数

厚さ(t)

(mm)

寸法(H)

(mm)

特記

摘要

セット内容

RoHS?最小発注数量
2.3
486
FA機械向キャビネット用オプション
FUL□□-□6
レール2本、パネル取付ねじ
10
1個
1.6
586
自立制御盤キャビネット用オプション
タテ700mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
686
自立制御盤キャビネット用オプション
タテ800mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
786
自立制御盤キャビネット用オプション
タテ900mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
886
自立制御盤キャビネット用オプション
タテ1000mm用キャビネット適用 / タテ1900mm用キャビネット適用(EX-19RA半分も)
レール2本、付属ねじ
10
1個
1.6
1086
自立制御盤キャビネット用オプション
タテ1200mm用キャビネット適用
レール2本、付属ねじ
10
1個
2.3
1186
FA機械向キャビネット用オプション
FUL□□-□13
レール2本、パネル取付ねじ
10
1個
1.6
636
自立制御盤キャビネット用オプション
タテ1400mm用キャビネット適用(EX-14RA半分も)
レール2本、付属ねじ
10
1個
1.6
1236
自立制御盤キャビネット用オプション
タテ1400mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
736
自立制御盤キャビネット用オプション
タテ1600mm用キャビネット適用(EX-16RA半分も)
レール2本、付属ねじ
10
1個
1.6
1436
自立制御盤キャビネット用オプション
タテ1600mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
1636
自立制御盤キャビネット用オプション
タテ1800mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
1736
自立制御盤キャビネット用オプション
タテ1900mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
1836
自立制御盤キャビネット用オプション
タテ2000mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
986
自立制御盤キャビネット用オプション
タテ2100mm用キャビネット適用(EX-21RA半分も)
レール2本、付属ねじ
10
1個
1.6
1936
自立制御盤キャビネット用オプション
タテ2100mm用キャビネット適用
レール2本、付属ねじ
10
1個
1.6
2136
自立制御盤キャビネット用オプション
タテ2300mm用キャビネット適用
レール2本、付属ねじ
10
1個
通常単価(税別) (税込単価)
通常出荷日
4,380
( 4,818 )
3日目
4,830
( 5,313 )
3日目
5,150
( 5,665 )
3日目
5,490
( 6,039 )
3日目
6,140
( 6,754 )
3日目
7,020
( 7,722 )
3日目
7,800
( 8,580 )
3日目
5,600
( 6,160 )
3日目
7,690
( 8,459 )
3日目
5,150
( 5,665 )
3日目
8,780
( 9,658 )
2日目
9,660
( 10,626 )
2日目
9,990
( 10,989 )
2日目
10,550
( 11,605 )
2日目
6,590
( 7,249 )
2日目
12,070
( 13,277 )
2日目
12,080
( 13,288 )
2日目

詳細情報

基本情報

キャビネット側面に万能パネル等を取付ける際に最適な内装パーツ
【特長】
・セット内容:レール2本、付属ねじ
【用途】
・扉裹面およびボデー側面に万能パネルを取付ける際こ利用ください。


日東工業ボックス穴加工サービス開始しました!
・Webで簡単設計(CAD知識は不要!)
・短納期出荷
・固有型番発行で注文から管理まで一括管理
サービス詳細はこちら

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
