BP31 分岐取付台・スリムブレーカ・協約形ブレーカ用【1～10個入り】
- 通常単価(税別)
- 1,520円～10,880円
- 税込単価
- 1,672円～11,968円
スリムブレーカ／協約形ブレーカ用の分岐取付台BP31【特長】・取付ねじ付・材質...
詳細情報を確認する- 種類
- 機器取付金具
- 材質
- 溶融亜鉛めっき鋼板
- 板厚 (mm)
- 1.2
未確定：候補が38型番あります。
商品仕様
製品仕様

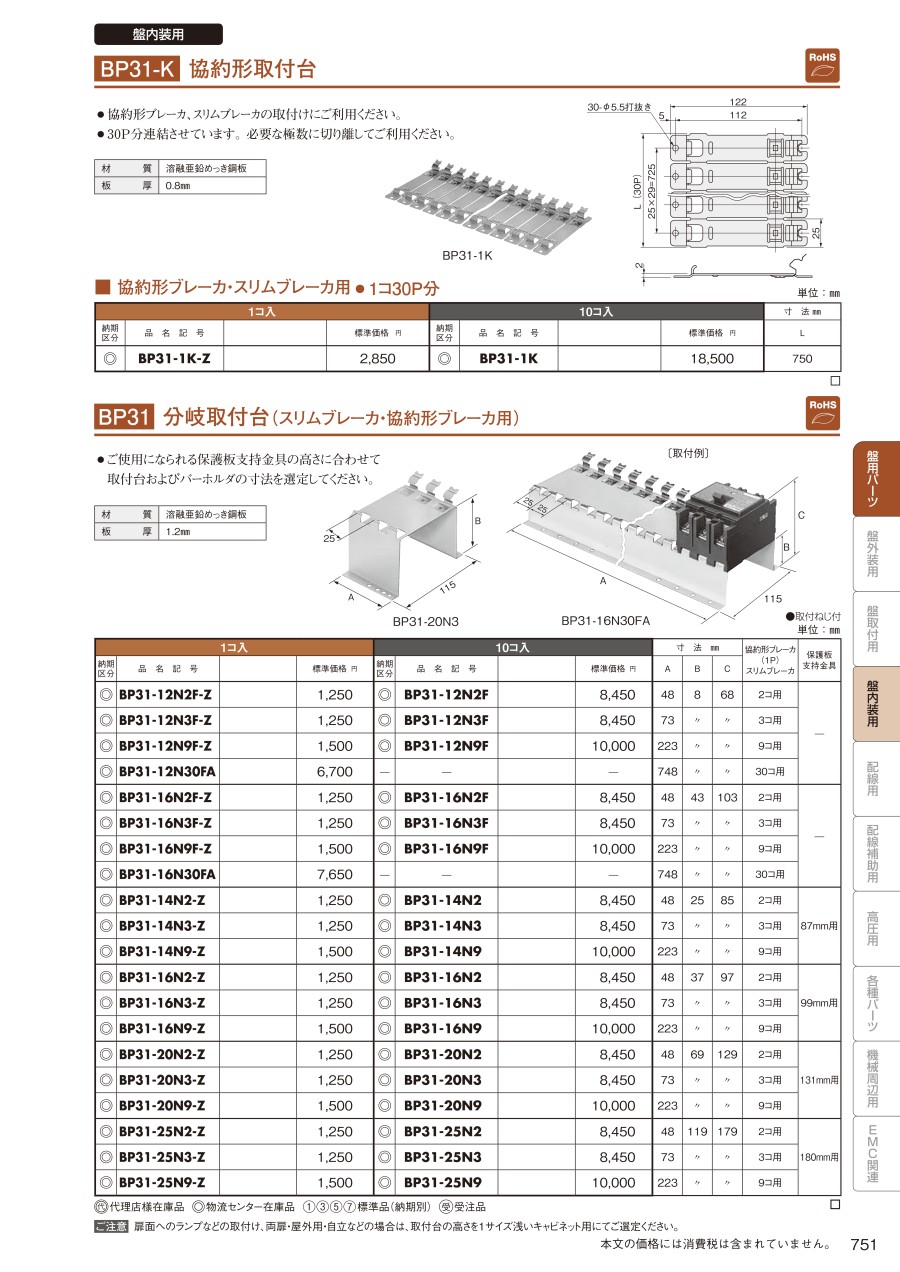

BP31・分岐取付台・スリムブレーカ・協約形ブレーカ用の仕様
- ※ 写真は商品シリーズの代表例を記載しています。
- ※ ご使用になられる保護板支持金具の高さに合わせて取付台およびバーホルダの寸法を選定してください。
製品仕様
（単位：mm）
寸法図
| 1コ入 | 10コ入 | 寸法mm | 協約形ブレーカ （1P） スリムブレーカ | 保護板 支持金具 | ||
|---|---|---|---|---|---|---|
| 品名記号 | 品名記号 | A | B | C | ||
| BP31-12N2F-Z | BP31-12N2F | 48 | 8 | 68 | 2コ用 | - |
| BP31-12N3F-Z | BP31-12N3F | 73 | 8 | 68 | 3コ用 | |
| BP31-12N9F-Z | BP31-12N9F | 223 | 8 | 68 | 9コ用 | |
| BP31-12N30FA | - | 748 | 8 | 68 | 30コ用 | |
| BP31-16N2F-Z | BP31-16N2F | 48 | 43 | 103 | 2コ用 | - |
| BP31-16N3F-Z | BP31-16N3F | 73 | 43 | 103 | 3コ用 | |
| BP31-16N9F-Z | BP31-16N9F | 223 | 43 | 103 | 9コ用 | |
| BP31-16N30FA | - | 748 | 43 | 103 | 30コ用 | |
| BP31-14N2-Z | BP31-14N2 | 48 | 25 | 85 | 2コ用 | 87mm用 |
| BP31-14N3-Z | BP31-14N3 | 73 | 25 | 85 | 3コ用 | |
| BP31-14N9-Z | BP31-14N9 | 223 | 25 | 85 | 9コ用 | |
| BP31-16N2-Z | BP31-16N2 | 48 | 37 | 97 | 2コ用 | 99mm用 |
| BP31-16N3-Z | BP31-16N3 | 73 | 37 | 97 | 3コ用 | |
| BP31-16N9-Z | BP31-16N9 | 223 | 37 | 97 | 9コ用 | |
| BP31-20N2-Z | BP31-20N2 | 48 | 69 | 129 | 2コ用 | 131mm用 |
| BP31-20N3-Z | BP31-20N3 | 73 | 69 | 129 | 3コ用 | |
| BP31-20N9-Z | BP31-20N9 | 223 | 69 | 129 | 9コ用 | |
| BP31-25N2-Z | BP31-25N2 | 48 | 119 | 179 | 2コ用 | 180mm用 |
| BP31-25N3-Z | BP31-25N3 | 73 | 119 | 179 | 3コ用 | |
| BP31-25N9-Z | BP31-25N9 | 223 | 119 | 179 | 9コ用 | |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
1,850円 ( 2,035円 ) | 3日目 |
7,690円 ( 8,459円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
1,850円 ( 2,035円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
1,850円 ( 2,035円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
1,850円 ( 2,035円 ) | 3日目 |
8,450円 ( 9,295円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
1,850円 ( 2,035円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
9,660円 ( 10,626円 ) | 3日目 |
1,520円 ( 1,672円 ) | 3日目 |
10,880円 ( 11,968円 ) | 3日目 |
1,850円 ( 2,035円 ) | 3日目 |
詳細情報
基本情報
スリムブレーカ／協約形ブレーカ用の分岐取付台BP31
【特長】
・取付ねじ付
・材質：溶融亜鉛めっき鋼板
・板厚：1.2mm
・ご使用になられる保護板支持金具の高さに合わせて取付台およびバーホルダのす法を選定してください。
