日東工業

BP22-M メーターパネル

カタログ |

数量スライド割引

通常単価(税別): 7,800円～14,310円

税込単価: 8,580円～15,741円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：2 日目～

キャビネット内に各種計器を取付ける場合に使用するメーターパネル【特長】・バー蝶...

材質
鉄
板厚 (mm)
1.6(メーターパネル)
色彩又は表面処理
ライトベージュ塗装(5Y7/1)

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

BP22-M・メーターパネルの詳細

製品のイメージ

製品の寸法見本図

品名記号	最大外形寸法mm			メーターパネル寸法mm			製品質量 kg	適用キャビネットの目安※
品名記号	W	H	D	F	G	P	製品質量 kg	RA、OR、SR、SORなど
BP22-2041M	320	179	172	305	156	256	3.0	フカサ 200mm～ヨコ 400mm～タテ 300mm～
BP22-2043M	320	343	172	305	320	256	5.6	フカサ 200mm～ヨコ 400mm～タテ 450mm～
BP22-2051M	420	179	172	405	156	356	3.2	フカサ 200mm～ヨコ 500mm～タテ 300mm～
BP22-2051MH	420	193	172	405	170	356	3.5	フカサ 200mm～ヨコ 500mm～タテ 350mm～
BP22-2053M	420	343	172	405	320	356	6.0	フカサ 200mm～ヨコ 500mm～タテ 450mm～
BP22-2061M	520	179	172	505	156	456	3.4	フカサ 200mm～ヨコ 600mm～タテ 300mm～
BP22-2063M	520	343	172	505	320	456	6.4	フカサ 200mm～ヨコ 600mm～タテ 450mm～
BP22-2064M	520	443	172	505	420	456	8.3	フカサ 200mm～ヨコ 600mm～タテ 550mm～
BP22-2071M	620	179	172	605	156	556	3.6	フカサ 200mm～ヨコ 700mm～タテ 300mm～
BP22-2073M	620	343	172	605	320	556	6.7	フカサ 200mm～ヨコ 700mm～タテ 450mm～
BP22-2542M	320	243	222	305	220	256	4.7	フカサ 250mm～ヨコ 400mm～タテ 400mm～
BP22-2543M	320	343	222	305	320	256	6.6	フカサ 250mm～ヨコ 400mm～タテ 450mm～
BP22-2551M	420	193	222	405	170	356	4.5	フカサ 250mm～ヨコ 500mm～タテ 350mm～
BP22-2552M	420	243	222	405	220	356	5.0	フカサ 250mm～ヨコ 500mm～タテ 400mm～
BP22-2553M	420	343	222	405	320	356	7.0	フカサ 250mm～ヨコ 500mm～タテ 450mm～
BP22-2562M	520	243	222	505	220	456	5.3	フカサ 250mm～ヨコ 600mm～タテ 400mm～
BP22-2563M	520	343	222	505	320	456	7.4	フカサ 250mm～ヨコ 600mm～タテ 450mm～
BP22-2564M	520	443	222	505	420	456	9.3	フカサ 250mm～ヨコ 600mm～タテ 550mm～
BP22-2572M	620	243	216	605	220	556	5.6	フカサ 250mm～ヨコ 700mm～タテ 400mm～
BP22-2573M	620	343	216	605	320	556	7.7	フカサ 250mm～ヨコ 700mm～タテ 450mm～

※ キャビネットの形状により取付けできない場合がありますので、キャビネットの取付可能寸法とメーターパネルのサイズを確認の上、ご使用ください。
※ また、キャビネットのハンドル位置にメーターパネルを取付ける場合は、ハンドル部により有効フカサが減少しますので、機種選定にはご注意ください。
※ 適用キャビネットの目安は、フカサ／ヨコ／タテの最小寸法を記載しています。最小寸法どうしの組合わせでは、ハンドル部の止め金が干渉し、メーターパネルの取付けができません。

型番リスト

表示件数

型番

寸法（横）

(mm)

寸法（縦）

(mm)

寸法（深さ）

(mm)

RoHS?

最小発注数量

320	179	172	10	1個
320	343	172	10	1個
420	179	172	10	1個
420	193	172	10	1個
420	343	172	10	1個
520	179	172	10	1個
520	343	172	10	1個
520	443	172	10	1個
620	179	172	10	1個
620	343	172	10	1個
320	243	222	10	1個
320	343	222	10	1個
420	193	222	10	1個
420	243	222	10	1個
420	343	222	10	1個
520	243	222	10	1個
520	343	222	10	1個
520	443	222	10	1個
620	243	216	10	1個
620	343	216	10	1個

通常単価(税別) (税込単価)	通常出荷日

7,800円 ( 8,580円 )	3日目
10,440円 ( 11,484円 )	3日目
8,230円 ( 9,053円 )	3日目
8,900円 ( 9,790円 )	3日目
10,650円 ( 11,715円 )	3日目
8,900円 ( 9,790円 )	3日目
12,080円 ( 13,288円 )	3日目
13,220円 ( 14,542円 )	3日目
8,890円 ( 9,779円 )	3日目
12,080円 ( 13,288円 )	3日目
9,990円 ( 10,989円 )	3日目
12,080円 ( 13,288円 )	3日目
8,780円 ( 9,658円 )	3日目
10,220円 ( 11,242円 )	3日目
12,080円 ( 13,288円 )	3日目
10,440円 ( 11,484円 )	3日目
12,080円 ( 13,288円 )	3日目
14,310円 ( 15,741円 )	3日目
10,650円 ( 11,715円 )	3日目
13,180円 ( 14,498円 )	3日目

詳細情報

基本情報

基本情報

キャビネット内に各種計器を取付ける場合に使用するメーターパネル
【特長】
・バー蝶番の調整により奥行きが20mmピッチで調整可能です。
・材質：鉄
・板厚：1.6mm（メーターパネル）／3.2mm（パネル台）
・塗装色：ライトベージュ塗装（5Y7/1）

カタログ

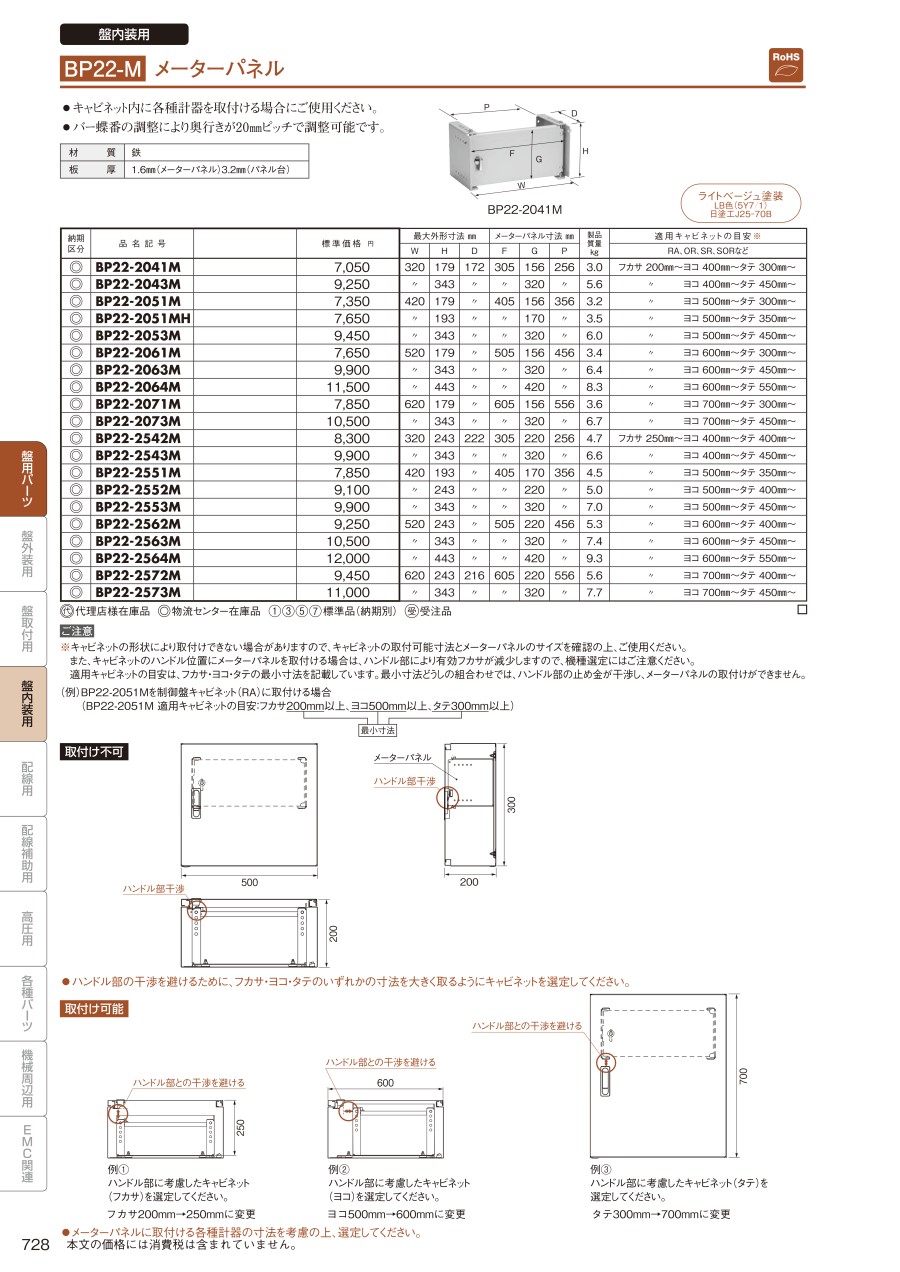

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
