日東工業

BP21 パネル用レール3RA・RAV・PD・D・RULキャビネット扉裏面用

BP21 パネル用レール3RA・RAV・PD・D・RULキャビネット扉裏面用
通常単価(税別)
1,640円～2,850円特別価格
税込単価
1,804円～3,135円特別価格
一部SALE 2026.03.31まで
通常出荷日：3日目

万能パネル取付用レールとして最適なレール【特長】・扉上下面にサラ穴をあけることにより基板用レールの取付...

詳細を確認
  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

BP21 基板用レール

日東工業

BP21 基板用レール
通常価格(税別)： 4,930円 (税込価格：5,423円)

通常出荷日：3 日目

未確定：候補が9型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

製品仕様

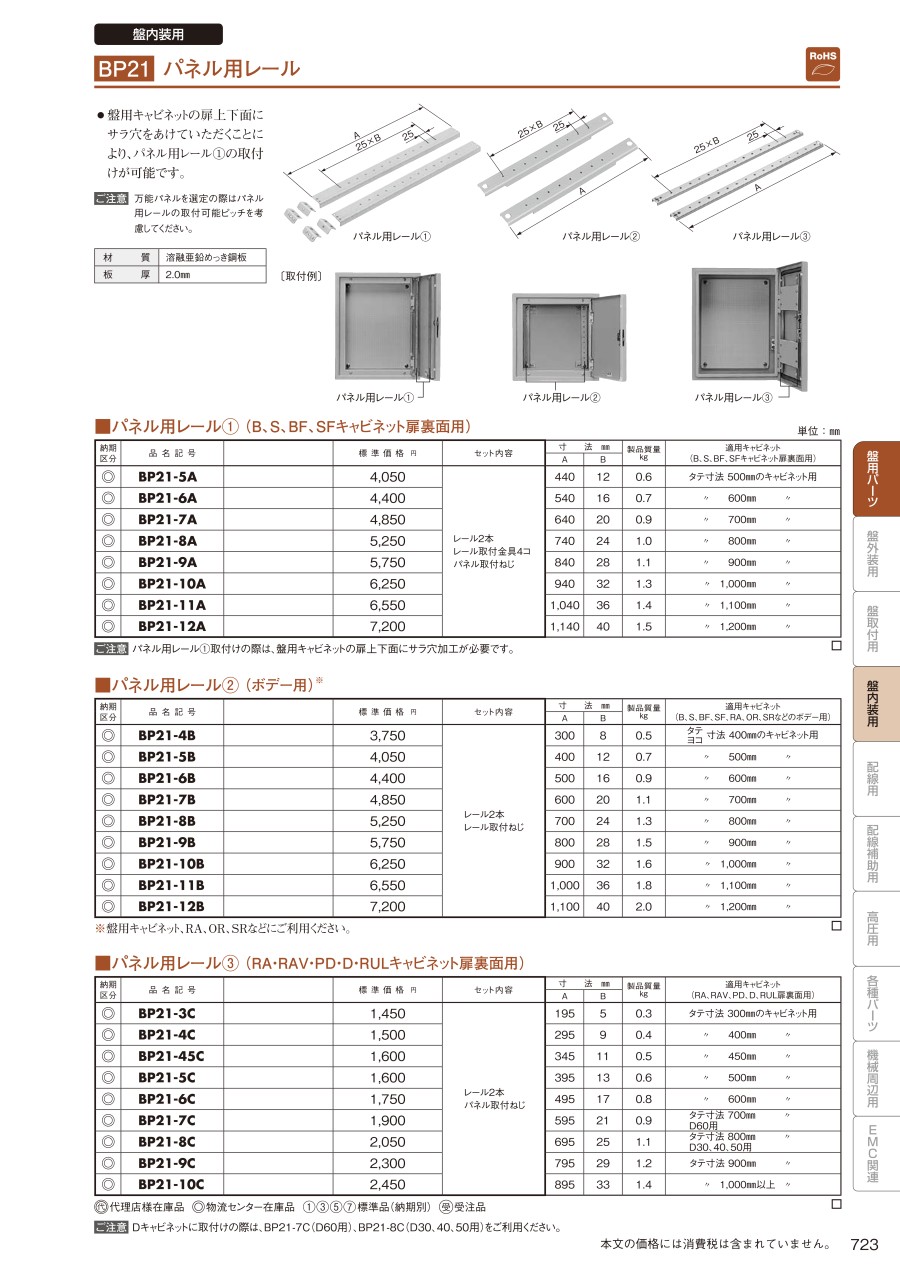

パネル用レール3の外観・寸法

パネル用レール3の外観・寸法

パネル用レール3の取り付け例

パネル用レール3の取り付け例

品名記号 セット内容寸法mm製品質量
kg		適用キャビネット
（RA、RAV、PD、D、RUL扉裏面用）
AB
BP21-3Cレール2本
パネル取付ねじ		19550.3タテ寸法 300mmのキャビネット用
BP21-4C29590.4タテ寸法 400mmのキャビネット用
BP21-45C345110.5タテ寸法 450mmのキャビネット用
BP21-5C395130.6タテ寸法 500mmのキャビネット用
BP21-6C495170.8タテ寸法 600mmのキャビネット用
BP21-7C595210.9タテ寸法 700mmのキャビネット用 D60用
BP21-8C695251.1タテ寸法 800mmのキャビネット用 D30、40、50用
BP21-9C795291.2タテ寸法 900mmのキャビネット用
BP21-10C895331.4タテ寸法 1,000mm以上のキャビネット用

※Dキャビネットに取付けの際は、BP21-7C（D60用）、BP21-8C（D30、40、50用）をご利用ください。

型番リスト

表示件数
  • 1
    • 型番
    BP21-3C
    BP21-4C
    BP21-5C
    BP21-6C
    BP21-7C
    BP21-8C
    BP21-9C
    BP21-10C
    BP21-45C

    寸法(タテ)

    (mm)

    		RoHS?最小発注数量
    195
    10
    1個
    295
    10
    1個
    395
    -
    1個
    495
    -
    1個
    595
    10
    1個
    695
    -
    1個
    795
    10
    1個
    895
    10
    1個
    345
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,640円
    ( 1,804円 )
    3日目
    2,340円859円
    ( 945円 )
    3日目
    2,520円
    ( 2,772円 )
    3日目
    2,070円
    ( 2,277円 )
    3日目
    2,810円1,118円
    ( 1,230円 )
    3日目
    2,410円
    ( 2,651円 )
    3日目
    2,620円
    ( 2,882円 )
    3日目
    2,850円
    ( 3,135円 )
    3日目
    1,860円
    ( 2,046円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    万能パネル取付用レールとして最適なレール
    【特長】
    ・扉上下面にサラ穴をあけることにより基板用レールの取付けが可能です（B、S、BF、SF）。
    ・材質：溶融亜鉛めっき鋼板
    ・板厚：2.0mm

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

    日東工業ボックス穴加工サービス開始しました！
    ・Webで簡単設計（CAD知識は不要！）
    ・短納期出荷
    ・固有型番発行で注文から管理まで一括管理
    →サービス詳細はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
