未確定：候補が8型番あります。

日東工業

BP11 小扉・屋内用

カタログ |

数量スライド割引

通常単価(税別): 4,600円～22,870円

税込単価: 5,060円～25,157円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

【特長】・屋内用の小扉BP11・制御盤などの点検、操作に便利です

種類
窓枠
開閉式
あり
材質
ポリカーボネート

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
薬品、油の種類、設置場所の環境条件により差が生じる場合がありますので、ご使用の際は、必ず使用目的に沿った実用試験にて性能を確認してからご使用ください。

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

BP11/小扉/屋内用の詳細

製品のイメージ

製品仕様

外形/窓寸法　

（単位：mm）

BP11-54N～524

BP11-921A・1821A

取付穴寸法

BP11-54N～515N

BP11-518N・524

BP11-921A・1821A

※印の取付穴はBP11-1821Aのみ必要です。

品名記号	外形寸法 mm				窓寸法 mm		取付穴寸法 mm
品名記号	A	B	C1	C2	D	E	F1	F2	G1	G2	H	I	J	K	φL	M
BP11-54N	76.5	59	31	25	38	33	67	6.75	43	-	55	49	-	4	3.5	R3
BP11-58N	76.5	94	31	25	38	68	67	6.75	70	-	55	84	-	4	3.5	R3
BP11-511N	76.5	130	31	25	38	103	67	6.75	113.5	-	55	120	-	4	3.5	R3
BP11-515N	76.5	164	31	25	38	137	67	6.75	140	-	55	152	-	4	3.5	R3
BP11-518N	76.5	200	31	25	38	175	67	6.75	35	70	55	190	-	8	3.5	R3
BP11-524	108	257	50	15	57	237	82	7.5	73	73	67	249	-	8	4	R6
BP11-921A	128	250	28	4.5	98	217	115	-	102	102	100	220	-	6	3	-
BP11-1821A	218	250	28	4.5	188	217	205	-	102	102	190	220	235	8	3	-

※ 薬品、油の種類、設置場所の環境条件により差が生じる場合がありますので、ご使用の際は、必ず使用目的に沿った実用試験にて性能を確認してからご使用ください。
※ 有機溶剤、切削油、薬品などが含まれる雰囲気中でのご使用は下記を参考にしてください。

【実用に耐える】

弱酸
弱アルカリ
アルコール
灯油

【使用に適さない】

強酸
強アルカリ
ベンジン
ガソリン
シンナー
四塩化炭素
切削油
有機溶剤

型番リスト

表示件数

型番

寸法横 W

(mm)

寸法縦 H

(mm)

RoHS?

最小発注数量

76.5（枠）、38（窓）	59（枠）、33（窓）	-	1個
76.5（枠）、38（窓）	94（枠）、68（窓）	-	1個
218（枠）、188（窓）	250（枠）、217（窓）	-	1個
76.5（枠）、38（窓）	130（枠）、103（窓）	-	1個
76.5（枠）、38（窓）	164（枠）、137（窓）	-	1個
76.5（枠）、38（窓）	200（枠）、175（窓）	-	1個
108（枠）、57（窓）	257（枠）、237（窓）	-	1個
128（枠）、98（窓）	250（枠）、217（窓）	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,600円 ( 5,060円 )	3日目
5,220円 ( 5,742円 )	3日目
22,870円 ( 25,157円 )	3日目
5,210円 ( 5,731円 )	3日目
6,220円 ( 6,842円 )	3日目
6,390円 ( 7,029円 )	3日目
7,610円 ( 8,371円 )	3日目
16,850円 ( 18,535円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・屋内用の小扉BP11
・制御盤などの点検、操作に便利です

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
薬品、油の種類、設置場所の環境条件により差が生じる場合がありますので、ご使用の際は、必ず使用目的に沿った実用試験にて性能を確認してからご使用ください。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

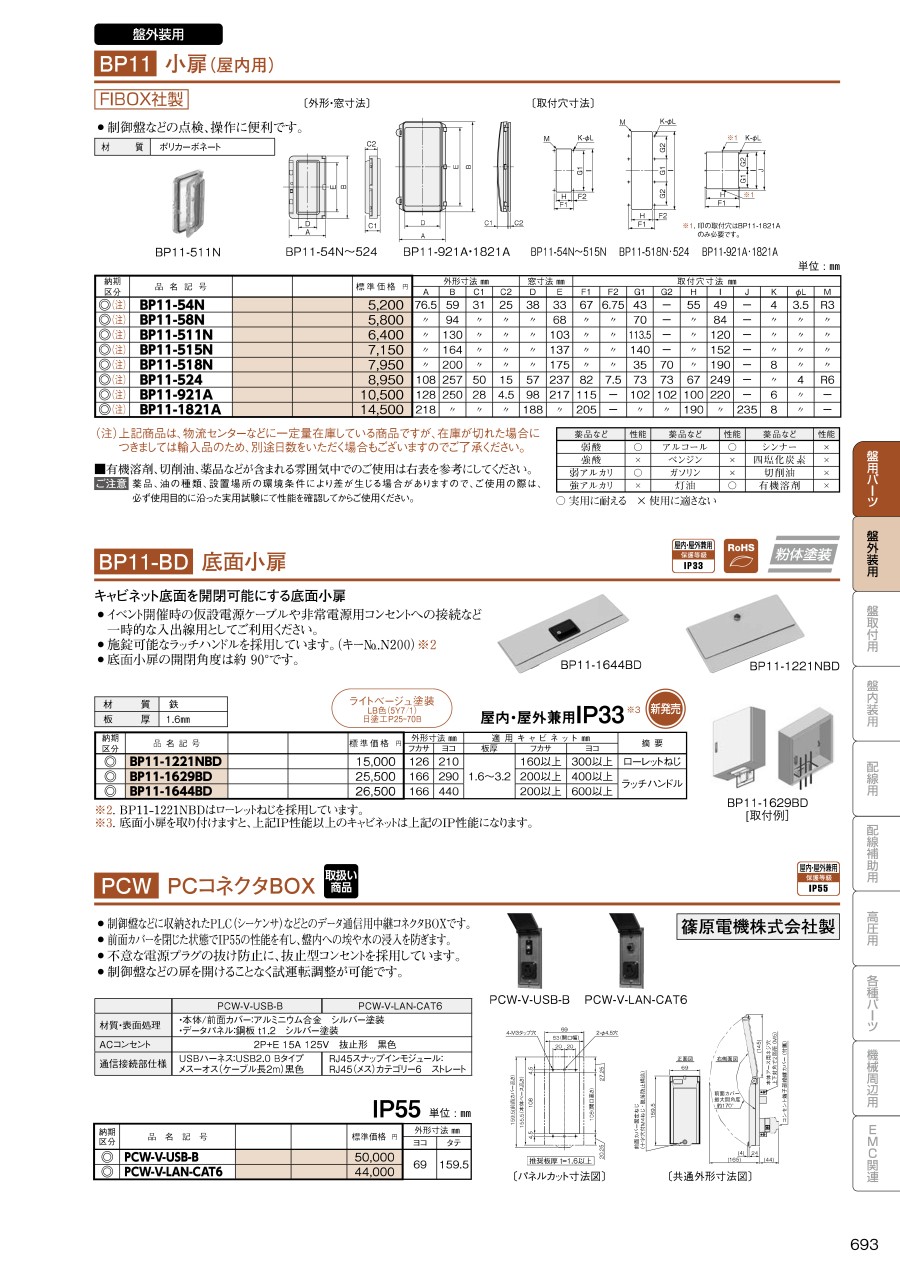

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
BP11-D ドアユニット（防水・防塵パッキン付）板厚（mm）1.6
自立盤等の操作用小扉としてご使用いただけます。キャビネットに穴加工を行うだけで取付けが可能です。施錠可能な防水平面ハンドルを採用しています。
河村電器産業
小扉 VP26
キャビネットの扉に取付け、操作用小扉としてご使用ください。鋼板製です。
日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました<br>WEB上で設計、即注文可能<br>最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
