日東工業

BP44-FK 分岐リード板・協約形ブレーカ用（フラットタイプ）【20～100個入り】

カタログ |

通常単価(税別): 12,070円～32,990円

税込単価: 13,277円～36,289円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

協約形ブレーカ用分岐リード板【特長】・フラットタイプ・材質：銅・表面処理：光沢...

種類
その他
色彩又は表面処理
光沢スズめっき
材質
銅
付属品
セムスなべ小ねじM6×14

未確定：候補が22型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

BP44-FK／分岐リード板／協約形ブレーカ用／フラットタイプ【20～100個入り】の詳細

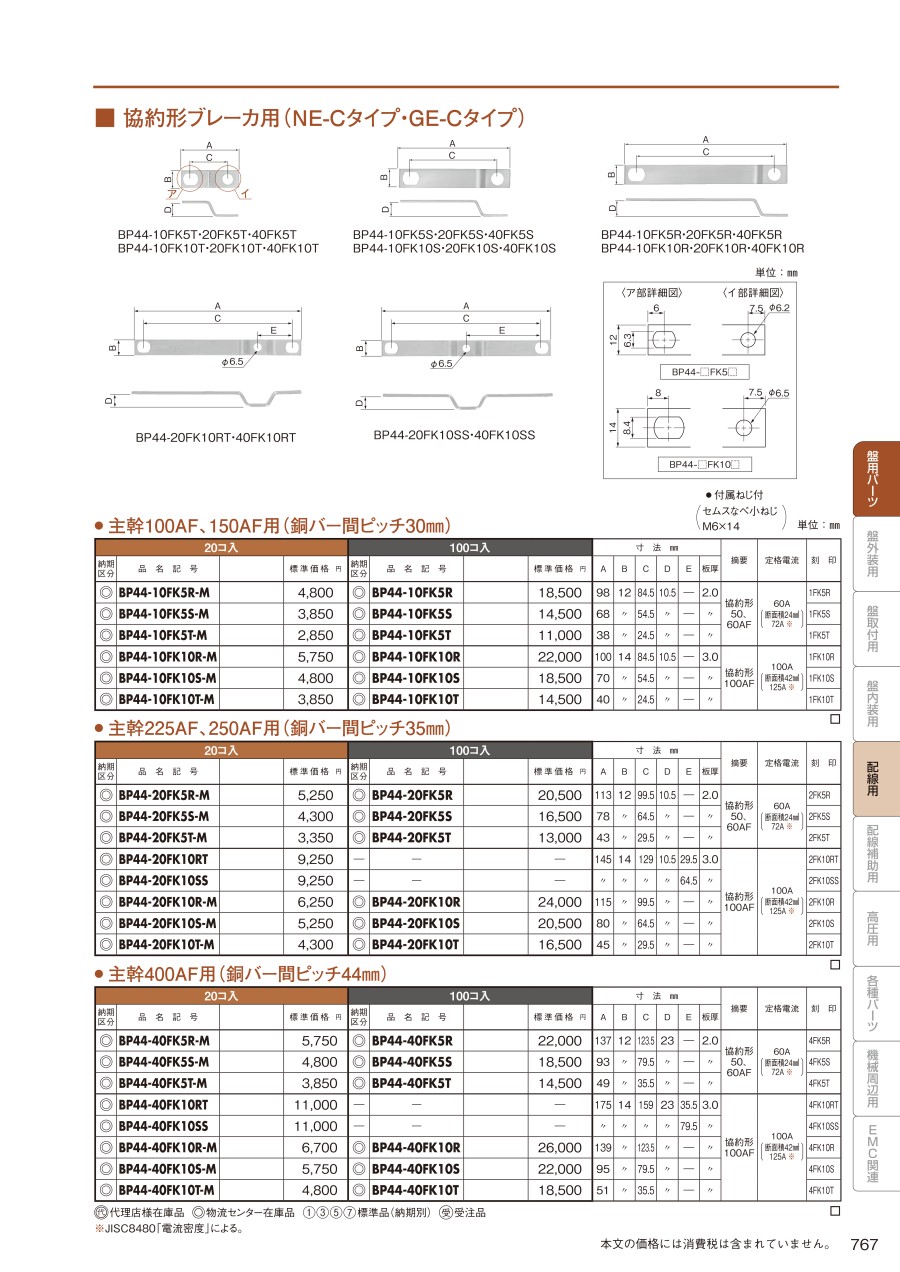

製品のイメージ

製品の寸法

主幹150A以下用

100コ入	寸法 mm
品名記号	A	B	C	D	E
BP44-10FK5R	98	12	84.5	10.5	-
BP44-10FK5S	68	12	54.5	10.5	-
BP44-10FK5T	38	12	24.5	10.5	-
BP44-10FK10R	100	14	84.5	10.5	-
BP44-10FK10S	70	14	54.5	10.5	-
BP44-10FK10T	40	14	24.5	10.5	-

主幹250A以下用

20コ入	100コ入	寸法 mm
品名記号	品名記号	A	B	C	D	E
-	BP44-20FK5R	113	12	99.5	10.5	-
-	BP44-20FK5S	78	12	64.5	10.5	-
-	BP44-20FK5T	43	12	29.5	10.5	-
BP44-20FK10RT	-	145	14	129	10.5	29.5
BP44-20FK10SS	-	145	14	129	10.5	64.5
-	BP44-20FK10R	115	14	99.5	10.5	-
-	BP44-20FK10S	80	14	64.5	10.5	-
-	BP44-20FK10T	45	14	29.5	10.5	-

主幹400A以下用

20コ入	100コ入	寸法 mm
品名記号	品名記号	A	B	C	D	E
-	BP44-40FK5R	137	12	123.5	23	-
-	BP44-40FK5S	93	12	79.5	23	-
-	BP44-40FK5T	49	12	35.5	23	-
BP44-40FK10RT	-	175	14	159	23	35.5
BP44-40FK10SS	-	175	14	159	23	79.5
-	BP44-40FK10R	139	14	123.5	23	-
-	BP44-40FK10S	95	14	79.5	23	-
-	BP44-40FK10T	51	14	35.5	23	-

製品仕様

主幹100AF、150AF用（銅バー間ピッチ30mm）

品名記号	セット内容	板厚 mm	摘要	定格電流	刻印
BP44-10FK5R	100コ入	2.0	協約形 50・60AF	60A （断面積24mm² 72A※）	1FK5R
BP44-10FK5S					1FK5S
BP44-10FK5T					1FK5T
BP44-10FK10R		3.0	協約形 100AF	100A （断面積42mm² 125A※）	1FK10R
BP44-10FK10S					1FK10S
BP44-10FK10T					1FK10T

※ JIS C 8480「電流密度」によります。

主幹225AF、250AF用（銅バー間ピッチ35mm）

品名記号	セット内容	板厚 mm	摘要	定格電流	刻印
BP44-20FK10RT	20コ入	3.0	協約形 100AF	100A （断面積42mm² 125A※）	2FK10RT
BP44-20FK10SS	20コ入	3.0	協約形 100AF	100A （断面積42mm² 125A※）	2FK10SS
BP44-20FK5R	100コ入	2.0	協約形 50・60AF	60A （断面積24mm² 72A※）	2FK5R
BP44-20FK5S					2FK5S
BP44-20FK5T					2FK5T
BP44-20FK10R		3.0	協約形 100AF	100A （断面積42mm² 125A※）	2FK10R
BP44-20FK10S					2FK10S
BP44-20FK10T					2FK10T

※ JIS C 8480「電流密度」によります。

主幹400AF用（銅バー間ピッチ44mm）

品名記号	セット内容	板厚 mm	摘要	定格電流	刻印
BP44-40FK10RT	20コ入	3.0	協約形 100AF	100A （断面積42mm² 125A※）	4FK10RT
BP44-40FK10SS	20コ入	3.0	協約形 100AF	100A （断面積42mm² 125A※）	4FK10SS
BP44-40FK5R	100コ入	2.0	協約形 50・60AF	60A （断面積24mm² 72A※）	4FK5R
BP44-40FK5S					4FK5S
BP44-40FK5T					4FK5T
BP44-40FK10R		3.0	協約形 100AF	100A （断面積42mm² 125A※）	4FK10R
BP44-40FK10S					4FK10S
BP44-40FK10T					4FK10T

※ JIS C 8480「電流密度」によります。

型番リスト

表示件数

型番

特記	パック入り数	摘要	RoHS?	最小発注数量

1FK5R	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
1FK5S	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
1FK5T	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
1FK10R	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
1FK10S	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
1FK10T	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
2FK5R	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
2FK5S	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
2FK5T	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
2FK10R	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
2FK10RT	20個	協約形100AF分岐(断面積42mm²)	10	1パック 20個入り
2FK10S	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
2FK10SS	20個	協約形100AF分岐(断面積42mm²)	10	1パック 20個入り
2FK10T	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
4FK5R	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
4FK5S	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
4FK5T	100個	協約形50AF分岐60AF分岐(断面積24mm²)	10	1パック 100個入り
4FK10R	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
4FK10RT	20個	協約形100AF分岐(断面積42mm²)	10	1パック 20個入り
4FK10S	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り
4FK10SS	20個	協約形100AF分岐(断面積42mm²)	10	1パック 20個入り
4FK10T	100個	協約形100AF分岐(断面積42mm²)	10	1パック 100個入り

通常単価(税別) (税込単価)	通常出荷日

25,230円 ( 27,753円 )	3日目
19,760円 ( 21,736円 )	3日目
14,280円 ( 15,708円 )	3日目
29,630円 ( 32,593円 )	3日目
25,230円 ( 27,753円 )	3日目
19,760円 ( 21,736円 )	3日目
27,500円 ( 30,250円 )	3日目
22,000円 ( 24,200円 )	3日目
16,530円 ( 18,183円 )	3日目
32,990円 ( 36,289円 )	3日目
12,070円 ( 13,277円 )	3日目
27,500円 ( 30,250円 )	3日目
12,070円 ( 13,277円 )	3日目
22,000円 ( 24,200円 )	3日目
29,630円 ( 32,593円 )	3日目
25,230円 ( 27,753円 )	3日目
19,760円 ( 21,736円 )	3日目
32,930円 ( 36,223円 )	3日目
14,280円 ( 15,708円 )	3日目
29,630円 ( 32,593円 )	3日目
14,280円 ( 15,708円 )	3日目
25,230円 ( 27,753円 )	3日目

詳細情報

基本情報

基本情報

協約形ブレーカ用分岐リード板
【特長】
・フラットタイプ
・材質：銅
・表面処理：光沢すずめっき

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
