日東工業

BP23-B 通信機器用棚板・基板用

カタログ |

通常単価(税別): 3,720円～7,910円特別価格

税込単価: 4,092円～8,701円特別価格

一部SALE 2026.03.31まで

通常出荷日：3日目

長穴を利用して、ラックオプション・結束テープで機器を固定できる設置用パーツ。【特長】・HUB・モデム・...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報

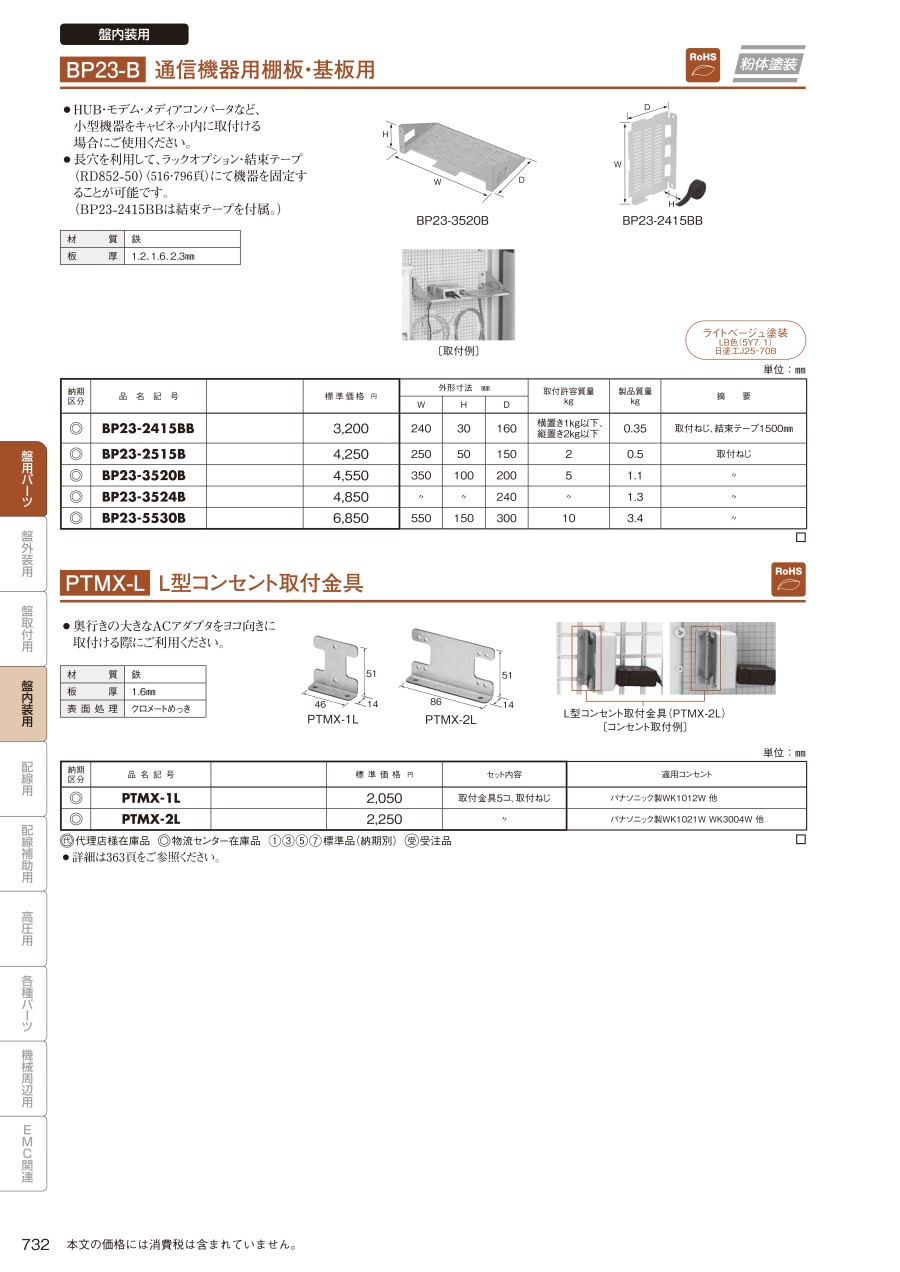

カタログ

商品仕様

製品仕様

（単位：mm）

BP23-Bシリーズの外観

BP23-2415BBの寸法図

付属品：取付ネジ（+トラスタッピンネジ、フランジ付六角ボルト）各2個
結束テープ（長さ1,500mm）1本

BP23-2515Bの寸法図

付属品：取付ネジ（+トラスタッピンネジ、フランジ付六角ボルト）各4個

BP23-3520Bの寸法図

付属品：取付ネジ（+トラスタッピンネジ、フランジ付六角ボルト）各4個

BP23-3524Bの寸法図

付属品：取付ネジ（+トラスタッピンネジ、フランジ付六角ボルト）各4個

BP23-5530Bの寸法図

付属品：取付ネジ（平座、六角ボルト、PW付き六角ボルト、六角ナット）各4個

品名記号	外形寸法mm			取付許容質量 kg	製品質量 kg	摘要
品名記号	W	H	D	取付許容質量 kg	製品質量 kg	摘要
BP23-2415BB	240	30	160	横置き1kg以下、縦置き2kg以下	0.35	取付ねじ、結束テープ1,500mm
BP23-2515B	250	50	150	2	0.5	取付ねじ
BP23-3520B	350	100	200	5	1.1	取付ねじ
BP23-3524B	350	100	240	5	1.3	取付ねじ
BP23-5530B	550	150	300	10	3.4	取付ねじ

型番リスト

表示件数

型番

寸法(タテ)

(mm)

寸法(ヨコ)

(mm)

寸法(フカサ)

(mm)

摘要

RoHS?

最小発注数量

30	240	160	取付ねじ付､結束テープ1500mm付	10	1個
50	250	150	取付ねじ付	-	1個
100	350	200	取付ねじ付	-	1個
100	350	240	取付ねじ付	10	1個
150	550	300	取付ねじ付	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,720円 ( 4,092円 )	3日目
5,560円3,336円 ( 3,670円 )	3日目
5,260円 ( 5,786円 )	3日目
5,490円 ( 6,039円 )	3日目
7,910円 ( 8,701円 )	3日目

詳細情報

基本情報

基本情報

長穴を利用して、ラックオプション・結束テープで機器を固定できる設置用パーツ。
【特長】
・HUB・モデム・メディアコンバータ等、小型機器をキャビネット内に取付ける場合に仕様。
・19型マウントユニット（BP23-UB）への取付けも可能（BP23-2415BBを除く）。
・長穴を利用して、ラックオプション・結束テープ（RD852-50）にて機器を固定する事が可能。
・材質：鉄。
・板厚：1.2mm、1.6mm、2.3mm。
・塗装色：ライトベージュ塗装(5Y7/1)。
