BP12-A 検針窓・アルミ枠タイプ
未確定：候補が6型番あります。
商品仕様
BP12-A／検針窓・アルミ枠タイプの詳細
製品のイメージ
IP規格：IP44
- ※ 検針窓／アルミ枠タイプを取付けますと、上記IP性能以上のキャビネットは上記のIP性能になります。
製品仕様
製品の寸法
（単位：mm）
取付穴加工図
（単位：mm）
BP12-22A・33A
BP12-43A・53A
BP12-54A・55A
| 品名記号 | 外形寸法 mm | 窓寸法 mm | 取付用扉 適正板厚 | 取付穴寸法 mm | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| A | B | M | N | C | D | C1 | D1 | E | F | ||
| BP12-22A | 250 | 250 | 200 | 200 | t2.0～3.2 | 230 | 230 | 100 | 100 | 203 | 203 |
| BP12-33A | 350 | 350 | 300 | 300 | 330 | 330 | 167 | 167 | 303 | 303 | |
| BP12-43A | 450 | 350 | 400 | 300 | 430 | 330 | 117 | - | 403 | 303 | |
| BP12-53A | 550 | 350 | 500 | 300 | 530 | 330 | 167 | - | 503 | 303 | |
| BP12-54A | 550 | 450 | 500 | 400 | 530 | 430 | - | 117 | 503 | 403 | |
| BP12-55A | 550 | 550 | 500 | 500 | 530 | 530 | - | 167 | 503 | 503 | |
ご注意：アルミ枠には向きがありますので、上下方向に注意して取り付けてください。
詳細情報
基本情報
【特長】
・高圧受電設備、配電盤などの検針窓などに利用できる検針窓
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

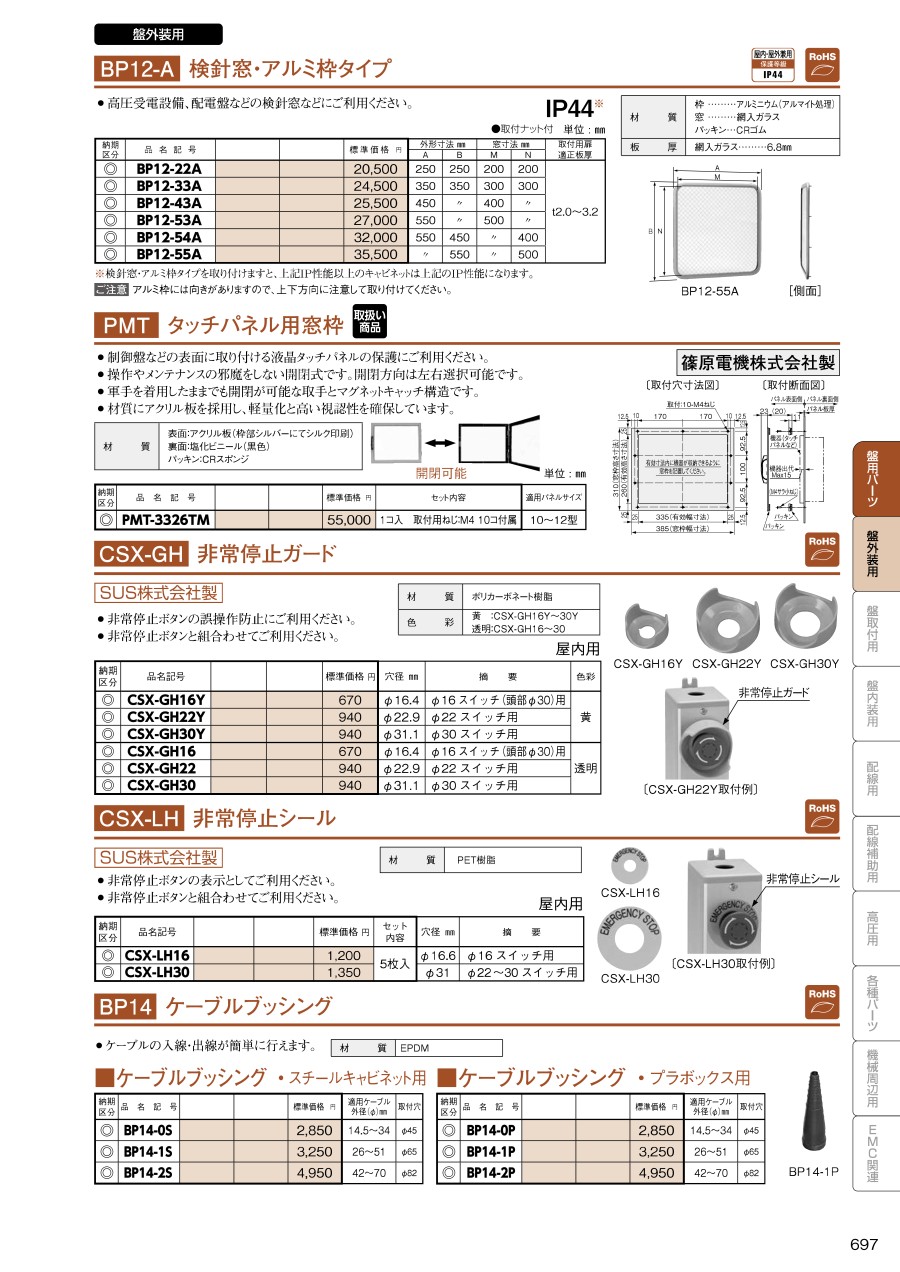

カタログ
