日東工業

RSLP-K 換気扇付R形ルーバー フィルタ付

RSLP-K 換気扇付R形ルーバー フィルタ付

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が16型番あります。
数量：

商品仕様

商品特長詳細

塗装色:ライトベージュ色/クリーム色
使用温度 :-10～+60℃
材質:AES樹脂製（カバー）、PBT+PC樹脂製（ボデー）
設置場所:屋内用
IP規格:IP3X※1
主な付属品:プラグコード（2m）※2 （リード線タイプは除く） 、取付ねじ 、取扱説明書

  • ※ 1 上記IP性能以上のキャビネットに取付けた場合のキャビネットのIP性能を示す。
    （メーカー判定基準による評価）
  • ※ 2 付属のプラグコードにはコンセント差し込み用のプラグは付属なし。

規格表

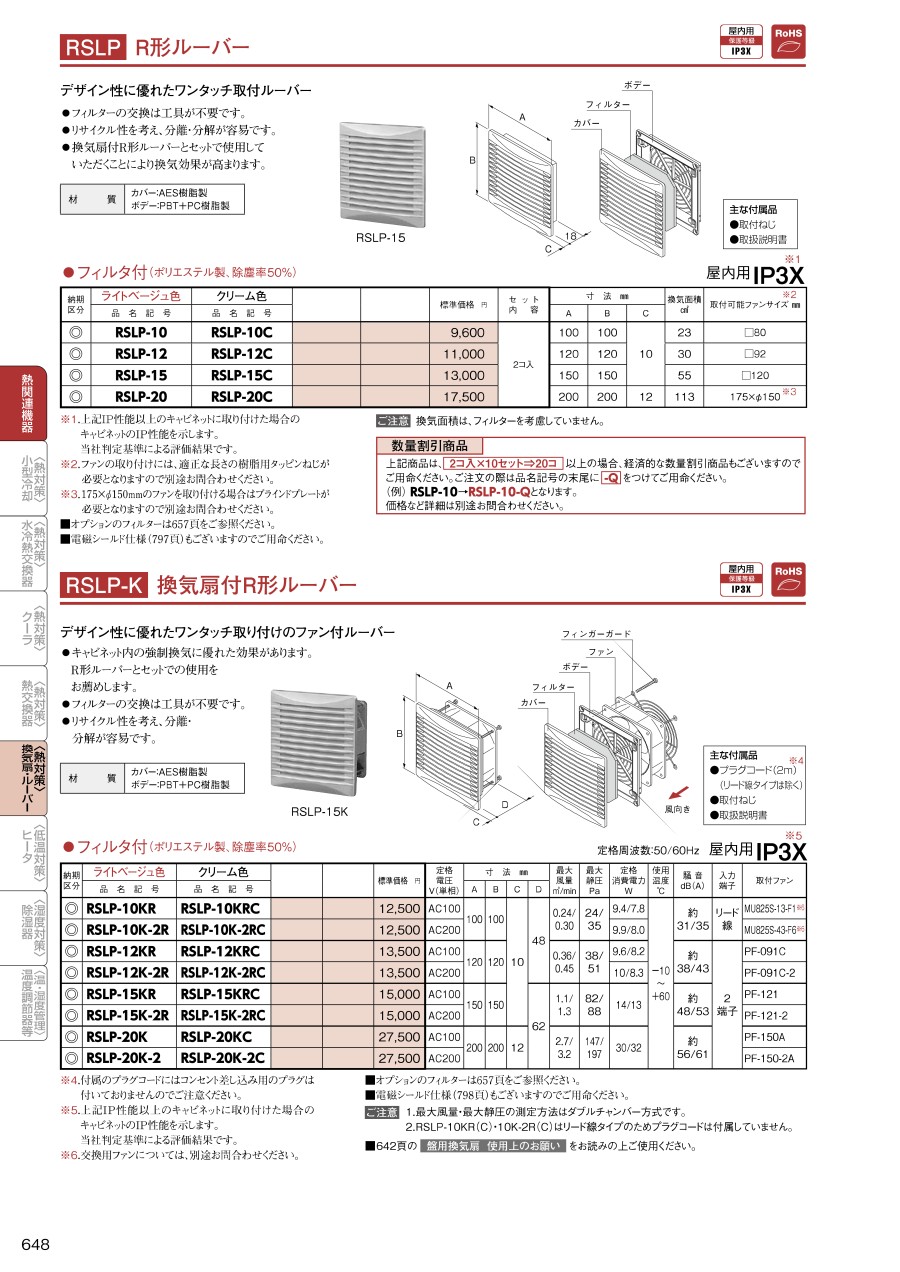

RSLP-K 換気扇付R形ルーバー フィルタ付　外形図

（1）カバー （2）フィルタ （3）ボデー （4）ファン （5）フィンガーガード

ライトベージュ色クリーム色定格
電圧
V（単相）		寸法mm最大
風量
m3/min		最大
静圧
Pa		定格
消費電力
W		使用
温度
℃		騒音
dB(A)		入力
端子		取付ファン
品名記号品名記号ABCD
RSLP-10KRRSLP-10KRCAC10010010010580.24/0.3024/359.4/7.8－10～+60約31/35リード線MU825S-13-F1
RSLP-10K-2RRSLP-10K-2RCAC2009.9/8.0MU825S-43-F6
RSLP-12KRRSLP-12KRCAC1001201200.36/0.4538/519.6/8.2約38/432端子PF-091C
RSLP-12K-2RRSLP-12K-2RCAC20010/8.3PF-091C-2
RSLP-15KRRSLP-15KRCAC100150150621.1/1.382/8814/13約48/53PF-121
RSLP-15K-2RRSLP-15K-2RCAC200PF-121-2
RSLP-20KRSLP-20KCAC100200200122.7/3.2147/19730/32約56/61PF-150A
RSLP-20K-2RSLP-20K-2CAC200PF-150-2A

選定サポート情報

熱関連機器選定プログラム

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

注意・禁止事項

  • 最大風量・最大静圧の測定方法はダブルチャンバー方式。
  • 騒音は反響の少ない無響音室で測定した値。現地での据付環境、および反響によって騒音値は大きく影響されますのでご注意ください。
  • RSLP-10KR（C）・１０K-２R（C）はリード線タイプのためプラグコードは付属しない。

型番リスト

表示件数
  • 1
    • 型番
    RSLP-10K-2R
    RSLP-10K-2RC
    RSLP-10KR
    RSLP-10KRC
    RSLP-12K-2R
    RSLP-12K-2RC
    RSLP-12KR
    RSLP-12KRC
    RSLP-15K-2R
    RSLP-15K-2RC
    RSLP-15KR
    RSLP-15KRC
    RSLP-20K
    RSLP-20K-2
    RSLP-20K-2C
    RSLP-20KC

    寸法(タテ)

    (mm)

    寸法(ヨコ)

    (mm)

    寸法(フカサ)

    (mm)

    摘要

    		RoHS?最小発注数量
    100
    100
    58
    換気扇付AC200V
    10
    1個
    100
    100
    58
    換気扇付AC200V
    10
    1個
    100
    100
    58
    換気扇付AC100V
    10
    1個
    100
    100
    58
    換気扇付AC100V
    10
    1個
    120
    120
    58
    換気扇付AC200V
    10
    1個
    120
    120
    58
    換気扇付AC200V
    10
    1個
    120
    120
    58
    換気扇付AC100V
    10
    1個
    120
    120
    58
    換気扇付AC100V
    10
    1個
    150
    150
    72
    換気扇付AC200V
    10
    1個
    150
    150
    72
    換気扇付AC200V
    10
    1個
    150
    150
    72
    換気扇付AC100V
    10
    1個
    150
    150
    72
    換気扇付AC100V
    10
    1個
    200
    200
    74
    換気扇付AC100V
    10
    1個
    200
    200
    74
    換気扇付AC200V
    10
    1個
    200
    200
    74
    換気扇付AC200V
    10
    1個
    200
    200
    74
    換気扇付AC100V
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,390円
    ( 11,429円 )
    3日目
    12,340円
    ( 13,574円 )
    3日目
    10,390円
    ( 11,429円 )
    3日目
    10,870円
    ( 11,957円 )
    3日目
    10,870円
    ( 11,957円 )
    3日目
    13,420円
    ( 14,762円 )
    3日目
    12,070円
    ( 13,277円 )
    3日目
    10,870円
    ( 11,957円 )
    3日目
    15,130円
    ( 16,643円 )
    3日目
    14,280円
    ( 15,708円 )
    3日目
    14,280円
    ( 15,708円 )
    3日目
    14,280円
    ( 15,708円 )
    3日目
    26,210円
    ( 28,831円 )
    3日目
    26,210円
    ( 28,831円 )
    3日目
    26,210円
    ( 28,831円 )
    3日目
    26,210円
    ( 28,831円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    デザイン性に優れたワンタッチ取付けのファン付ルーバー
    【特長】
    ・盤内の強制換気に優れた効果があります。R形ルーバーとセットでの使用をお薦めします。
    ・フィルタの交換は工具が不要です。
    ・リサイクル性を考え、分離・分解が容易です。
    【用途】
    ・盤内の熱対策用に（屋内用）

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    日東工業ボックス穴加工サービス開始しました！
    ・Webで簡単設計（CAD知識は不要！）
    ・短納期出荷
    ・固有型番発行で注文から管理まで一括管理
    →サービス詳細はこちら

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    RSLP-K 換気扇付R形ルーバー フィルタ付のレビュー
    4.3平均満足度：4.33件のレビュー
    制御盤に使っています
    5
    満足度：5.02024/01/29
    制御盤に追加でよく取り付けていて、制御盤と同じメーカー品を選定しているので、楽に組み込めています。この商品は制御盤の仕様...もっと読む
