BP23-U 19型マウントユニット

BP23-U 19型マウントユニット
  • 一部SALE 2026/03/31まで
通常単価(税別)
4,080円～8,900円特別価格
税込単価
4,488円～9,790円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

BP23-B 通信機器用棚板・基板用

日東工業

BP23-B 通信機器用棚板・基板用
0
通常価格(税別)： 3,720円 (税込価格：4,092円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

BP21 パネル用レール1（B・S・BF・SFキャビネット扉裏面用）

日東工業

BP21 パネル用レール1（B・S・BF・SFキャビネット扉裏面用）
0
通常価格(税別)： 4,390円 (税込価格：4,829円)

通常出荷日：3 日目

【特長】・キャビネットに19型マウントユニットを取付けることにより、19型用通...

詳細情報を確認する
  • 種類
    取付板
  • 色彩又は表面処理
    ライトベージュ塗装
  • 材質
    鉄
  • 板厚 (mm)
    2.3

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
数量：

商品仕様

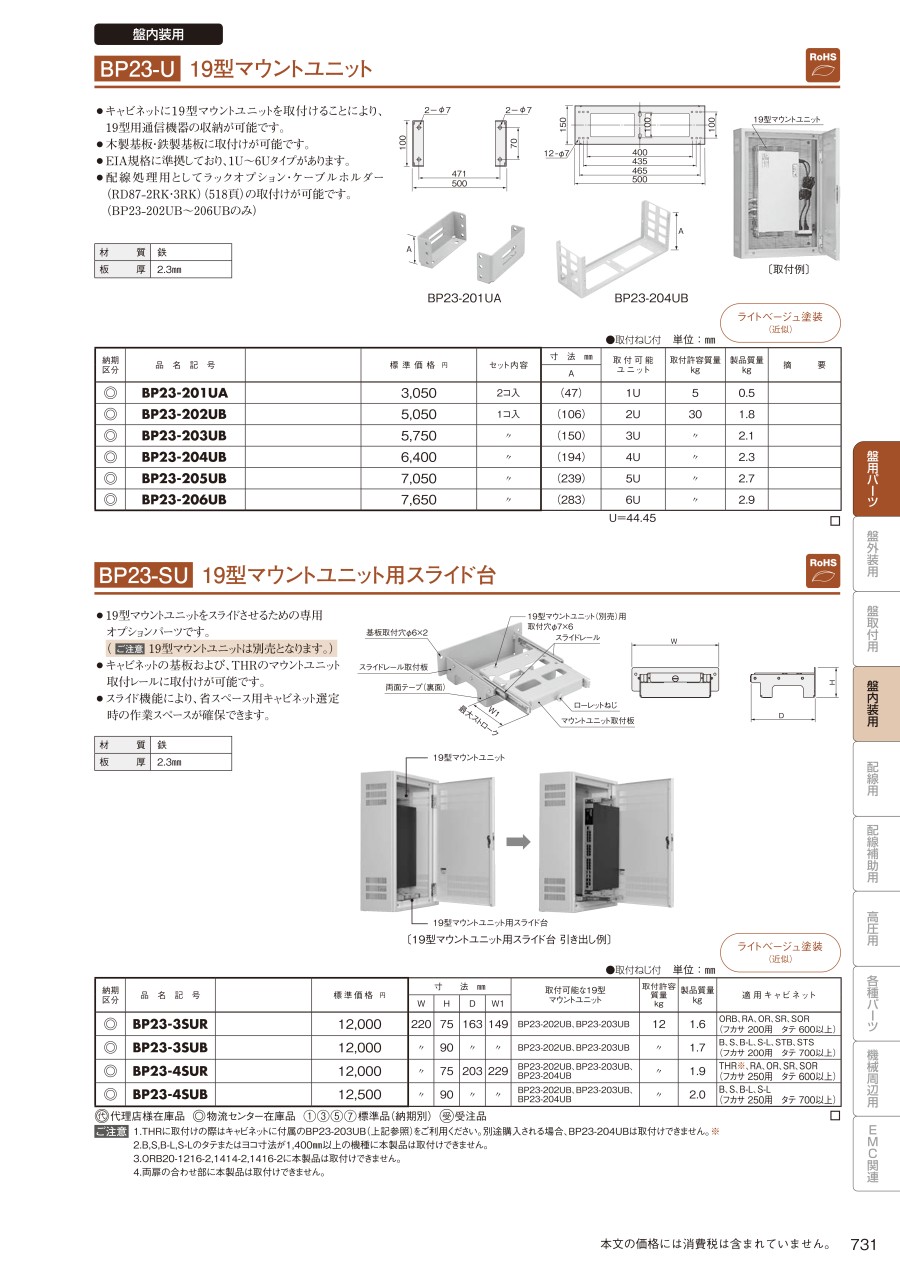

BP23-U 19型マウントユニットの仕様

BP23-201UAの外観

BP23-201UAの外観

BP23-204UBの外観

BP23-204UBの外観

19型マウントユニットの取付例

19型マウントユニットの取付例

（単位：mm）

BP23-201UAの外形図

BP23-201UAの外形図

（単位：mm）

BP23-204UBの外形図

BP23-204UBの外形図

  • 材質：鉄
  • 板厚：2.3mm
  • 塗装色：ライトベージュ塗装（近似）
  • 配線処理用としてラックオプション・ケーブルホルダー（RD87-2RK・3RK）の取付が可能。（BP23-202UB～206UBのみ）
品名記号セット内容寸法mm取付可能ユニット取付許容質量
kg		製品質量
kg
A
BP23-201UA2コ入（47）1U50.5
BP23-202UB1コ入（106）2U301.8
BP23-203UB1コ入（150）3U302.1
BP23-204UB1コ入（194）4U302.3
BP23-205UB1コ入（239）5U302.7
BP23-206UB1コ入（283）6U302.9

型番リスト

表示件数
  • 1
    • 型番
    BP23-201UA
    BP23-202UB
    BP23-203UB
    BP23-204UB
    BP23-205UB
    BP23-206UB

    寸法(タテ)

    (mm)

    備考

    摘要

    		RoHS?最小発注数量
    47
    2個で1セットの商品です
    取付可能ユニット 1U
    10
    1個
    106
    -
    取付可能ユニット 2U
    -
    1個
    150
    -
    取付可能ユニット 3U
    10
    1個
    194
    -
    取付可能ユニット 4U
    10
    1個
    239
    -
    取付可能ユニット 5U
    10
    1個
    283
    -
    取付可能ユニット 6U
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    4,080円1,844円
    ( 2,028円 )
    3日目
    5,590円
    ( 6,149円 )
    3日目
    6,700円
    ( 7,370円 )
    3日目
    7,360円
    ( 8,096円 )
    3日目
    7,800円
    ( 8,580円 )
    3日目
    8,900円
    ( 9,790円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・キャビネットに19型マウントユニットを取付けることにより、19型用通信機器の収納が可能です。
    ・木製基板・鉄製基板に取付けが可能です。
    ・EIA規格に準拠しており、1U～6Uタイプがあります。
    ・配線処理用としてラックオプション・ケーブルホルダーの取付が可能です。（BP23-202UB～206UBのみ）
    【用途】
    ・キャビネットに通信機器を収納するときに
