BP23-U 19型タテ置き棚板
- 通常単価(税別)
- 5,590円～6,480円
- 税込単価
- 6,149円～7,128円
板厚1.6mmの19型タテ置き棚板BP23-U【特長】・長穴を利用して、ラック...
詳細情報を確認する- 種類
- 取付板
- 寸法(ヨコ) (mm)
- 488
- 色彩又は表面処理
- ライトベージュ塗装
- 材質
- 鉄
- 板厚 (mm)
- 1.6
未確定：候補が3型番あります。
商品仕様

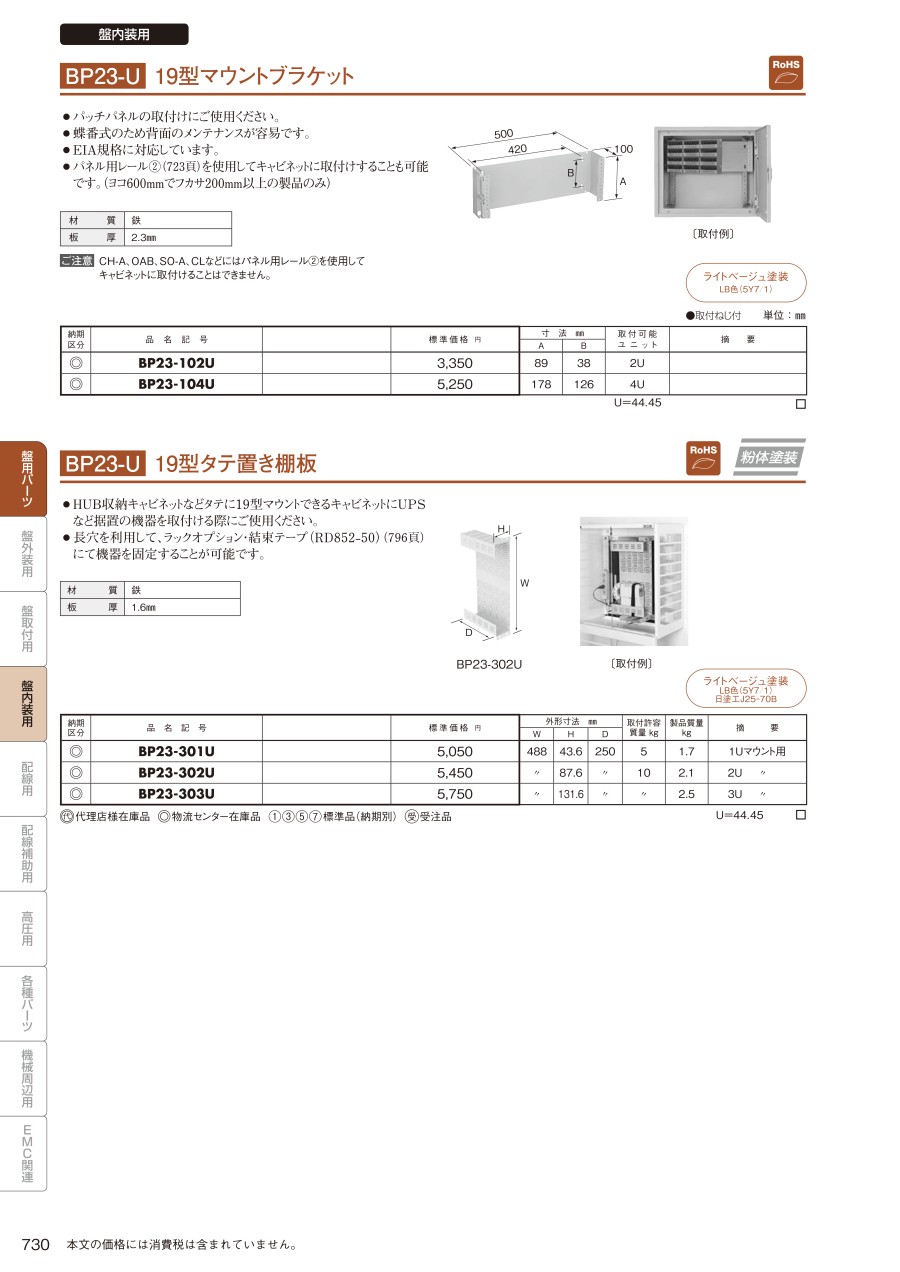

BP23-U 19型タテ置き棚板の仕様
製品イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
製品仕様
寸法図
| 品名記号 | 外形寸法mm | 取付許容 質量kg | 製品質量 kg | 摘要 | ||
|---|---|---|---|---|---|---|
| W | H | D | ||||
| BP23-301U | 488 | 43.6 | 250 | 5 | 1.7 | 1Uマウント用 |
| BP23-302U | 488 | 87.6 | 250 | 10 | 2.1 | 2Uマウント用 |
| BP23-303U | 488 | 131.6 | 250 | 10 | 2.5 | 3Uマウント用 |
取付方法
- （1）19型タテ置き棚板はマウントユニットにネジで取り付けてください。取付用のネジは付属されていません。
取付イメージ
- （2）19型タテ置き棚板のスリットに結束テープを通していただくことにより、機器を固定することができます。
取付イメージ
注意・禁止事項
- ※ （1）取り付けの際は、下図のように19型タテ置き棚板の下側が必ずマウントユニットに接するように取り付けてください。接していないと、棚板が変形する可能性があります。
- ※ （2）この棚板は、タテ置き専用の棚板ですので、ヨコ置きでの使用は出来ません。ヨコ置きに使用しますと棚板が変形する可能性があります。
注意事項イメージ画像
詳細情報
基本情報
板厚1.6mmの19型タテ置き棚板BP23-U
【特長】
・長穴を利用して、ラックオプション・結束テープ（RD852-50）にて機器を固定することが可能です。
・材質：鉄
・塗装色：ライトベージュ塗装（5Y7/1）
【用途】
・HUB収納キャビネットなどタテに19型マウントできるキャビネットにUPSなど据置の機器を取付ける際にご使用ください。
