日東工業

BP12-G 検針窓【1～2個入り】

Name: BP12-G 検針窓【1～2個入り】
Brand: 日東工業
SKU: 222000335333
Rating: 4 (1 reviews)

カタログ |

一部SALE 2025/12/26まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,060円～23,060円特別価格

税込単価: 3,366円～25,366円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

BP11 小扉・屋内用

通常価格(税別)： 4,600円 (税込価格：5,060円)

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

BP12-D ドーム窓

通常価格(税別)： 5,260円 (税込価格：5,786円)

通常出荷日：在庫品1日目

配電盤等に取付ける検針窓。【特長】・特殊工具を使うことなく簡単に取付けできます...

詳細情報を確認する

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が27型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

BP12-G 検針窓の仕様

検針窓の外観

外形・窓寸法図

取付穴寸法図

検針窓の取付例

材質（枠）：CRゴム（黒）
材質（窓）：強化処理ガラス又は網入ガラス
板厚：強化処理ガラス／4.0mm、網入ガラス／6.8mm
設置場所：屋内・屋外兼用
IP規格：IP44 ※検針窓を取付けますと、IP44性能以上のキャビネットはIP44の性能になります。

品名記号	外形寸法 mm		窓寸法 mm		取付穴寸法 mm			取付用扉適正板厚	摘要
品名記号	A	B	M	N	C	D	R	取付用扉適正板厚	摘要
BP12-1515GK-Z	175	175	150	150	157	157	40	t1.5, t1.6	強化処理ガラス
BP12-2010GK-Z	225	125	200	100	207	107	40	t1.5, t1.6	強化処理ガラス
BP12-2015GK-Z	225	175	200	150	207	157	40	t1.5, t1.6	強化処理ガラス
BP12-2121GK-Z	235	235	210	210	217	217	40	t1.5, t1.6	強化処理ガラス
BP12-2510GK-Z	275	125	250	100	257	107	40	t1.5, t1.6	強化処理ガラス
BP12-2520GK-Z	275	225	250	200	257	207	40	t1.5, t1.6	強化処理ガラス
BP12-2525GK-Z	275	275	250	250	257	257	40	t1.5, t1.6	強化処理ガラス
BP12-2614GK-Z	290	170	265	145	272	152	40	t1.5, t1.6	強化処理ガラス
BP12-3114GK-Z	340	170	315	145	322	152	40	t1.5, t1.6	強化処理ガラス
BP12-3121GK-Z	335	235	310	210	317	217	40	t1.5, t1.6	強化処理ガラス
BP12-3131GK-Z	335	335	310	310	317	317	40	t1.5, t1.6	強化処理ガラス
BP12-3531GK-Z	375	335	350	310	357	317	40	t1.5, t1.6	強化処理ガラス
BP12-3616GK-Z	390	190	365	165	372	172	40	t1.5, t1.6	強化処理ガラス
BP12-4114GK-Z	440	170	415	145	422	152	40	t1.5, t1.6	強化処理ガラス
BP12-4121GK-Z	440	240	415	215	422	222	40	t1.5, t1.6	強化処理ガラス
BP12-4131GK-Z	435	335	410	310	417	317	40	t1.5, t1.6	強化処理ガラス
BP12-4141GK-Z	435	435	410	410	417	417	40	t1.5, t1.6	強化処理ガラス
BP12-4621GK-Z	490	240	465	215	472	222	40	t1.5, t1.6	強化処理ガラス
BP12-4631GK-Z	490	335	465	310	472	317	40	t1.5, t1.6	強化処理ガラス
BP12-5131GK-Z	535	335	510	310	517	317	40	t1.5, t1.6	強化処理ガラス
BP12-5141GK-Z	535	435	510	410	517	417	40	t1.5, t1.6	強化処理ガラス
BP12-4745GN-Z	498	478	470	450	480	460	75	t2.3	網入ガラス
BP12-5730GN-Z	598	328	570	300	580	310	75	t2.3	網入ガラス
BP12-5745GN-Z	598	478	570	450	580	460	75	t2.3	網入ガラス
BP12-7730GN-Z	798	328	770	300	780	310	75	t2.3	網入ガラス

型番リスト

表示件数

型番

種類

寸法横 W

(mm)

寸法縦 H

(mm)

材質

パック入り数

RoHS?

最小発注数量

窓枠	175	175	強化処理ガラス	2個	-	1パック 2個入り
窓枠	175	175	強化処理ガラス	1個	10	1個
窓枠	225	125	強化処理ガラス	1個	10	1個
窓枠	225	175	強化処理ガラス	2個	-	1パック 2個入り
窓枠	225	175	強化処理ガラス	1個	10	1個
窓枠	235	235	強化処理ガラス	1個	10	1個
窓枠	275	125	強化処理ガラス	1個	10	1個
窓枠	275	225	強化処理ガラス	1個	10	1個
窓枠	275	275	強化処理ガラス	1個	10	1個
窓枠	290	170	強化処理ガラス	1個	10	1個
窓枠	340	170	強化処理ガラス	1個	10	1個
窓枠	335	235	強化処理ガラス	1個	10	1個
窓枠	335	335	強化処理ガラス	1個	10	1個
窓枠	375	335	強化処理ガラス	1個	10	1個
窓枠	390	190	強化処理ガラス	1個	10	1個
窓枠	440	170	強化処理ガラス	1個	10	1個
窓枠	440	240	強化処理ガラス	1個	10	1個
窓枠	435	335	強化処理ガラス	1個	10	1個
窓枠	435	435	強化処理ガラス	1個	10	1個
窓枠	490	240	強化処理ガラス	1個	10	1個
窓枠	490	335	強化処理ガラス	1個	10	1個
窓枠	498	478	網入ガラス	1個	10	1個
窓枠	535	335	強化処理ガラス	1個	10	1個
窓枠	535	435	強化処理ガラス	1個	10	1個
窓枠	598	328	網入ガラス	1個	-	1個
窓枠	598	478	網入ガラス	1個	10	1個
窓枠	798	328	網入ガラス	1個	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,825円3,117円 ( 3,429円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
3,060円 ( 3,366円 )	3日目
4,590円 ( 5,049円 )	3日目
3,610円 ( 3,971円 )	3日目
4,160円 ( 4,576円 )	3日目
3,700円 ( 4,070円 )	在庫品1日目当日出荷可能
4,390円 ( 4,829円 )	3日目
5,490円 ( 6,039円 )	3日目
4,260円 ( 4,686円 )	在庫品1日目当日出荷可能
4,650円 ( 5,115円 )	在庫品1日目当日出荷可能
6,370円 ( 7,007円 )	在庫品1日目当日出荷可能
6,640円4,648円 ( 5,113円 )	在庫品1日目当日出荷可能
7,240円 ( 7,964円 )	3日目
4,610円 ( 5,071円 )	3日目
5,480円 ( 6,028円 )	3日目
6,590円 ( 7,249円 )	3日目
8,460円 ( 9,306円 )	在庫品1日目当日出荷可能
9,060円 ( 9,966円 )	在庫品1日目当日出荷可能
6,640円 ( 7,304円 )	在庫品1日目当日出荷可能
7,240円 ( 7,964円 )	3日目
21,930円 ( 24,123円 )	3日目
9,670円 ( 10,637円 )	3日目
9,890円 ( 10,879円 )	3日目
20,860円 ( 22,946円 )	3日目
23,060円 ( 25,366円 )	3日目
23,030円 ( 25,333円 )	3日目

詳細情報

基本情報

基本情報

配電盤等に取付ける検針窓。
【特長】
・特殊工具を使うことなく簡単に取付けできます
【用途】
・配電盤などの検針窓などにご利用ください

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

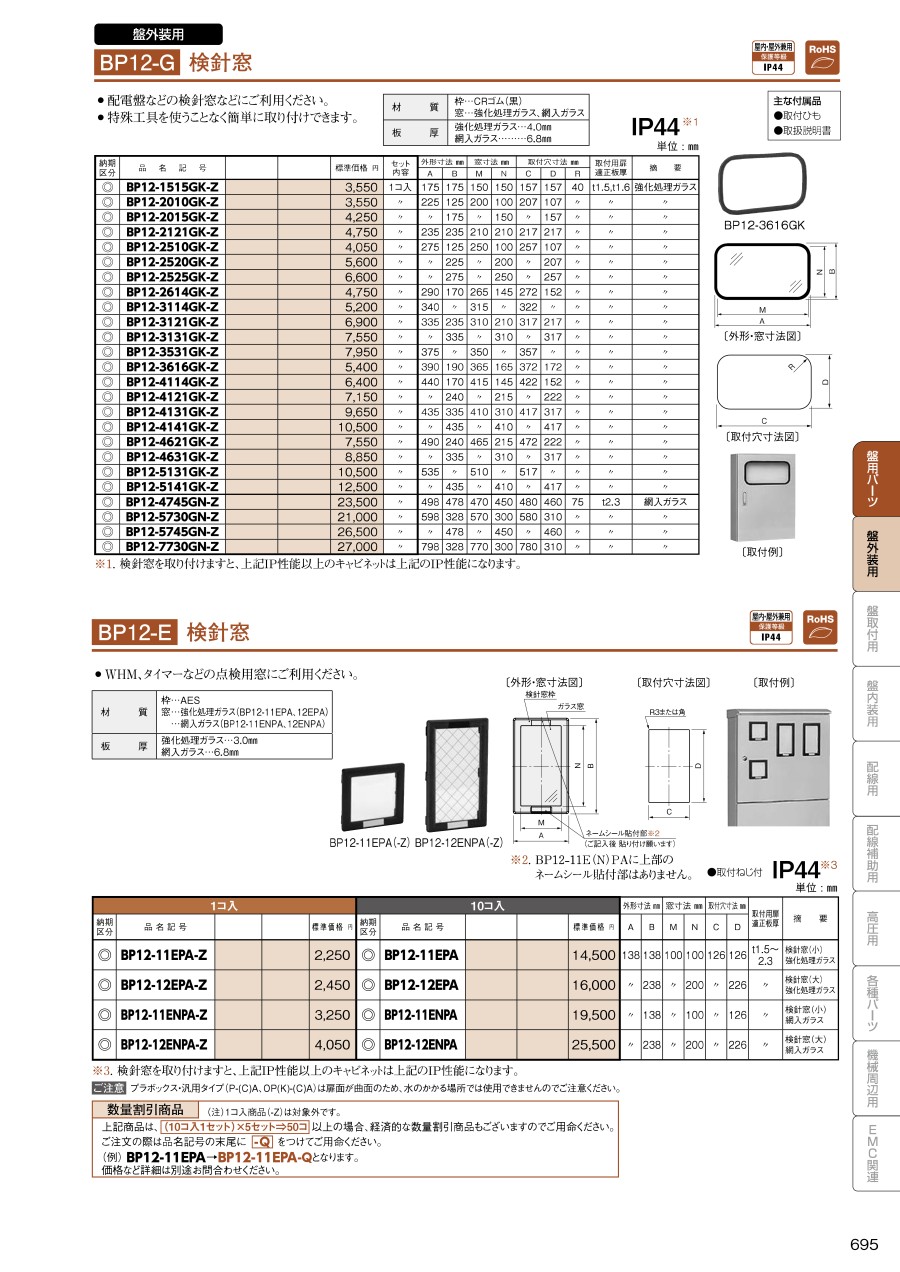

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
BP12-A 検針窓・アルミ枠タイプ
BP12-Aタイプは、高圧受電設備､配電盤等の検針窓等にご利用ください。
河村電器産業
検針窓セット VP16
強化板ガラスを使用した検針窓セット。
篠原電機
ゴム窓枠 GMY型 IP55
受配電盤・制御盤・計器盤等の読み取り確認窓枠。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
