イージーロックコネクタ 110シリーズ 適合端子【500個入り】
- 通常単価(税別)
- 7,011円
- 税込単価
- 7,712円
通常出荷日：在庫品1日目当日出荷可能
イージーロックコネクタ110シリーズ用端子。【特長】・ロック機構の働きによって、確実で安全性の高い接続...
詳細を確認- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
OSS62852-F3の仕様・寸法情報
数字
[その他] 110
適用ピン・コンタクト
メス
用途
ケーブル対ケーブル
許容電流(A)
10
許容電圧(V)
AC250
電線接続方法
圧着
接続方向
ストレート
保護機能(耐環境性)
無
代表規格
UL / CSA
適合電線サイズ(AWG)
24～22
パック入り数(個)
500
仕様
バラ端子
商品情報

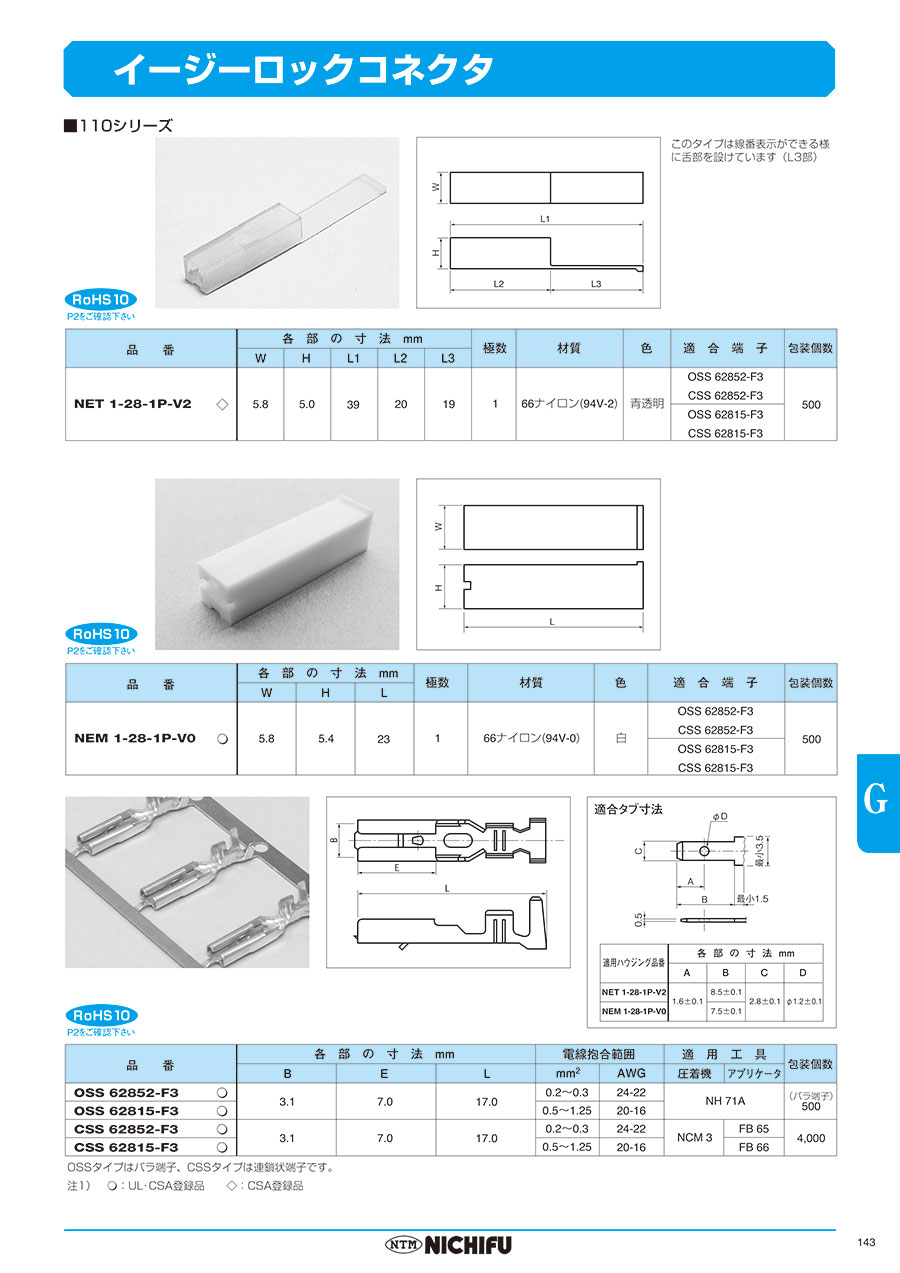

イージーロックコネクタ 110シリーズの外観・寸法図
110シリーズ
寸法図
適合タブ寸法
| 適用ハウジング品番 | 各部の寸法mm | |||
|---|---|---|---|---|
| A | B | C | D | |
| NET 1-28-1P-V2 | 1.6±0.1 | 8.5±0.1 | 2.8±0.1 | φ1.2±0.1 |
| NEM 1-28-1P-V0 | 7.5±0.1 | |||
イージーロックコネクタ 110シリーズの仕様
| 品番 | 各部の寸法mm | 電線抱合範囲 | 適用工具 | ||||
|---|---|---|---|---|---|---|---|
| B | E | L | mm2 | AWG | 圧着機 | アプリケータ | |
| OSS 62852-F3 ○ | 3.1 | 7.0 | 17.0 | 0.2～0.3 | 24-22 | NH 71 | |
| CSS 62815-F3 ○ | 3.1 | 7.0 | 17.0 | 0.5～1.25 | 20-16 | NCM 3 | FB 66 |
| CSS 62852-F3 ○ | 3.1 | 7.0 | 17.0 | 0.2～0.3 | 24-22 | NCM 3 | FB 65 |
- ※ OSSタイプはバラ端子、CSSタイプは連鎖状端子です。
詳細情報
基本情報
イージーロックコネクタ110シリーズ用端子。
【特長】
・ロック機構の働きによって、確実で安全性の高い接続が行える
・振動や電線の引っ張りによるコネクタの脱落を防止する
・タブ端子への装着が非常にソフトでスムーズなため、作業者の負担を軽減し作業性を大幅に向上させる
【用途】
・タブ端子への装着に
