FREQUPS／PowerUPS リレー入出力ボード
- 通常単価(税別)
- 20,668円12,400円
- 税込単価
- 22,735円13,640円
三菱小容量体UPSのリレー入出力ボード。【特長】・UPSの状態を外部信号として出力し、またUPSの出力...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください

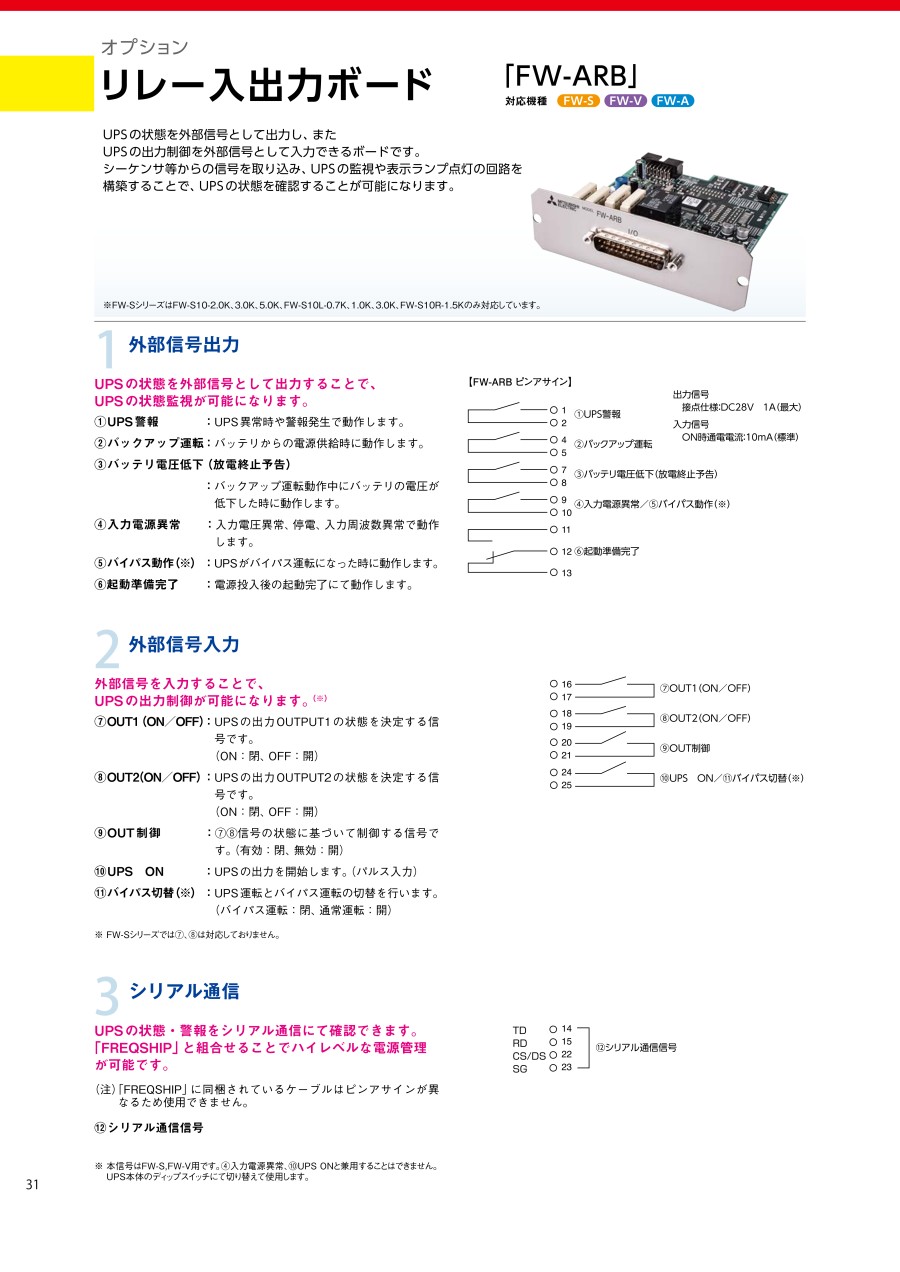

FW-ARBの仕様・寸法情報
商品情報
FREQUPS／PowerUPS リレー入出力ボードの詳細
外部への信号出力や外部信号の入力をサポートするFREQUPS FW-V／Aシリーズ用のボード。
UPSの運転状態の監視やUPS出力のON／OFFコントロールなど、リモートサイドからの効率的な電源管理が可能。
FW-ARBの製品イメージ
- 対応機種：FW-S／FW-V／FW-A
- ※ FW-Sシリーズは、FW-S10-2.0K、3.0K、5.0K、FW-S10L-0.7K、1.0K、3.0K、FW-S10R-1.5Kのみ対応しています。
外部への信号出力
製品の使用例
UPSの状態／警報をリレー接点により外部に出力できるので、幅広いシステム構築が可能。
- UPS警報：UPSの異常時や警報発生で動作。
- バッテリ運転：バッテリからの電源供給時に動作。
- バッテリ電圧低下：バックアップ給電時のバッテリ電圧低下で動作。
- 入力電源異常：入力電圧異常、停電、入力周波数異常で動作。
- 起動準備完了：電源投入後の起動完了で動作。
UPSへの外部信号入力
FW-ARBピンアサイン
外部信号を入力することで、UPS出力のON／OFF操作などのリモート操作が可能。
UPSの出力を以下のように制御可能。
- 1.OUT制御入力：ピン番20／21を短結させることにより、ピン番16／17、18／19の外部入力が有効になり、OUT1、OUT2のON／OFF制御を外部から行うことができる。
- 2.UPS ON入力：UPSの出力を開始させる。
- ※ 外部出力信号／接点仕様：DC28V 1A（最大）
- ※ 外部入力信号／ON時通電電流：10mA（標準）
シリアル通信もOK
UPSの状態／警報をシリアル通信で確認可能。
詳細情報
基本情報
三菱小容量体UPSのリレー入出力ボード。
【特長】
・UPSの状態を外部信号として出力し、またUPSの出力制御を外部信号として入力できるボードです
・シーケンサ等からの信号を取り込み、UPSの監視や表示ランプ点灯の回路を構築することで、UPSの状態を確認することが可能になります
