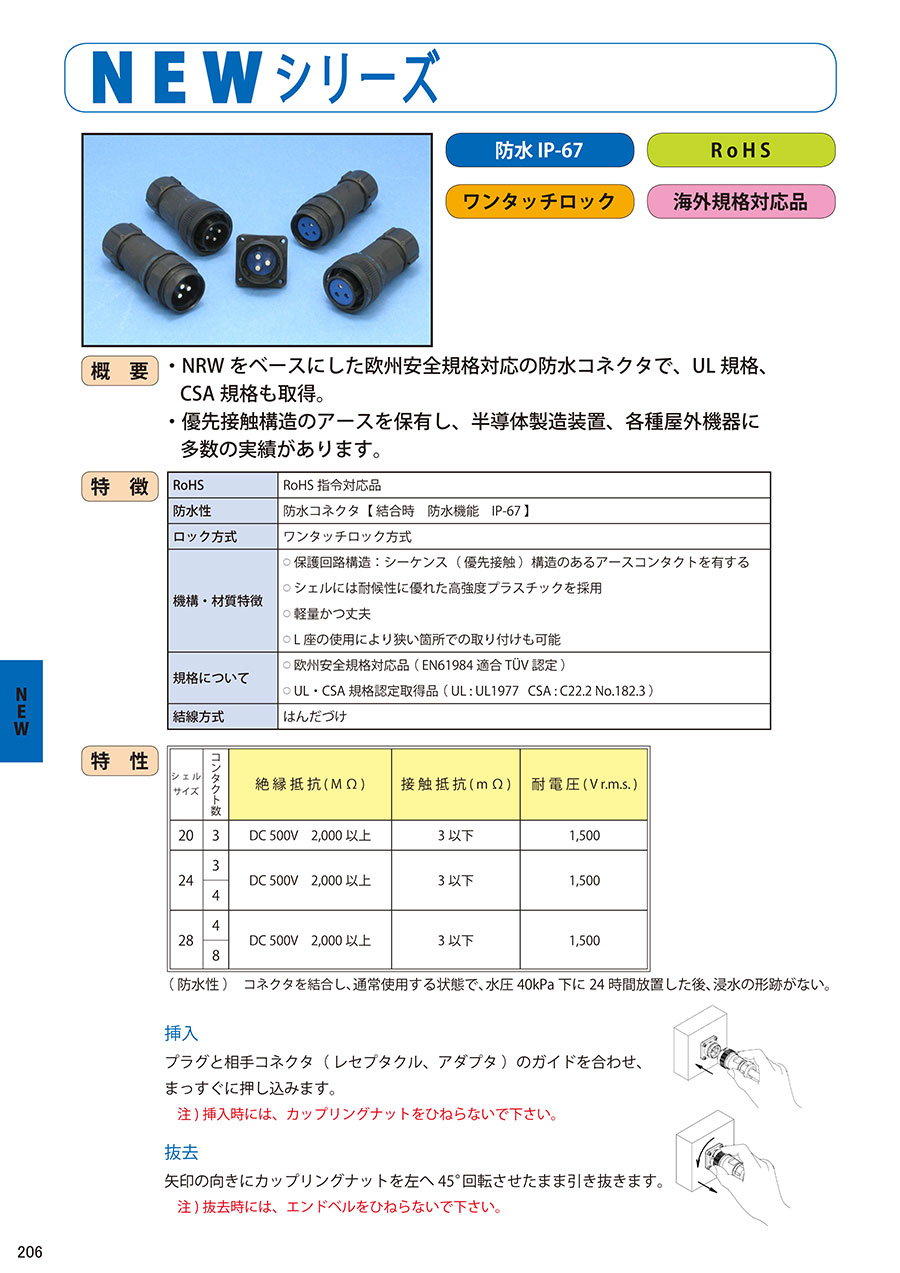

防水コネクタ NEWシリーズ

NRW をベースにした欧州安全規格対応の防水コネクタで、UL規格、 CSA規格も取得

優先接触構造のアースを保有し、半導体製造装置、各種屋外機器に 多数の実績がある。
（ 絶縁抵抗 ） 最も近接する導体間を指定の電圧で測定した時、2,000 ＭΩ以上である。
（ 耐電圧 ） 最も近接する導体間に規定の電圧を 1 分間印加しても、短絡等の異常がない。
（ 接触抵抗 ） 一対のコンタクトを正規の長さまで結合させた時の導体抵抗は、5mΩ以下である。
（ 耐振性 ） 振動試験を行った時、機能上支障がなく、接触抵抗は 5mΩ以下である。
（ 衝撃 ） 衝撃試験を行った時、機能上支障がなく、接触抵抗は 5mΩ以下である。
（ 耐湿性 ） 湿度試験を行った後、機能上支障がなく、絶縁抵抗は 10ＭΩ以上である。
（ 温度サイクル ）温度サイクル試験を行った後、機能上支障がなく、絶縁抵抗は 2,000ＭΩ以上である。
（ 塩水噴霧 ） 塩水噴霧試験を行った後、機能上支障がなく、接触抵抗は 5ｍΩ以下である。
（ 防水性 ） 通常使用する状態で、水圧 40kPa 下に 24 時間放置した後、浸水の形跡がない。

はんだづけタイプ コンタクト配列

注 -1　全品が UL・CSA、TÜV 認定品です。品名での規格の指定は不要です。
