河村電器産業

熱機器収納キャビネット BXHシリーズ

カタログ |

数量スライド割引

通常単価(税別): 8,989円～94,670円

税込単価: 9,888円～104,137円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目～

屋内用・壁掛型／換気スリット付／木製基板【特長】・テレビ受信用機器やネットワー...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
木製
保護機能(耐環境性)
IP2X
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
15
代表規格
なし

未確定：候補が138型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

取付基板	BXH（木製基板 15mm/方眼目盛付）
板厚	ドア 1.6mm ボデー 1.6mm 前面枠 1.6mm
ハンドル	キャビネットタテ寸法900mm以下 KH-84F（キー付平面ハンドル小キーNo.K200）
ハンドル	キャビネットタテ寸法1,000mm以上 KH-117F（キー付平面ハンドル大キーNo.K200）

外形図

規格表

フカサ 120mm （ドア下有効フカサ（D） 90mm ハンドル下有効フカサ（E） 70mm）

フカサ 140mm （ドア下有効フカサ（D） 110mm ハンドル下有効フカサ（E） 90mm）

フカサ 160mm （ドア下有効フカサ（D） 130mm ハンドル下有効フカサ（E） 110mm）

フカサ 200mm （ドア下有効フカサ（D） 170mm ハンドル下有効フカサ（E） 150mm）

フカサ 250mm （ドア下有効フカサ（D） 220mm ハンドル下有効フカサ（E） 200mm）

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

ドア形式

最小発注数量

1000	1000	250	ベージュ（5Y7/1）	両扉	1個
1000	1000	250	クリーム（2.5Y9/1）	両扉	1個
1200	1000	250	ベージュ（5Y7/1）	両扉	1個
1200	1000	250	クリーム（2.5Y9/1）	両扉	1個
600	1000	160	ベージュ（5Y7/1）	片扉	1個
600	1000	160	クリーム（2.5Y9/1）	片扉	1個
600	1000	250	ベージュ（5Y7/1）	片扉	1個
600	1000	250	クリーム（2.5Y9/1）	片扉	1個
800	1000	250	ベージュ（5Y7/1）	片扉	1個
800	1000	250	クリーム（2.5Y9/1）	片扉	1個
900	1100	140	ベージュ（5Y7/1）	両扉	1個
900	1100	140	クリーム（2.5Y9/1）	両扉	1個
600	1200	200	ベージュ（5Y7/1）	片扉	1個
600	1200	200	クリーム（2.5Y9/1）	片扉	1個
600	1200	250	ベージュ（5Y7/1）	片扉	1個
600	1200	250	クリーム（2.5Y9/1）	片扉	1個
800	1200	200	ベージュ（5Y7/1）	片扉	1個
800	1200	200	クリーム（2.5Y9/1）	片扉	1個
1000	1400	250	ベージュ（5Y7/1）	両扉	1個
1000	1400	250	クリーム（2.5Y9/1）	両扉	1個
700	1400	250	ベージュ（5Y7/1）	片扉	1個
700	1400	250	クリーム（2.5Y9/1）	片扉	1個
800	1400	250	ベージュ（5Y7/1）	片扉	1個
800	1400	250	クリーム（2.5Y9/1）	片扉	1個
700	1600	250	ベージュ（5Y7/1）	片扉	1個
700	1600	250	クリーム（2.5Y9/1）	片扉	1個
400	300	120	ベージュ（5Y7/1）	片扉	1個
400	300	120	クリーム（2.5Y9/1）	片扉	1個
300	400	120	ベージュ（5Y7/1）	片扉	1個
300	400	120	クリーム（2.5Y9/1）	片扉	1個
300	400	140	ベージュ（5Y7/1）	片扉	1個
300	400	140	クリーム（2.5Y9/1）	片扉	1個
300	400	200	ベージュ（5Y7/1）	片扉	1個
300	400	200	クリーム（2.5Y9/1）	片扉	1個
400	400	120	ベージュ（5Y7/1）	片扉	1個
400	400	120	クリーム（2.5Y9/1）	片扉	1個
400	400	140	ベージュ（5Y7/1）	片扉	1個
400	400	140	クリーム（2.5Y9/1）	片扉	1個
400	400	160	ベージュ（5Y7/1）	片扉	1個
400	400	160	クリーム（2.5Y9/1）	片扉	1個
500	400	200	ベージュ（5Y7/1）	片扉	1個
500	400	200	クリーム（2.5Y9/1）	片扉	1個
600	400	120	ベージュ（5Y7/1）	片扉	1個
600	400	120	クリーム（2.5Y9/1）	片扉	1個
600	400	200	ベージュ（5Y7/1）	片扉	1個
600	400	200	クリーム（2.5Y9/1）	片扉	1個
400	500	120	ベージュ（5Y7/1）	片扉	1個
400	500	120	クリーム（2.5Y9/1）	片扉	1個
400	500	140	ベージュ（5Y7/1）	片扉	1個
400	500	140	クリーム（2.5Y9/1）	片扉	1個
400	500	200	ベージュ（5Y7/1）	片扉	1個
400	500	200	クリーム（2.5Y9/1）	片扉	1個
400	500	250	ベージュ（5Y7/1）	片扉	1個
400	500	250	クリーム（2.5Y9/1）	片扉	1個
500	500	120	ベージュ（5Y7/1）	片扉	1個
500	500	120	クリーム（2.5Y9/1）	片扉	1個
500	500	140	ベージュ（5Y7/1）	片扉	1個
500	500	140	クリーム（2.5Y9/1）	片扉	1個
500	500	160	ベージュ（5Y7/1）	片扉	1個
500	500	160	クリーム（2.5Y9/1）	片扉	1個

通常単価(税別) (税込単価)	通常出荷日

70,967円 ( 78,064円 )	9日目
70,967円 ( 78,064円 )	9日目
82,428円 ( 90,671円 )	9日目
82,428円 ( 90,671円 )	9日目
43,760円 ( 48,136円 )	9日目
36,976円 ( 40,674円 )	9日目
46,337円 ( 50,971円 )	9日目
46,337円 ( 50,971円 )	9日目
59,198円 ( 65,118円 )	9日目
59,198円 ( 65,118円 )	9日目
55,511円 ( 61,062円 )	9日目
55,511円 ( 61,062円 )	9日目
47,314円 ( 52,045円 )	9日目
47,314円 ( 52,045円 )	9日目
53,077円 ( 58,385円 )	9日目
53,077円 ( 58,385円 )	9日目
59,216円 ( 65,138円 )	9日目
59,216円 ( 65,138円 )	9日目
94,670円 ( 104,137円 )	9日目
94,670円 ( 104,137円 )	9日目
71,355円 ( 78,491円 )	9日目
71,355円 ( 78,491円 )	9日目
71,186円 ( 78,305円 )	9日目
71,186円 ( 78,305円 )	9日目
79,019円 ( 86,921円 )	9日目
79,019円 ( 86,921円 )	9日目
8,994円 ( 9,893円 )	9日目
8,989円 ( 9,888円 )	9日目
8,989円 ( 9,888円 )	9日目
8,989円 ( 9,888円 )	9日目
9,877円 ( 10,865円 )	9日目
9,883円 ( 10,871円 )	9日目
19,899円 ( 21,889円 )	3日目
19,899円 ( 21,889円 )	9日目
9,989円 ( 10,988円 )	9日目
9,989円 ( 10,988円 )	9日目
13,931円 ( 15,324円 )	9日目
13,931円 ( 15,324円 )	9日目
15,942円 ( 17,536円 )	9日目
15,942円 ( 17,536円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	9日目
23,815円 ( 26,197円 )	9日目
23,815円 ( 26,197円 )	9日目
13,931円 ( 15,324円 )	9日目
13,931円 ( 15,324円 )	9日目
17,913円 ( 19,704円 )	9日目
17,913円 ( 19,704円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	9日目
23,815円 ( 26,197円 )	9日目
23,815円 ( 26,197円 )	9日目
19,844円 ( 21,828円 )	9日目
19,844円 ( 21,828円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	9日目
19,899円 ( 21,889円 )	3日目

基本情報

基本情報

屋内用・壁掛型／換気スリット付／木製基板
【特長】
・テレビ受信用機器やネットワーク配線用機器など、発熱する機器の収納に適した放熱用換気スリット付のキャビネットです。
・放熱効果を高めるために両側面、ドアの3面に換気スリットを設けてあります。
【仕様】
・材質：鉄板製
・函体形式：屋内用露出形
・取付基板：木製基板_15mm／方眼目盛付
・板厚：本体1.6mm ドア1.6mm 枠1.6mm
・使用ハンドル：キャビネットタテ寸法900mm以下：KH-117F（平面ハンドル）
：キャビネットタテ寸法1000mm以上：KH-84F（平面ハンドル）

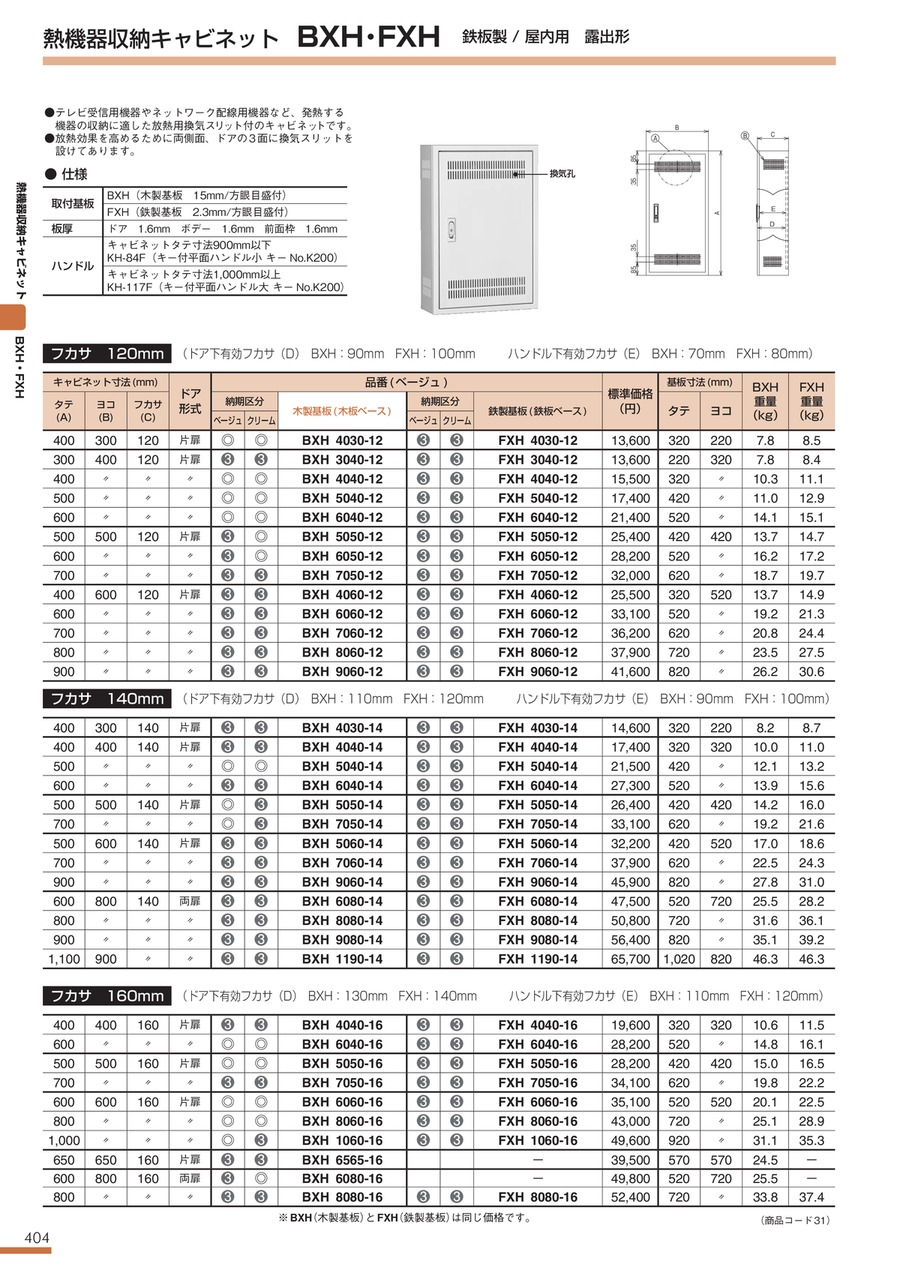

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
