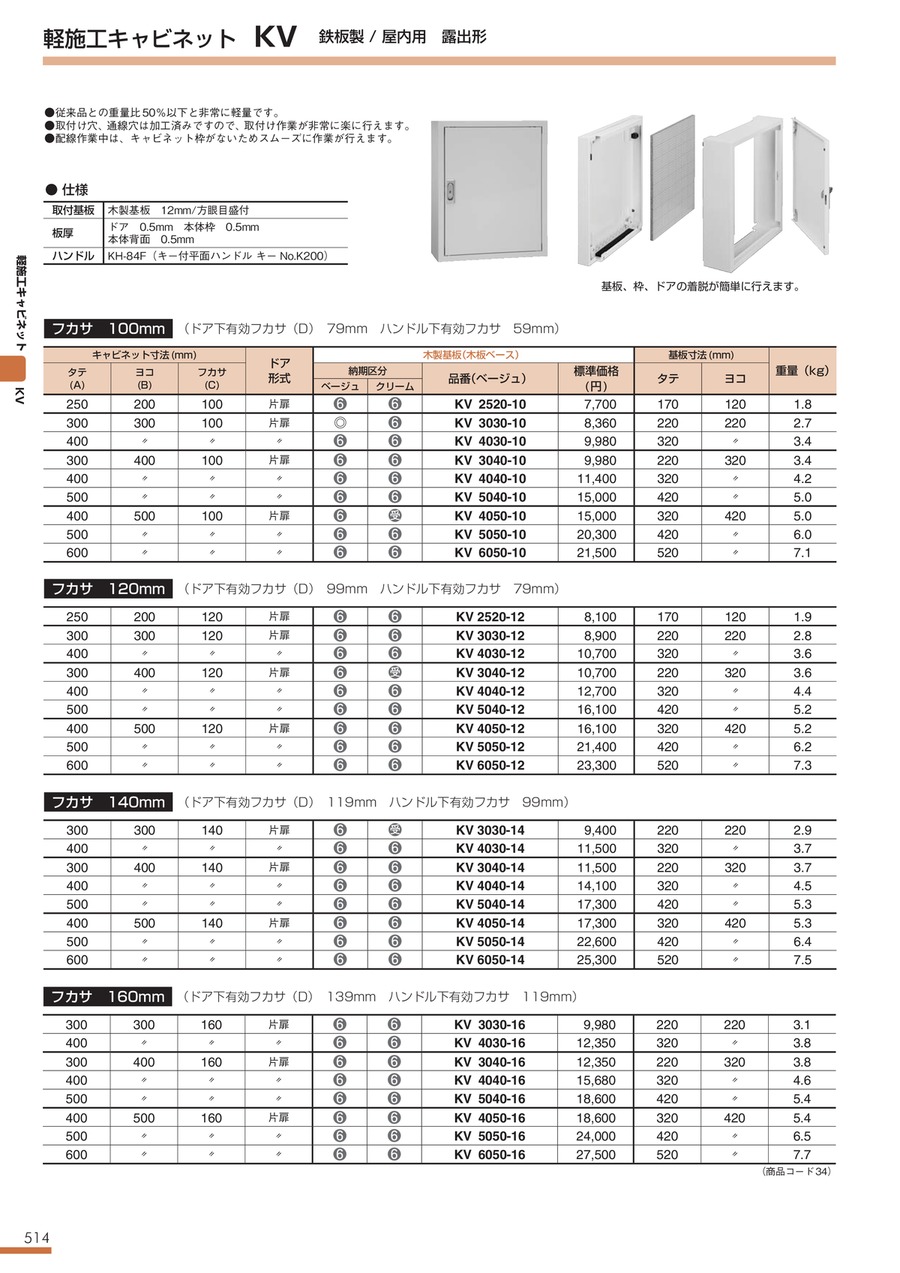

軽施工キャビネット KV
商品情報
軽施工キャビネットの特長
軽施工キャビネットの外観
基板、枠、ドアの着脱が簡単に行える。
軽施工キャビネットの寸法図
| 取付基板 | 木製基板 12mm/方眼目盛付 |
|---|---|
| 板厚 | ドア0.5mm 本体枠0.5mm 本体背面0.5mm |
| ハンドル | KH-84F(キー付平面ハンドル キーNo.K200) |
フカサ100mm（ドア下有効フカサ（D）79mm ハンドル下有効フカサ 59mm）の仕様
| キャビネット寸法(mm) | ドア 形式 | 木製基板(木板ベース) | 基板寸法(mm) | 重量(kg) | |||
|---|---|---|---|---|---|---|---|
| タテ (A) | ヨコ (B) | フカサ (C) | 品番(ベージュ) | タテ | ヨコ | ||
| 250 | 200 | 100 | 片扉 | KV 2520-10 | 170 | 120 | 1.8 |
| 300 | 300 | 100 | 片扉 | KV 3030-10 | 220 | 220 | 2.7 |
| 400 | 〃 | 〃 | 〃 | KV 4030-10 | 320 | 〃 | 3.4 |
| 300 | 400 | 100 | 片扉 | KV 3040-10 | 220 | 320 | 3.4 |
| 400 | 〃 | 〃 | 〃 | KV 4040-10 | 320 | 〃 | 4.2 |
| 500 | 〃 | 〃 | 〃 | KV 5040-10 | 420 | 〃 | 5.0 |
| 400 | 500 | 100 | 片扉 | KV 4050-10 | 320 | 420 | 5.0 |
| 500 | 〃 | 〃 | 〃 | KV 5050-10 | 420 | 〃 | 6.0 |
| 600 | 〃 | 〃 | 〃 | KV 6050-10 | 520 | 〃 | 7.1 |
フカサ120mm、フカサ140mm、フカサ160mmの商品情報はカタログを参照してください。
製品仕様
入線ユニット
配線をクランプベースに結束した後、入線ユニットで電線を挟み込む。
電線を配線穴に通す手間がなく、楽に通線作業が行える。
入線方向の入れ替え可能
入線ユニットの上下を付け替えることにより上部、下部のどちらからの入線にも対応できる。
軽施工キャビネットの設置
本体背面が分離。軽い重量でケガキ、壁固定が1人で行える。
取り付け穴、配線口は加工済みで、穴あけの必要はない。
木製基板は工具レスでワンタッチ取付け。
本体枠は後取り付けできるので広いスペースで配線作業ができる。
配線取付け後、入線ユニットにより挟み込みするので面倒な配線口の通線がない。
本体枠、ドアの取り付けもラッチレバーでワンタッチ。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
6,033円 ( 6,636円 ) | 9日目 |
6,033円 ( 6,636円 ) | 9日目 |
6,806円 ( 7,487円 ) | 9日目 |
6,806円 ( 7,487円 ) | 9日目 |
6,922円 ( 7,614円 ) | 3日目 |
6,922円 ( 7,614円 ) | 9日目 |
6,998円 ( 7,698円 ) | 9日目 |
6,998円 ( 7,698円 ) | 9日目 |
7,626円 ( 8,389円 ) | 9日目 |
8,156円 ( 8,972円 ) | 9日目 |
8,156円 ( 8,972円 ) | 3日目 |
8,156円 ( 8,972円 ) | 9日目 |
8,156円 ( 8,972円 ) | 3日目 |
8,165円 ( 8,982円 ) | 9日目 |
9,284円 ( 10,212円 ) | 9日目 |
9,284円 ( 10,212円 ) | 9日目 |
9,314円 ( 10,245円 ) | 9日目 |
9,314円 ( 10,245円 ) | 9日目 |
8,156円 ( 8,972円 ) | 9日目 |
8,156円 ( 8,972円 ) | 9日目 |
8,165円 ( 8,982円 ) | 9日目 |
8,165円 ( 8,982円 ) | 9日目 |
9,284円 ( 10,212円 ) | 9日目 |
9,284円 ( 10,212円 ) | 9日目 |
9,314円 ( 10,245円 ) | 9日目 |
9,314円 ( 10,245円 ) | 9日目 |
9,296円 ( 10,226円 ) | 9日目 |
9,296円 ( 10,226円 ) | 9日目 |
10,159円 ( 11,175円 ) | 9日目 |
10,159円 ( 11,175円 ) | 9日目 |
11,446円 ( 12,591円 ) | 9日目 |
11,446円 ( 12,591円 ) | 9日目 |
13,864円 ( 15,250円 ) | 9日目 |
13,864円 ( 15,250円 ) | 9日目 |
11,720円 ( 12,892円 ) | 9日目 |
11,720円 ( 12,892円 ) | 9日目 |
13,872円 ( 15,259円 ) | 9日目 |
13,872円 ( 15,259円 ) | 9日目 |
16,266円 ( 17,893円 ) | 9日目 |
16,266円 ( 17,893円 ) | 9日目 |
17,510円 ( 19,261円 ) | 9日目 |
17,510円 ( 19,261円 ) | 9日目 |
11,720円 ( 12,892円 ) | 9日目 |
11,720円 ( 12,892円 ) | 9日目 |
13,872円 ( 15,259円 ) | 9日目 |
13,872円 ( 15,259円 ) | 9日目 |
16,266円 ( 17,893円 ) | 9日目 |
16,266円 ( 17,893円 ) | 9日目 |
17,510円 ( 19,261円 ) | 9日目 |
17,510円 ( 19,261円 ) | 9日目 |
18,612円 ( 20,473円 ) | 9日目 |
18,612円 ( 20,473円 ) | 9日目 |
19,688円 ( 21,657円 ) | 9日目 |
19,688円 ( 21,657円 ) | 9日目 |
20,925円 ( 23,018円 ) | 9日目 |
20,925円 ( 23,018円 ) | 9日目 |
22,213円 ( 24,434円 ) | 9日目 |
22,213円 ( 24,434円 ) | 9日目 |
19,674円 ( 21,641円 ) | 9日目 |
19,674円 ( 21,641円 ) | 3日目 |
詳細情報
基本情報
基板・枠・ドアの脱着が簡単に行えます。
【特長】
・従来品との重量比50％以下と非常に軽量です。
・取り付け穴、通線穴は加工済みですので、取付け作業が非常に楽に行えます。
・配線作業中は、キャビネット枠がないためスムーズに作業が行えます。
・背面、キャビネット枠、扉が分離し、設置、機器取り付けが容易
・鉄板製／屋内用・露出形・軽量／木製基板
【用途】
・軽量キャビネットで施工が楽に行える。
