河村電器産業

高IP対応スチール製キャビネット HRY

カタログ |

数量スライド割引

通常単価(税別): 18,530円～58,486円

税込単価: 20,383円～64,335円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：2 日目～

屋外用露出型の高IP対応スチール製キャビネット【特長】・高気密でIP66を実現...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ハンドル
基板・中板
鉄製
保護機能(耐環境性)
IP66
塗装色
ベージュ（5Y7/1）
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
2.3
代表規格
なし
ドア形式
片扉

未確定：候補が34型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

高IP対応スチール製キャビネットの特長

高IP対応スチール製キャビネットの外観

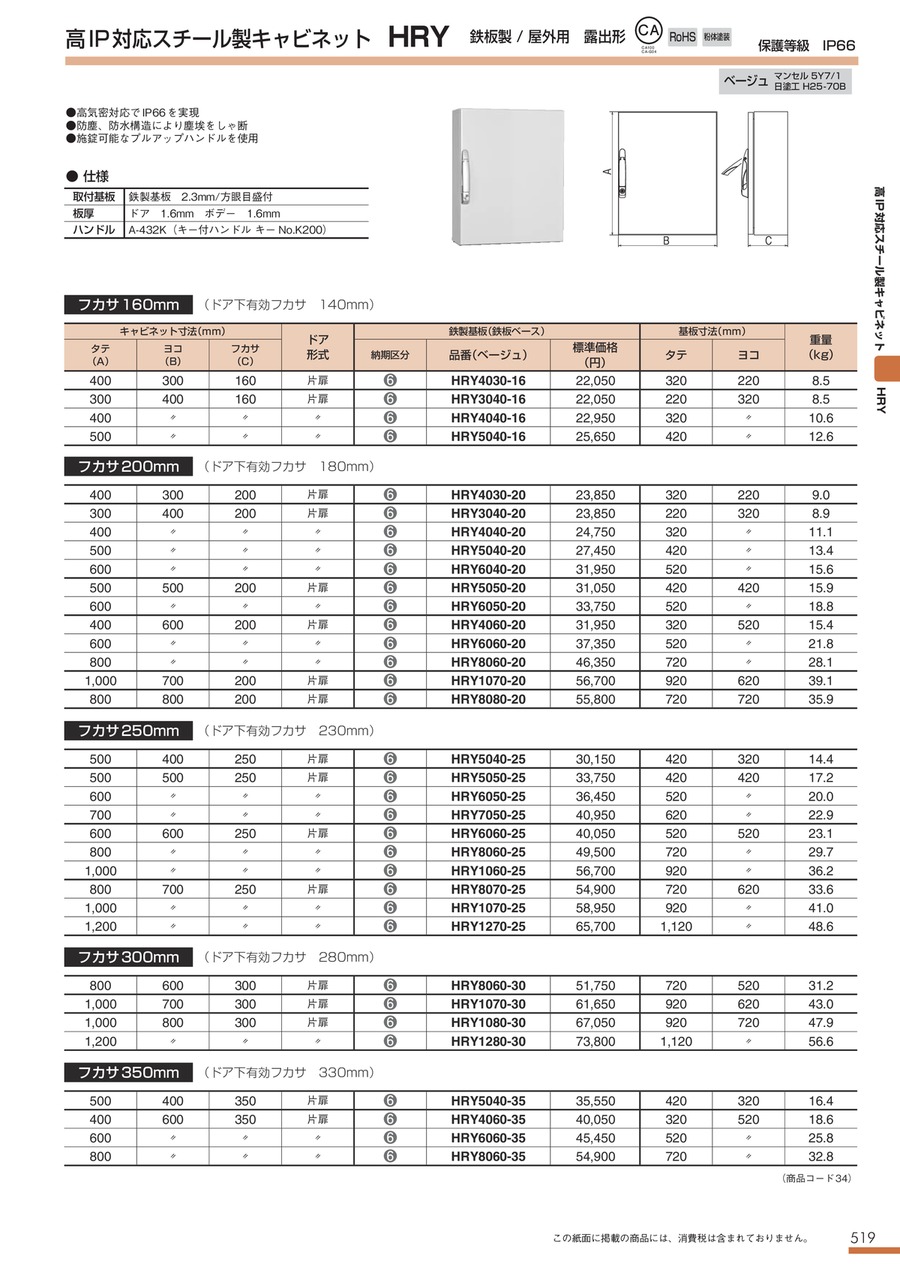

高IP対応スチール製キャビネットの寸法図

取付基板	鉄製基板　2.3mm/方眼目盛付
板厚	ドア　1.6mm　ボデー　1.6mm
ハンドル	A-432K（キー付ハンドルキー No.K200）

フカサ160mm（ドア下有効フカサ 140mm）

キャビネット寸法（mm）			ドア形式	鉄製基板（鉄板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
400	300	160	片扉	HRY4030-16	320	220	8.5
300	400	160	片扉	HRY3040-16	220	320	8.5
400	〃	〃	〃	HRY4040-16	320	〃	10.6
500	〃	〃	〃	HRY5040-16	420	〃	12.6

フカサ200mm（ドア下有効フカサ 180mm）

キャビネット寸法（mm）			ドア形式	鉄製基板（鉄板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
400	300	200	片扉	HRY4030-20	320	220	9.0
300	400	200	片扉	HRY3040-20	220	320	8.9
400	〃	〃	〃	HRY4040-20	320	〃	11.1
500	〃	〃	〃	HRY5040-20	420	〃	13.4
600	〃	〃	〃	HRY6040-20	520	〃	15.6
500	500	200	片扉	HRY5050-20	420	420	15.9
600	〃	〃	〃	HRY6050-20	520	〃	18.8
400	600	200	片扉	HRY4060-20	320	520	15.4
600	〃	〃	〃	HRY6060-20	520	〃	21.8
800	〃	〃	〃	HRY8060-20	720	〃	28.1
1,000	700	200	片扉	HRY1070-20	920	620	39.1
800	800	200	片扉	HRY8080-20	720	720	35.9

フカサ250mm（ドア下有効フカサ 230mm）

キャビネット寸法（mm）			ドア形式	鉄製基板（鉄板ベース）	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	ドア形式	品番（ベージュ）	タテ	ヨコ	重量（kg）
500	400	250	片扉	HRY5040-25	420	320	14.4
500	500	250	片扉	HRY5050-25	420	420	17.2
600	〃	〃	〃	HRY6050-25	520	〃	20.0
700	〃	〃	〃	HRY7050-25	620	〃	22.9
600	600	250	片扉	HRY6060-25	520	520	23.1
800	〃	〃	〃	HRY8060-25	720	〃	29.7
1,000	〃	〃	〃	HRY1060-25	920	〃	36.2
800	700	250	片扉	HRY8070-25	720	620	33.6
1,000	〃	〃	〃	HRY1070-25	920	〃	41.0
1,200	〃	〃	〃	HRY1270-25	1,120	〃	48.6

フカサ300mm、フカサ350mmの商品情報はカタログを参照してください。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

最小発注数量

600	1000	250	1個
700	1000	200	1個
700	1000	250	1個
700	1000	300	1個
800	1000	300	1個
700	1200	250	1個
800	1200	300	1個
400	300	160	1個
400	300	200	1個
300	400	160	1個
300	400	200	1個
400	400	160	1個
400	400	200	1個
600	400	200	1個
600	400	350	1個
400	500	160	1個
400	500	200	1個
400	500	250	1個
400	500	350	1個
500	500	200	1個
500	500	250	1個
400	600	200	1個
500	600	200	1個
500	600	250	1個
600	600	200	1個
600	600	250	1個
600	600	350	1個
500	700	250	1個
600	800	200	1個
600	800	250	1個
600	800	300	1個
600	800	350	1個
700	800	250	1個
800	800	200	1個

通常単価(税別) (税込単価)	通常出荷日

46,865円 ( 51,552円 )	9日目
46,865円 ( 51,552円 )	9日目
46,769円 ( 51,446円 )	9日目
46,856円 ( 51,542円 )	9日目
53,737円 ( 59,111円 )	9日目
52,690円 ( 57,959円 )	9日目
58,486円 ( 64,335円 )	9日目
18,530円 ( 20,383円 )	9日目
19,697円 ( 21,667円 )	9日目
18,530円 ( 20,383円 )	9日目
19,697円 ( 21,667円 )	9日目
19,881円 ( 21,869円 )	9日目
22,144円 ( 24,358円 )	9日目
26,805円 ( 29,486円 )	9日目
32,671円 ( 35,938円 )	9日目
23,273円 ( 25,600円 )	9日目
23,269円 ( 25,596円 )	9日目
23,298円 ( 25,628円 )	9日目
29,205円 ( 32,126円 )	9日目
23,263円 ( 25,589円 )	9日目
28,040円 ( 30,844円 )	9日目
26,805円 ( 29,486円 )	9日目
28,040円 ( 30,844円 )	9日目
30,340円 ( 33,374円 )	9日目
30,370円 ( 33,407円 )	9日目
32,671円 ( 35,938円 )	9日目
35,128円 ( 38,641円 )	9日目
33,803円 ( 37,183円 )	9日目
35,027円 ( 38,530円 )	9日目
42,135円 ( 46,349円 )	9日目
43,281円 ( 47,609円 )	9日目
45,630円 ( 50,193円 )	9日目
45,630円 ( 50,193円 )	9日目
46,691円 ( 51,360円 )	9日目

詳細情報

基本情報

基本情報

屋外用露出型の高IP対応スチール製キャビネット
【特長】
・高気密でIP66を実現
・防塵、防水構造により塵埃をしゃ断
・施錠可能なプルアップハンドルを使用
・鉄板製／屋外用・露出形／鉄製基板／IP66
【用途】
・塵埃が多い場所での設置ができるキャビネット

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
