河村電器産業

屋内・屋外兼用プラボックス SPNシリーズ

Name: 屋内・屋外兼用プラボックス SPNシリーズ
Brand: 河村電器産業
SKU: 222000266280
Rating: 4.5 (6 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.5

平均満足度4.5

この商品のレビューをみる（6件）

通常単価(税別): 1,132円～6,259円

税込単価: 1,245円～6,885円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

プラボックス SPNO プラスチック製（屋外用）

通常価格(税別)： 700円 (税込価格：770円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

キー付プラボックス SPNKシリーズ

通常価格(税別)： 1,986円 (税込価格：2,185円)

通常出荷日：3 日目～

【特長】・耐衝撃性に優れています。・軽量で穴あけ加工が容易・内部機器の監視が容...

詳細情報を確認する

端子台有無
端子台無し
材質
樹脂
サイズ
固定サイズ
穴加工対応
非対応
形状
指定なし
設置
屋内・屋外兼用
基板・中板
木製
保護機能（耐環境性）
IP33D
代表規格
なし

ご注意

【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

屋内・屋外兼用プラボックス SPNシリーズ

遅燃性樹脂製

耐衝撃性、耐湿性。
屋内、屋外兼用プラボックス。
木製基板。

仕様

材質ボデー:ABS樹脂、ドア:ABS樹脂/スモークアクリル樹脂。
ドア形式: 片扉。
保護構造: IP33D。
構造: ABSドア付。
取付基板: 木製基板 15mm（方眼目盛付）。

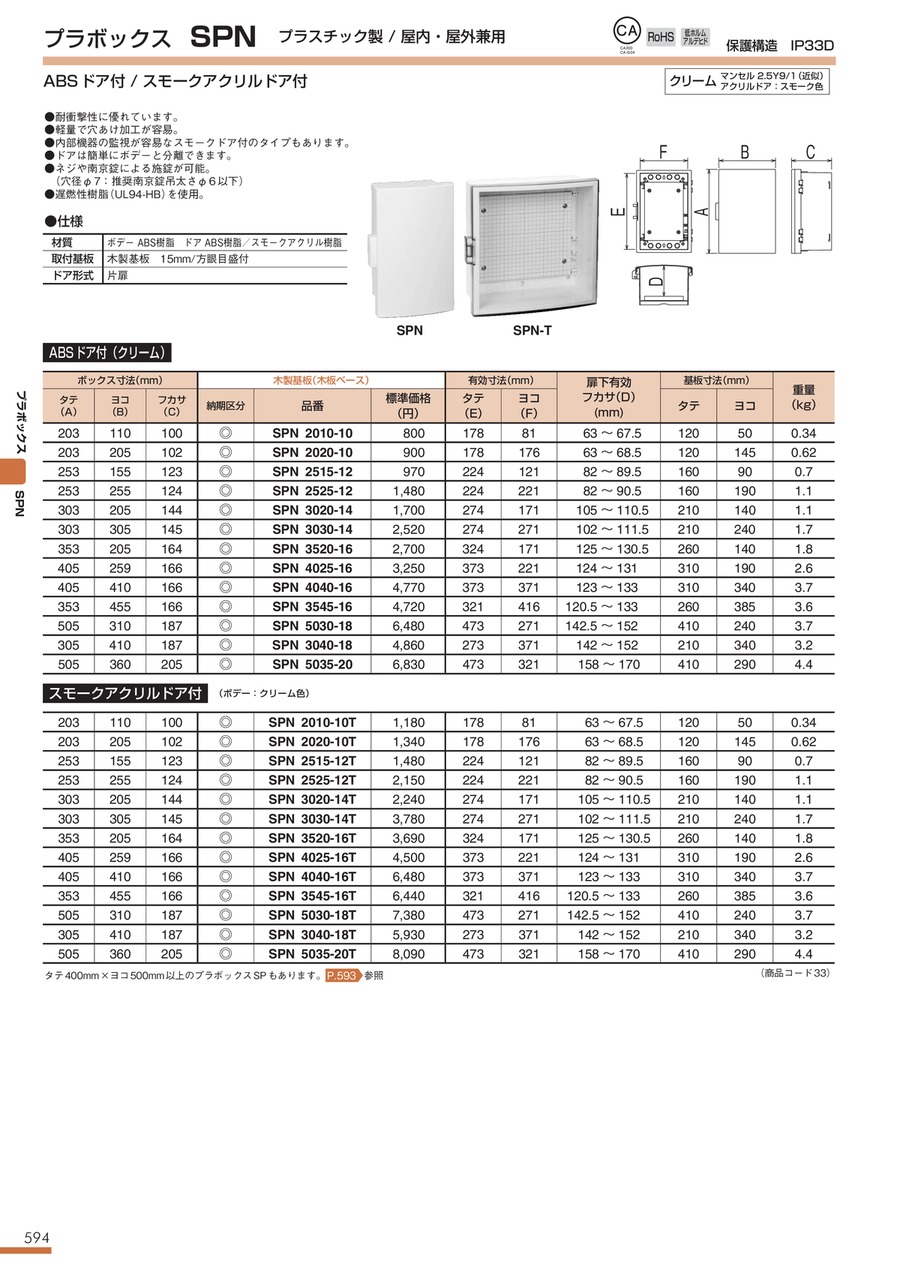

屋内・屋外兼用プラボックス SPNシリーズの外形図・寸法

ABSドア付（クリーム）

ボックス寸法（mm）			木製基板（木板ベース）	有効寸法（mm）		扉下有効フカサ（D） (mm)	基板寸法（mm）		重量（kg）
タテ（A）	ヨコ（B）	フカサ（C）	品番	タテ（E）	ヨコ（F）	扉下有効フカサ（D） (mm)	タテ	ヨコ	重量（kg）
203	110	100	SPN 2010-10	178	81	63～67.5	120	50	0.34
203	205	102	SPN 2020-10	178	176	63～68.5	120	145	0.62
253	155	123	SPN 2515-12	224	121	82～89.5	160	90	0.7
253	255	124	SPN 2525-12	224	221	82～90.5	160	190	1.1
303	205	144	SPN 3020-14	274	171	105～110.5	210	140	1.1
303	305	145	SPN 3030-14	274	271	102～111.5	210	240	1.7
353	205	164	SPN 3520-16	324	171	125～130.5	260	140	1.8
405	259	166	SPN 4025-16	373	221	124～131	310	190	2.6
405	410	166	SPN 4040-16	373	371	123～133	310	340	3.7
353	455	166	SPN 3545-16	321	416	120.5～133	260	385	3.6
505	310	187	SPN 5030-18	473	271	142.5～152	410	240	3.7
305	410	187	SPN 3040-18	273	371	142～152	210	340	3.2
505	360	205	SPN 5035-20	473	321	158～170	410	290	4.4

スモークアクリルドア付（ボデー：クリーム色）

203	110	100	SPN 2010-10T	178	81	63～67.5	120	50	0.34
203	205	102	SPN 2020-10T	178	176	63～68.5	120	145	0.62
253	155	123	SPN 2515-12T	224	121	82～89.5	160	90	0.7
253	255	124	SPN 2525-12T	224	221	82～90.5	160	190	1.1
303	205	144	SPN 3020-14T	274	171	105～110.5	210	140	1.1
303	305	145	SPN 3030-14T	274	271	102～111.5	210	240	1.7
353	205	164	SPN 3520-16T	324	171	125～130.5	260	140	1.8
405	259	166	SPN 4025-16T	373	221	124～131	310	190	2.6
405	410	166	SPN 4040-16T	373	371	123～133	310	340	3.7
353	455	166	SPN 3545-16T	321	416	120.5～133	260	385	3.6
505	310	187	SPN 5030-18T	473	271	142.5～152	410	240	3.7
305	410	187	SPN 3040-18T	273	371	142～152	210	340	3.2
505	360	205	SPN 5035-20T	473	321	158～170	410	290	4.4

型番リスト

表示件数

型番

外形寸法W 横(幅)	外形寸法H 縦(高さ)	外形寸法D 奥行(厚み)	塗装色	ドア材質	最小発注数量

155	253	123	クリーム/スモーク	スモークアクリル	1個
205	303	144	クリーム/スモーク	スモークアクリル	1個
410	305	187	クリーム/スモーク	スモークアクリル	1個
205	353	164	クリーム/スモーク	スモークアクリル	1個
455	353	166	クリーム/スモーク	スモークアクリル	1個
259	405	166	クリーム/スモーク	スモークアクリル	1個
310	505	187	クリーム	ABS	1個
310	505	187	クリーム/スモーク	スモークアクリル	1個
360	505	205	クリーム/スモーク	スモークアクリル	1個

通常単価(税別) (税込単価)	通常出荷日

1,132円 ( 1,245円 )	3日目
2,158円 ( 2,374円 )	在庫品1日目当日出荷可能
4,937円 ( 5,431円 )	在庫品1日目当日出荷可能
2,769円 ( 3,046円 )	3日目
4,936円 ( 5,430円 )	3日目
3,389円 ( 3,728円 )	3日目
5,608円 ( 6,169円 )	9日目
5,556円 ( 6,112円 )	3日目
6,259円 ( 6,885円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐衝撃性に優れています。
・軽量で穴あけ加工が容易
・内部機器の監視が容易なスモークドア付きのタイプもあります。
・ドアは簡単にボデーと分離できます。
・ネジや南京錠による施錠が可能
・遅燃性樹脂（UL94-HB）を使用
【用途】
・小型機器を組み込むのに最適

ご注意

【一部商品取扱終了情報】2023年3月31日にミスミでは受注受付終了となります。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日東工業
【穴加工対応】CH形ボックス（防塵パッキン付）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】RA形制御盤キャビネット（水切構造、防塵・防水パッキン付）フカサ200mm
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷
日東工業
【穴加工対応】CF形ボックス（防水・防塵構造）
日東工業品　WEB加工始めました WEB上で設計、即注文可能 最短2日目出荷

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

屋内・屋外兼用プラボックス SPNシリーズのレビュー

4.5平均満足度：4.56件のレビュー

星5
50%
星4
50%
星3
0%
星2
0%
星1
0%

制御装置収納

満足度：4.02023/02/26

他社製品とサイズのライナップが異なるので、都度、合う方のメーカを選択しています。防水性がある点など、差異はあまりないので...もっと読む

0人が参考にしています。

機器組み込み

満足度：4.02019/03/28

スモークドアなので中が確認出来て便利です。個人的にはクリアーより気に入ってます。ただ、ボックスのサイズの割に木製基盤のサ...もっと読む

0人が参考にしています。

屋外にて機器の保護

満足度：5.02018/07/31

安い割に強度も十分で、成形もしっかりしており安心して使用出来ます。防雨性には少し不安がありますが、台風でも大丈夫でした。

0人が参考にしています。

電気工事

満足度：5.02018/06/03

今までは他社の製品を使用していましたが、品質・使いやすさ・価格等本製品の方がいいと思います。また、りようしたいです。

0人が参考にしています。

電子機器のケース

満足度：5.02018/02/01

大きなサイズでも他のケースと比較して安いです。木製基板が付いているので中に入れる電子機器を簡単にネジで固定できました。

0人が参考にしています。
