河村電器産業

ターミナルボックス TABシリーズ

カタログ |

数量スライド割引

通常単価(税別): 3,486円～11,811円

税込単価: 3,835円～12,992円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

河村電器産業

通常出荷日：3 日目～

鉄板製・屋内用ターミナルボックス。【特長】・カバーネジ止め。・脱落防止式の紛失...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ネジ止め
基板・中板
鉄製
保護機能(耐環境性)
IP4X
板厚（本体） (mm)
1.2
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
なし

未確定：候補が44型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ターミナルボックス TABシリーズ

保護構造はIP4X

構造はかぶせ形。

ハンドル

紛失し難いロートレットねじM5×20。

製品仕様

取付基板（鉄製基板:1.6mm）
板厚（カバー:1.6mm・ボデー:1.2mm）
ハンドル（ローレットねじ:M5X20）

図面

フカサ100mm（ドア下有効フカサ（F）85mm）

ボックス寸法 (mm)			鉄製基板(鉄板ベース)	カバー寸法(mm)		基板寸法(mm)		重量（kg）
タテ (A)	ヨコ (B)	フカサ (C)	品番(ベージュ)	タテ (D)	ヨコ (E)	タテ	ヨコ	重量（kg）
200	150	100	TAB 2015-10	205	155	150	100	1.9
200	250	100	TAB 2025-10	205	255	150	200	2.8
200	300	100	TAB 2030-10	205	305	150	250	3.3
250	〃	〃	TAB 2530-10	255	〃	200	〃	4.0
300	〃	〃	TAB 3030-10	305	〃	250	〃	4.6
250	350	100	TAB 2535-10	255	355	200	300	4.5
300	400	100	TAB 3040-10	305	405	250	350	6.0

フカサ160mm（ドア下有効フカサ（F）145mm）

ボックス寸法 (mm)			鉄製基板(鉄板ベース)	カバー寸法(mm)		基板寸法(mm)		重量（kg）
タテ (A)	ヨコ (B)	フカサ (C)	品番(ベージュ)	タテ (D)	ヨコ (E)	タテ	ヨコ	重量（kg）
200	150	160	TAB 2015-16	205	155	150	100	2.3
200	200	160	TAB 2020-16	205	205	150	150	2.8
400	〃	〃	TAB 4020-16	405	〃	350	〃	5.0
200	250	160	TAB 2025-16	205	255	150	200	3.4
250	〃	〃	TAB 2525-16	255	〃	200	〃	4.0
200	300	160	TAB 2030-16	205	305	150	250	3.9
250	〃	〃	TAB 2530-16	255	〃	200	〃	4.6
300	〃	〃	TAB 3030-16	305	〃	250	〃	5.4
250	350	160	TAB 2535-16	255	355	200	300	5.2
300	400	160	TAB 3040-16	305	405	250	350	6.8
350	〃	〃	TAB 3540-16	355	〃	300	〃	7.8
400	〃	〃	TAB 4040-16	405	〃	350	〃	8.7
350	450	160	TAB 3545-16	355	455	300	400	8.6
400	500	160	TAB 4050-16	405	505	350	450	10.5
500	〃	〃	TAB 5050-16	505	〃	450	〃	12.7

カラー

ベージュ
マンセル（5Y7/1）
日塗工（H25-70B）

クリーム
マンセル（2.5Y9/1）
日塗工（H22-90B）

クリームの場合は品番末尾にKが付く。

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

最小発注数量

150	200	100	ベージュ（5Y7/1）	1個
150	200	100	クリーム（2.5Y9/1）	1個
150	200	160	ベージュ（5Y7/1）	1個
150	200	160	クリーム（2.5Y9/1）	1個
200	200	160	ベージュ（5Y7/1）	1個
200	200	160	クリーム（2.5Y9/1）	1個
250	200	100	ベージュ（5Y7/1）	1個
250	200	100	クリーム（2.5Y9/1）	1個
250	200	160	ベージュ（5Y7/1）	1個
250	200	160	クリーム（2.5Y9/1）	1個
300	200	100	ベージュ（5Y7/1）	1個
300	200	100	クリーム（2.5Y9/1）	1個
300	200	160	ベージュ（5Y7/1）	1個
300	200	160	クリーム（2.5Y9/1）	1個
250	250	160	ベージュ（5Y7/1）	1個
250	250	160	クリーム（2.5Y9/1）	1個
300	250	100	ベージュ（5Y7/1）	1個
300	250	100	クリーム（2.5Y9/1）	1個
300	250	160	ベージュ（5Y7/1）	1個
300	250	160	クリーム（2.5Y9/1）	1個
350	250	100	ベージュ（5Y7/1）	1個
350	250	100	クリーム（2.5Y9/1）	1個
350	250	160	ベージュ（5Y7/1）	1個
350	250	160	クリーム（2.5Y9/1）	1個
300	300	100	ベージュ（5Y7/1）	1個
300	300	100	クリーム（2.5Y9/1）	1個
300	300	160	ベージュ（5Y7/1）	1個
300	300	160	クリーム（2.5Y9/1）	1個
400	300	100	ベージュ（5Y7/1）	1個
400	300	100	クリーム（2.5Y9/1）	1個
400	300	160	ベージュ（5Y7/1）	1個
400	300	160	クリーム（2.5Y9/1）	1個
400	350	160	ベージュ（5Y7/1）	1個
400	350	160	クリーム（2.5Y9/1）	1個
450	350	160	ベージュ（5Y7/1）	1個
450	350	160	クリーム（2.5Y9/1）	1個
200	400	160	ベージュ（5Y7/1）	1個
200	400	160	クリーム（2.5Y9/1）	1個
400	400	160	ベージュ（5Y7/1）	1個
400	400	160	クリーム（2.5Y9/1）	1個
500	400	160	ベージュ（5Y7/1）	1個
500	400	160	クリーム（2.5Y9/1）	1個
500	500	160	ベージュ（5Y7/1）	1個
500	500	160	クリーム（2.5Y9/1）	1個

通常単価(税別) (税込単価)	通常出荷日

4,120円 ( 4,532円 )	3日目
3,486円 ( 3,835円 )	3日目
3,486円 ( 3,835円 )	3日目
4,120円 ( 4,532円 )	9日目
3,486円 ( 3,835円 )	3日目
4,120円 ( 4,532円 )	9日目
3,804円 ( 4,184円 )	3日目
4,515円 ( 4,967円 )	9日目
3,804円 ( 4,184円 )	3日目
4,515円 ( 4,967円 )	9日目
4,109円 ( 4,520円 )	3日目
4,874円 ( 5,361円 )	9日目
4,109円 ( 4,520円 )	3日目
4,874円 ( 5,361円 )	9日目
4,109円 ( 4,520円 )	3日目
4,872円 ( 5,359円 )	9日目
4,923円 ( 5,415円 )	3日目
5,836円 ( 6,420円 )	9日目
4,923円 ( 5,415円 )	3日目
5,836円 ( 6,420円 )	9日目
5,139円 ( 5,653円 )	3日目
6,090円 ( 6,699円 )	9日目
5,139円 ( 5,653円 )	3日目
6,090円 ( 6,699円 )	9日目
6,007円 ( 6,608円 )	3日目
7,116円 ( 7,828円 )	9日目
6,007円 ( 6,608円 )	3日目
7,116円 ( 7,828円 )	9日目
5,989円 ( 6,588円 )	3日目
7,111円 ( 7,822円 )	9日目
5,989円 ( 6,588円 )	3日目
7,111円 ( 7,822円 )	9日目
8,265円 ( 9,092円 )	9日目
8,265円 ( 9,092円 )	9日目
7,989円 ( 8,788円 )	3日目
9,448円 ( 10,393円 )	9日目
6,007円 ( 6,608円 )	3日目
7,116円 ( 7,828円 )	9日目
7,989円 ( 8,788円 )	3日目
9,448円 ( 10,393円 )	9日目
8,863円 ( 9,749円 )	3日目
10,524円 ( 11,576円 )	9日目
9,989円 ( 10,988円 )	3日目
11,811円 ( 12,992円 )	9日目

詳細情報

基本情報

基本情報

鉄板製・屋内用ターミナルボックス。
【特長】
・カバーネジ止め。
・脱落防止式の紛失しないカバー取付ねじ。
・屋内用機器類をIP4Xの保護構造でカバー。
【用途】
・鉄製基板の使用により、機器類の取付けが確実。
・取付:鉄製基板（1.6mm）。
・板厚:カバー（1.6mm）、ボデー（1.2mm）。

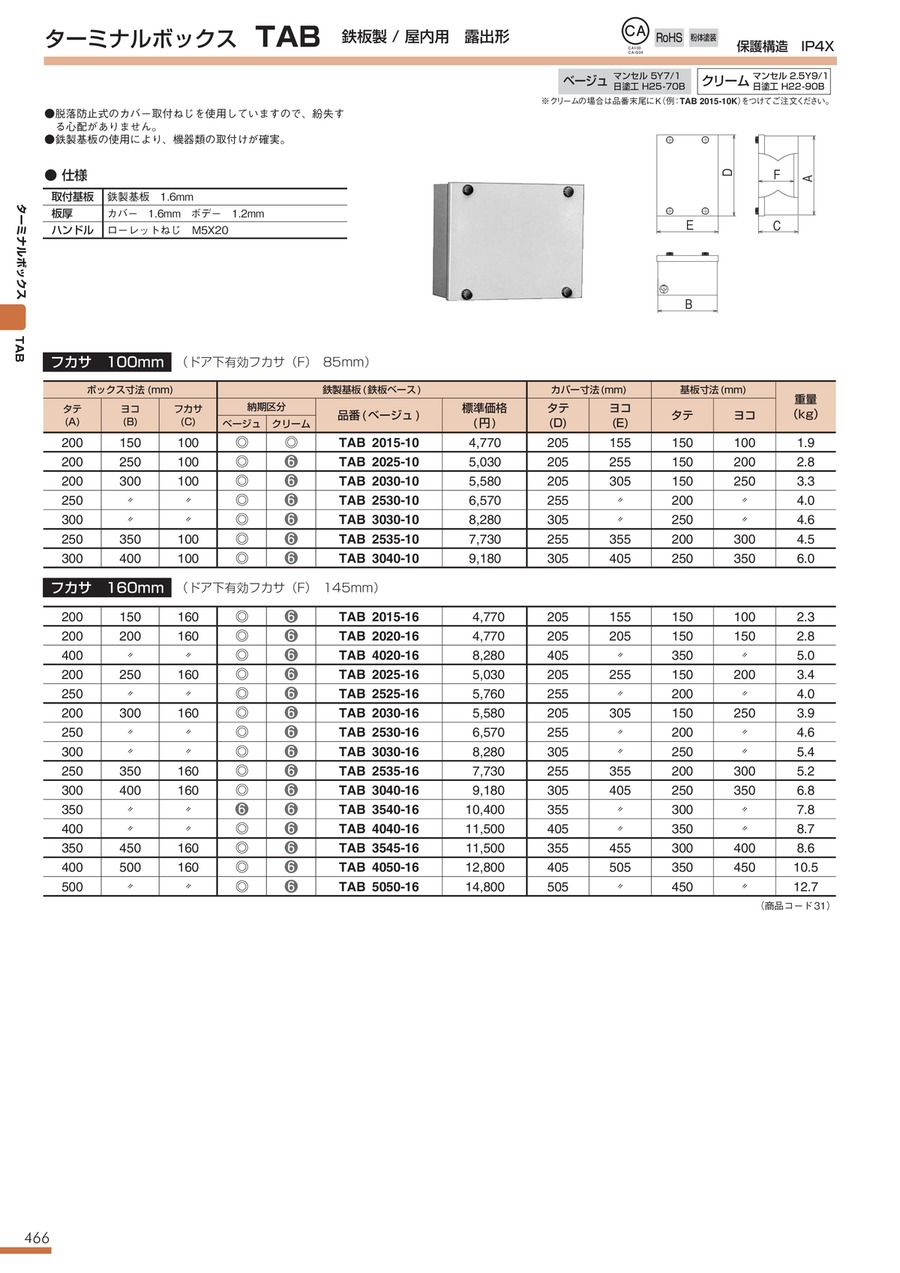

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
