プロテリアル（旧日立金属）

細径MAケーブル（インタフェースケーブル） 20276-SB（MA）LF

Name: 細径MAケーブル（インタフェースケーブル） 20276-SB（MA）LF
Brand: プロテリアル（旧日立金属）
SKU: 222000263344
Rating: 4 (1 reviews)

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,909円～183,933円

税込単価: 4,300円～202,326円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

MAケーブル 2464-SB（MA）LF

3.5

通常価格(税別)： 1,920円 (税込価格：2,112円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

プロテリアル（旧日立金属）

太サイズ多対ケーブル 2464-SB LF

通常価格(税別)： 2,850円 (税込価格：3,135円)

通常出荷日：1 日目

コンピュータ、周辺機器などの電子機器内部配線に適した細径信号用ケーブル。【特長...

詳細情報を確認する

AWGサイズ (AWG)
28
導体断面積 (㎟)
0.08
シールド
有
安全規格
UL RECOGNIZED
定格電圧
30V
シース（外皮）色
茶
特性
耐熱性
シース（外皮）材料
PVC(塩ビ)
絶縁体材料
PVC(塩ビ)
形状
丸型
用途
固定部信号用
電源・信号
信号用

未確定：候補が1,100型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

商品特長詳細
定格：温度0～80℃、30V

細径MAケーブル（インタフェースケーブル） 20276-SB（MA）LFの仕様

細径MAケーブルの構造・性能

対数	導体			絶縁体		編組	ジャケット		標準長（m）	概算質量（kg/km）
対数	AWG サイズ	構成（No./mm）	外径（mm）	材質	外径（mm）	密度（%）	外径（mm）	色相	標準長（m）	概算質量（kg/km）
14	28	7/0.127	0.38	非鉛照射架橋PVC	0.58	85以上	6.7	サンドベージュ	200	67
18							7.2			79
20							7.6			85
25							8.1			100
34							9.0			126
50							10.4		100	170

※線心識別：ドットマーク

電気特性

最大導体抵抗（at 20℃）：246Ω/km
最小絶縁抵抗（at 20℃）：10MΩ-km
耐電圧：A.C.500V/1min.

■線心識別表

対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	ﾄﾞｯﾄﾏｰｸの色		対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	ﾄﾞｯﾄﾏｰｸの色
対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	第一線種	第二線種	対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	第一線種	第二線種
1	橙	■	黒	赤	16	橙	■■■■	黒	赤
2	灰	■	黒	赤	17	灰	■■■■	黒	赤
3	白	■	黒	赤	18	白	■■■■	黒	赤
4	黄	■	黒	赤	19	黄	■■■■	黒	赤
5	桃	■	黒	赤	20	桃	■■■■	黒	赤
6	橙	■■	黒	赤	21	橙	■■■■■■ 連続	黒	赤
7	灰	■■	黒	赤	22	灰	■■■■■■ 連続	黒	赤
8	白	■■	黒	赤	23	白	■■■■■■ 連続	黒	赤
9	黄	■■	黒	赤	24	黄	■■■■■■ 連続	黒	赤
10	桃	■■	黒	赤	25	桃	■■■■■■ 連続	黒	赤
11	橙	■■■	黒	赤	26	橙		黒	赤
12	灰	■■■	黒	赤	27	灰		黒	赤
13	白	■■■	黒	赤	28	白		黒	赤
14	黄	■■■	黒	赤	29	黄		黒	赤
15	桃	■■■	黒	赤	30	桃		黒	赤

※カタログに掲載した製品は、改良などのため予告なしに内容を変更することがあります。

対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	ﾄﾞｯﾄﾏｰｸの色		対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	ﾄﾞｯﾄﾏｰｸの色
対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	第一線種	第二線種	対 No.	絶縁体の色	ﾄﾞｯﾄﾏｰｸ	第一線種	第二線種
31	橙		黒	赤	46	橙		黒	赤
32	灰		黒	赤	47	灰		黒	赤
33	白		黒	赤	48	白		黒	赤
34	黄		黒	赤	49	黄		黒	赤
35	桃		黒	赤	50	桃		黒	赤
36	橙		黒	赤	51	橙		黒	赤
37	灰		黒	赤	52	灰		黒	赤
38	白		黒	赤	53	白		黒	赤
39	黄		黒	赤	54	黄		黒	赤
40	桃		黒	赤	55	桃		黒	赤
41	橙		黒	赤	56	橙		黒	赤
42	灰		黒	赤	57	灰		黒	赤
43	白		黒	赤	58	白		黒	赤
44	黄		黒	赤	59	黄		黒	赤
45	桃		黒	赤	60	桃		黒	赤

型番リスト

表示件数

...

型番

UL20276-SB(MA)-28AWG-14P-1

UL20276-SB(MA)-28AWG-14P-2

UL20276-SB(MA)-28AWG-14P-3

UL20276-SB(MA)-28AWG-14P-4

UL20276-SB(MA)-28AWG-14P-5

UL20276-SB(MA)-28AWG-14P-6

UL20276-SB(MA)-28AWG-14P-7

UL20276-SB(MA)-28AWG-14P-8

UL20276-SB(MA)-28AWG-14P-9

UL20276-SB(MA)-28AWG-14P-10

UL20276-SB(MA)-28AWG-14P-11

UL20276-SB(MA)-28AWG-14P-12

UL20276-SB(MA)-28AWG-14P-13

UL20276-SB(MA)-28AWG-14P-14

UL20276-SB(MA)-28AWG-14P-15

UL20276-SB(MA)-28AWG-14P-16

UL20276-SB(MA)-28AWG-14P-17

UL20276-SB(MA)-28AWG-14P-18

UL20276-SB(MA)-28AWG-14P-19

UL20276-SB(MA)-28AWG-14P-20

UL20276-SB(MA)-28AWG-14P-21

UL20276-SB(MA)-28AWG-14P-22

UL20276-SB(MA)-28AWG-14P-23

UL20276-SB(MA)-28AWG-14P-24

UL20276-SB(MA)-28AWG-14P-25

UL20276-SB(MA)-28AWG-14P-26

UL20276-SB(MA)-28AWG-14P-27

UL20276-SB(MA)-28AWG-14P-28

UL20276-SB(MA)-28AWG-14P-29

UL20276-SB(MA)-28AWG-14P-30

UL20276-SB(MA)-28AWG-14P-31

UL20276-SB(MA)-28AWG-14P-32

UL20276-SB(MA)-28AWG-14P-33

UL20276-SB(MA)-28AWG-14P-34

UL20276-SB(MA)-28AWG-14P-35

UL20276-SB(MA)-28AWG-14P-36

UL20276-SB(MA)-28AWG-14P-37

UL20276-SB(MA)-28AWG-14P-38

UL20276-SB(MA)-28AWG-14P-39

UL20276-SB(MA)-28AWG-14P-40

UL20276-SB(MA)-28AWG-14P-41

UL20276-SB(MA)-28AWG-14P-42

UL20276-SB(MA)-28AWG-14P-43

UL20276-SB(MA)-28AWG-14P-44

UL20276-SB(MA)-28AWG-14P-45

UL20276-SB(MA)-28AWG-14P-46

UL20276-SB(MA)-28AWG-14P-47

UL20276-SB(MA)-28AWG-14P-48

UL20276-SB(MA)-28AWG-14P-49

UL20276-SB(MA)-28AWG-14P-50

UL20276-SB(MA)-28AWG-14P-51

UL20276-SB(MA)-28AWG-14P-52

UL20276-SB(MA)-28AWG-14P-53

UL20276-SB(MA)-28AWG-14P-54

UL20276-SB(MA)-28AWG-14P-55

UL20276-SB(MA)-28AWG-14P-56

UL20276-SB(MA)-28AWG-14P-57

UL20276-SB(MA)-28AWG-14P-58

UL20276-SB(MA)-28AWG-14P-59

UL20276-SB(MA)-28AWG-14P-60

芯数

対数

仕上がり外径

(mm)

全長

(m)

RoHS?

最小発注数量

28	14P	6.7	1	10	1個
28	14P	6.7	2	10	1個
28	14P	6.7	3	10	1個
28	14P	6.7	4	10	1個
28	14P	6.7	5	10	1個
28	14P	6.7	6	10	1個
28	14P	6.7	7	10	1個
28	14P	6.7	8	10	1個
28	14P	6.7	9	10	1個
28	14P	6.7	10	10	1個
28	14P	6.7	11	10	1個
28	14P	6.7	12	10	1個
28	14P	6.7	13	10	1個
28	14P	6.7	14	10	1個
28	14P	6.7	15	10	1個
28	14P	6.7	16	10	1個
28	14P	6.7	17	10	1個
28	14P	6.7	18	10	1個
28	14P	6.7	19	10	1個
28	14P	6.7	20	10	1個
28	14P	6.7	21	10	1個
28	14P	6.7	22	10	1個
28	14P	6.7	23	10	1個
28	14P	6.7	24	10	1個
28	14P	6.7	25	10	1個
28	14P	6.7	26	10	1個
28	14P	6.7	27	10	1個
28	14P	6.7	28	10	1個
28	14P	6.7	29	10	1個
28	14P	6.7	30	10	1個
28	14P	6.7	31	10	1個
28	14P	6.7	32	10	1個
28	14P	6.7	33	10	1個
28	14P	6.7	34	10	1個
28	14P	6.7	35	10	1個
28	14P	6.7	36	10	1個
28	14P	6.7	37	10	1個
28	14P	6.7	38	10	1個
28	14P	6.7	39	10	1個
28	14P	6.7	40	10	1個
28	14P	6.7	41	10	1個
28	14P	6.7	42	10	1個
28	14P	6.7	43	10	1個
28	14P	6.7	44	10	1個
28	14P	6.7	45	10	1個
28	14P	6.7	46	10	1個
28	14P	6.7	47	10	1個
28	14P	6.7	48	10	1個
28	14P	6.7	49	10	1個
28	14P	6.7	50	10	1個
28	14P	6.7	51	10	1個
28	14P	6.7	52	10	1個
28	14P	6.7	53	10	1個
28	14P	6.7	54	10	1個
28	14P	6.7	55	10	1個
28	14P	6.7	56	10	1個
28	14P	6.7	57	10	1個
28	14P	6.7	58	10	1個
28	14P	6.7	59	10	1個
28	14P	6.7	60	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,909円 ( 4,300円 )	1日目
3,909円 ( 4,300円 )	1日目
3,909円 ( 4,300円 )	1日目
3,909円 ( 4,300円 )	1日目
3,909円 ( 4,300円 )	1日目
7,011円 ( 7,712円 )	1日目
7,011円 ( 7,712円 )	1日目
7,011円 ( 7,712円 )	1日目
7,011円 ( 7,712円 )	1日目
7,127円 ( 7,840円 )	1日目
7,840円 ( 8,624円 )	1日目
8,553円 ( 9,408円 )	1日目
9,266円 ( 10,193円 )	1日目
9,978円 ( 10,976円 )	1日目
10,691円 ( 11,760円 )	1日目
11,404円 ( 12,544円 )	1日目
12,116円 ( 13,328円 )	1日目
12,829円 ( 14,112円 )	1日目
13,542円 ( 14,896円 )	1日目
12,981円 ( 14,279円 )	1日目
13,631円 ( 14,994円 )	1日目
14,280円 ( 15,708円 )	1日目
14,929円 ( 16,422円 )	1日目
15,579円 ( 17,137円 )	1日目
16,227円 ( 17,850円 )	1日目
16,876円 ( 18,564円 )	1日目
17,526円 ( 19,279円 )	1日目
18,174円 ( 19,991円 )	1日目
18,824円 ( 20,706円 )	1日目
19,473円 ( 21,420円 )	1日目
20,121円 ( 22,133円 )	1日目
20,771円 ( 22,848円 )	1日目
21,420円 ( 23,562円 )	1日目
22,069円 ( 24,276円 )	1日目
22,719円 ( 24,991円 )	1日目
23,367円 ( 25,704円 )	1日目
24,016円 ( 26,418円 )	1日目
24,666円 ( 27,133円 )	1日目
25,314円 ( 27,845円 )	1日目
25,964円 ( 28,560円 )	1日目
26,613円 ( 29,274円 )	1日目
27,261円 ( 29,987円 )	1日目
27,911円 ( 30,702円 )	1日目
28,560円 ( 31,416円 )	1日目
29,209円 ( 32,130円 )	1日目
29,859円 ( 32,845円 )	1日目
30,507円 ( 33,558円 )	1日目
31,156円 ( 34,272円 )	1日目
31,806円 ( 34,987円 )	1日目
28,334円 ( 31,167円 )	1日目
28,900円 ( 31,790円 )	1日目
29,466円 ( 32,413円 )	1日目
30,034円 ( 33,037円 )	1日目
30,600円 ( 33,660円 )	1日目
31,166円 ( 34,283円 )	1日目
31,734円 ( 34,907円 )	1日目
32,300円 ( 35,530円 )	1日目
32,866円 ( 36,153円 )	1日目
33,434円 ( 36,777円 )	1日目
34,000円 ( 37,400円 )	1日目

...

基本情報

基本情報

コンピュータ、周辺機器などの電子機器内部配線に適した細径信号用ケーブル。
【特長】
・標準MAケーブルに対して細径化、軽量化が可能。
・I.D.C.コネクタへのバラ線および融着による一括圧接接続が可能。
・セントロ、RS-232C対応。
・定格：80℃、30V。
・規格：UL 758。
【用途】
・コンピューター、周辺機器など電子機器の内部配線および機器接続用（クラス2回路用）に便利。

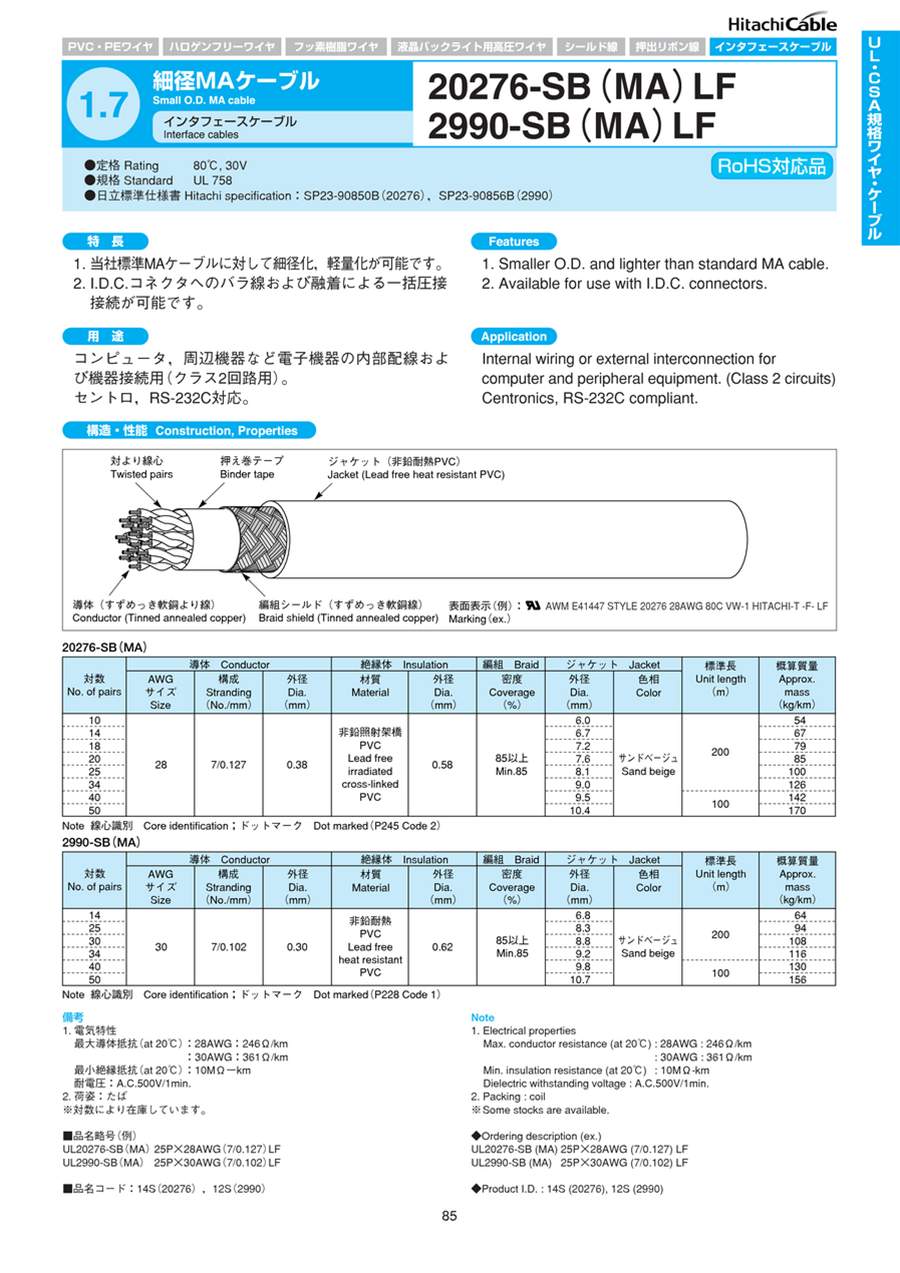

カタログ
