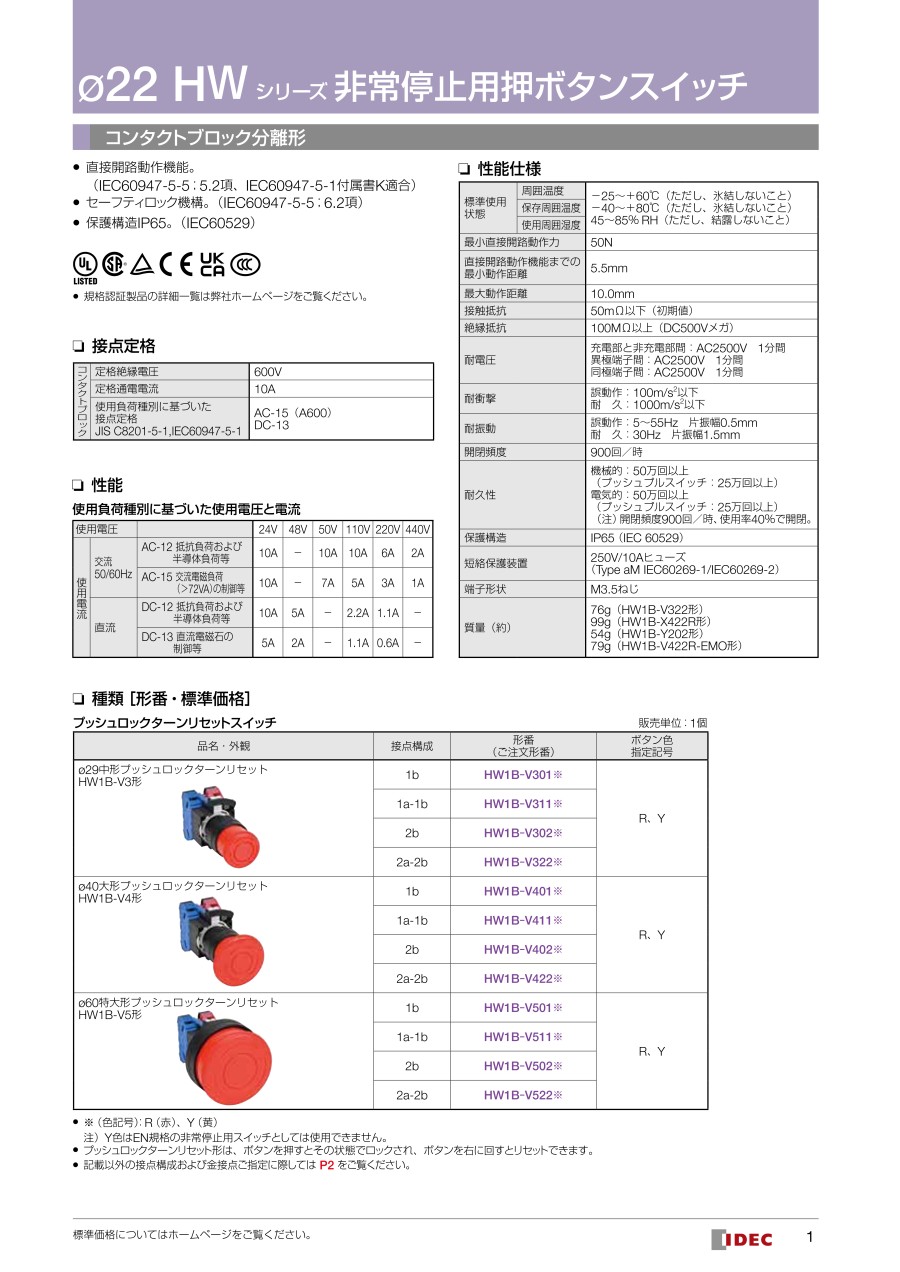

HWシリーズ非常停止用押ボタンスイッチΦ22
- 通常単価(税別)
- 1,850円～3,810円
- 税込単価
- 2,035円～4,191円
黄色ボタン、白色ガード、白色銘板が充実しました。非照光式非常停止 形状/キノコ型
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- φ22 HW シリーズ ねじ式コントロールユニットとφ22 HW シリーズ Push-in 式コントロールユニット（完成品・操作部ユニット）について、接続ユニットに仕様変更がございます。詳しくは詳細情報欄の最下部をご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,850円 ( 2,035円 ) | 9日目 |
2,200円 ( 2,420円 ) | 9日目 |
2,200円 ( 2,420円 ) | 9日目 |
3,540円 ( 3,894円 ) | 在庫品1日目当日出荷可能 |
1,870円 ( 2,057円 ) | 19日目 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 9日目 |
3,080円 ( 3,388円 ) | 在庫品1日目当日出荷可能 |
2,970円 ( 3,267円 ) | 9日目 |
3,810円 ( 4,191円 ) | 19日目 |
2,530円 ( 2,783円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
黄色ボタン、白色ガード、白色銘板が充実しました。
非照光式非常停止 形状/キノコ型
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。 - RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- φ22 HW シリーズ ねじ式コントロールユニットとφ22 HW シリーズ Push-in 式コントロールユニット（完成品・操作部ユニット）について、接続ユニットに仕様変更がございます。詳しくは詳細情報欄の最下部をご確認ください。
仕様変更のお知らせ
対象商品：φ22 HW シリーズ ねじ式コントロールユニット
φ22 HW シリーズ Push-in 式コントロールユニット（完成品・操作部ユニット）
変更部分：（2）接続ユニットの形状変更、（3）接続ユニットの表示形番変更
変更実施時期：2022年11月以降順次、新旧混合出荷の恐れがあります。予めご了承ください。
詳細：
| 機種 | 以下形番から始まる製品 | （1）操作部ユニット の形状変更 |
|---|---|---|
| 押ボタンスイッチ （モメンタリ 平形/突形） | HW□B-M1 HW□B-M2 | あり |
| 押ボタンスイッチ （オルタネイト 平形/突形） | HW□B-A1 HW□B-A2 | なし |
| 押ボタンスイッチ （モメンタリ・オルタネイト 中形） | HW□B-※3 | なし |
| 押ボタンスイッチ （モメンタリ・オルタネイト 大形） | HW□B-※4 | なし |
| 押ボタンスイッチ （モメンタリ特大形） | HW□B-M5 | なし |
| 照光押ボタンスイッチ （モメンタリ・オルタネイト 平形/突形/フルガード形/中形） | HW□L-※1 HW□L-※2 HW□L-※F2 HW□L-※3 | なし |
| 照光押ボタンスイッチ （モメンタリ・オルタネイト 大形） | HW□L-※4 | なし |
| 2点押ボタンスイッチ （表示灯あり・なし） | HW7D-B HW7D-L | なし |
| セレクタスイッチ （矢形） | HW1S-□T | あり |
| セレクタスイッチ （レバー形） | HW1S-□L | あり |
| 照光セレクタスイッチ （矢形） | HW1F-□ | なし |
| 照光セレクタスイッチ （レバー形） | HW1F-□L | なし |
| 鍵付セレクタスイッチ | HW1K | あり |
| セレクタ押ボタンスイッチ | HW1R | なし |
| モノレバースイッチ | HW1M | なし |
| 非常停止用押ボタンスイッチ （プッシュロックターンリセット スイッチ 中形） | HW1B-V3 | なし |
| 非常停止用押ボタンスイッチ （プッシュロックターンリセット スイッチ 大形・特大形） | HW1B-V4,V5 | なし |
| 非常停止用押ボタンスイッチ （プッシュロック鍵リセットスイッチ、 プッシュプルスイッチ） | HW1B-X HW1B-Y | なし |
※形番指定記号（M:モメンタリ、A：オルタネイト）
（2） ねじ式：接続ユニットの形状変更
接続ユニットを以下のとおり形状変更を行います。
形状変更により接続ユニットの取付がワンタッチで可能となります（黄色のレバーストッパーは不要になります）。
接続ユニットの形状変更にともない、非常停止用押ボタンスイッチ取扱説明書に記載の取付方法を変更し、また、あわせてドイツ語・フランス語を追加いたします。
| 変更前 | 変更後 |
|---|---|
 |  |
■非常停止用押ボタンスイッチ取扱説明書 ※日本語記載内容を抜粋
| 変更前 | 変更後 |
|---|---|
 |  |
| ・レバーストッパー付の接続ユニット ※A5 サイズ 表裏（各2 ケ国語記載） （日本語・英語・韓国語・中国語） | ・レバーストッパー無の新接続ユニット ※A5 サイズ 表裏（各3 ケ国語記載） （日本語・英語・韓国語・中国語 ドイツ語・フランス語） |
（3） ねじ式：接続ユニットの表示形番変更
接続ユニットの形状変更にともない、側面ラベル記載の形番を以下のとおり製品形番表示に変更いたします。
| 変更前 | 変更後 |
|---|---|
| 表示形番：HW-CB** 側面ラベル表示形番例：HW-CB02 | 表示形番：製品形番表示 側面ラベル表示形番例：HW1B-M211R |
 |  |
