Φ22 非常停止用押しボタンスイッチ AR22形

Φ22シリーズ 非常停止用押しボタンスイッチ AR22形の特長

Φ22シリーズ 非常停止用押しボタンスイッチ AR22形のイメージ図

リリースアーム方式でかんたん着脱

独自のWEDGE（くさび）機構を採用したセパレート構造で、操作部と接点部の着脱は工具不要のワンタッチを実現。

Φ22.3mm/Φ25.5mm（直径：22.3mm/25.5mm）のパネルカット寸法に対応

締付ナットへ突起を設けることにより、1つの商品で2種類のパネルカット寸法に取付可能。そのため、パネルカット寸法に合せて商品を購入する必要がない。

接点・トランスユニットの追加、交換もワンタッチ

接点ユニットとトランスユニットはすべてスナップフィット取付で、工具は不要。取外しもドライバー1本でOK。そのため、単体取付はもとより、密集取付時でも仕様変更による追加・交換作業がスムーズに行える。

標準品で、海外規格の認証を取得

標準品で、UL/CSA規格の認証、TUVによるEN規格の認証を取得しており、輸出される機器への採用に最適。

優れた接触信頼性

独自の摺動接触による接点機構で、高接触信頼性（故障率λ₆₀＝1.15×10^-8レベル）を実現し、小勢力回路（5V5mA）にも安心して使用可能。

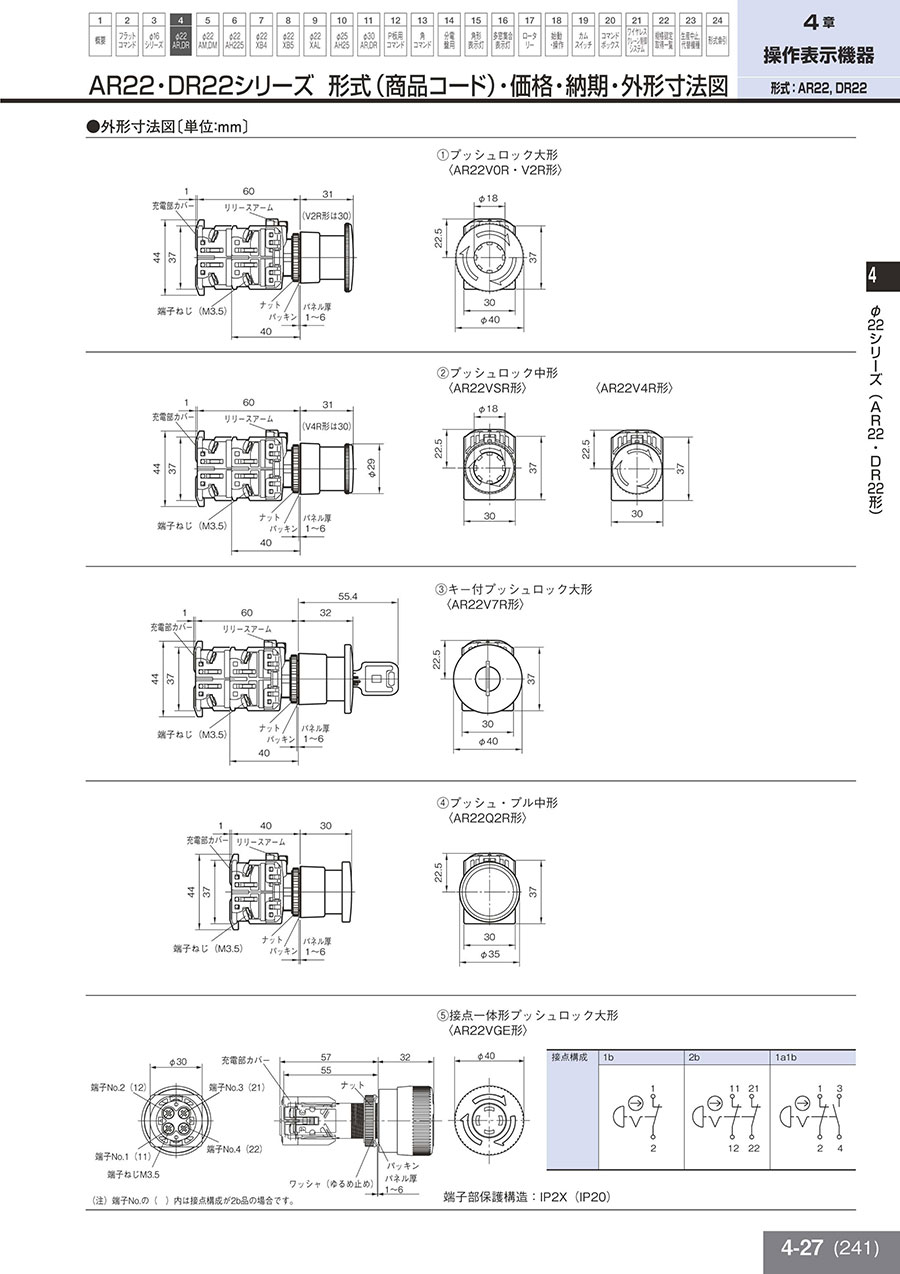

Φ22シリーズ 非常停止用押しボタンスイッチ AR22形の寸法

プッシュロック大形＜AR22V0R/AR22V2R形＞

（単位：mm）

AR22V0・V2R形の寸法図

プッシュロック中形＜AR22VSR/AR22V4R形＞

（単位：mm）

AR22VSR・V4R形の寸法図

キー付プッシュロック大形＜AR22V7R形＞

（単位：mm）

AR22V7R形の寸法図

接点一体形プッシュロック大形＜AR22VGE形＞

（単位：mm）

AR22VGE形の寸法図

プッシュロック大形＜AR22V0L・V2L形、AR22VDL形＞

（単位：mm）

AR22V0L・V2L形、AR22VDL形の寸法図

プッシュロック中形＜AR22VSL形＞

（単位：mm）

AR22VSL形の寸法図

接点一体形 プッシュロック大形＜AR22VGF形＞

（単位：mm）

AR22VGF形の寸法図
